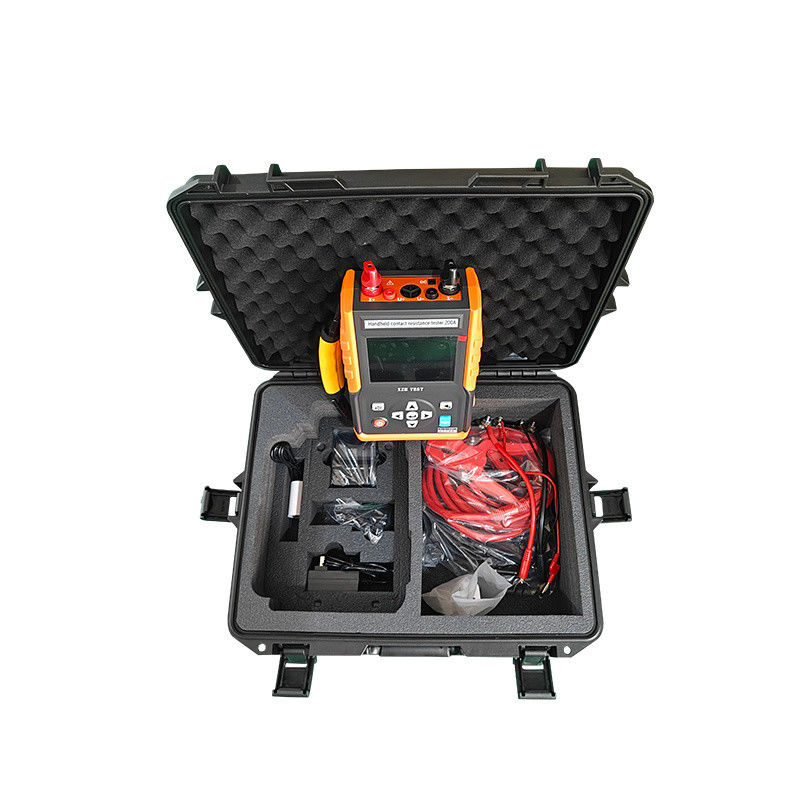

XHHL3200 Loop Resistance Tester to wysokiej precyzji cyfrowy instrument testowy do przełączania opracowany w oparciu o technologię wysokiej częstotliwości, wysokiej mocy stałego prądu,mierzy rezystancję stykową do poziomu mikroohm. Jest szeroko stosowany do pomiaru rezystancji stykowej i rezystancji pętli przełączników i urządzeń elektrycznych,oraz opór kontaktowy kabliPrąd wyjściowy i zmierzony rezystancja są wyświetlane razem na 7-calowym kolorowym ekranie LCD dotykowym o wysokiej jasności, a wyniki mogą być wyprodukowane lub przechowywane na napędzie flash USB,z wyłączonym pamięci masowej do pobierania danych w dowolnym momencie.
Zakres zastosowaniaPonieważ dokładność pomiaru zależy od metody okablowania i stanu próbki, przyrząd wykorzystuje łącznik czterokołowy (Kelvin), który eliminuje wpływ oporu ołowiu testowego,i jest przeznaczony do niezawodnych powierzchni kontaktowych i czystej powierzchni kontaktowej typowej dla badań urządzeń przełącznikowych w terenie.
Kluczowe cechy
Można go kontrolować za pośrednictwem dedykowanej aplikacji na telefon lub tablet z systemem Android (pobieranej z oficjalnego konta WeChat), z przechowywanymi i przesyłanymi danymi testowymi do wygodnego przeglądu.
Wielokrotne funkcje zabezpieczające przed wzrostem prądu zwrotnego EMF, otwartym obwodem i wyłączeniem zasilania podczas badania oraz przegrzaniem źródła zasilania, z synchronicznym alarmem dźwiękowym.
Inteligentne zarządzanie energią utrzymuje urządzenie w stanie minimalnej mocy, oszczędzając energię i zmniejszając ciepło.
Wysokie napięcie wyjściowe i szeroki zakres pomiarów.
Prąd badawczy pochodzi z wysokiej precyzji źródła stałego prądu wysokiego prądu, nie wymagającego ręcznej regulacji, dla szybkiego i dokładnego badania.
Metody przewodowania czteroprzewodowego skutecznie eliminują wpływ oporu linii badawczej na wyniki.
7-calowy kolor LCD dotykowy o wysokiej jasności, wyraźnie odczytywalny w silnym świetle, pełna obsługa dotykowa z bezpłatnym przełączeniem języka chińskiego/angielskiego.
Wbudowany stały zegar kalendarzowy i pamięć z wyłączeniem zasilania, rejestrujący do 1000 zestawów danych z testu do przeglądu w dowolnym momencie.
Interfejsy Bluetooth, RS232 i USB do komunikacji komputerowej i przechowywania danych na napędzie flash USB.
Wbudowana mikro-drukarka do drukowania wyników pomiarów.
Parametry techniczne
| Parametry |
Specyfikacja |
| Prąd badawczy |
50A, 100A, 150A, 200A |
| Zakres pomiarów |
0 - 100mΩ (50A); 0 - 50mΩ (100A); 0 - 25mΩ (150A); 0 - 20mΩ (200A) |
| Rozstrzygnięcie |
Minimalnie 0,1 μΩ |
| Dokładność |
± (0,5% + 2 cyfry) |
| Władza |
1000 W |
| Tryb pracy |
Kontynuacyjne pomiary |
| Zasilanie |
AC220V ± 10%, 50 Hz |
| Temperatura pracy |
0°C - 40°C |
Podłączenie i obsługa
Połącz dedykowane przewody badawcze poprzez dopasowanie kolorów, czerwony do czerwonego i czarny do czarnego.wprowadzenie cienkiej linii napięcia do gniazdek V + i V-, i zacisnąć dwie zaciski badawcze na dwa końce badanej próbki. Upewnij się, że wszystkie powierzchnie łączące zaciski badawcze wchodzią w niezawodny kontakt z próbką;jeżeli na powierzchni kontaktowej stwierdzono utlenianiePo podłączeniu okablowania włącz zasilanie i wybierz czas badania; następnie instrument automatycznie kończy ładowanie, stabilizację prądu i pomiar oporu.
Prąd badawczy można wybierać między 50A, 100A, 150A i 200A, a czas badania między 10S, 30S, 45S, 60S, 300S, 600S i 999S. Po zakończeniu badania wynik można przechowywać lokalnie,zapisane na dysku USB lub wydrukowaneMenu ustawień parametrów umożliwia regulację jasności, połączenie Bluetooth (za pośrednictwem kodu QR do pełnej kontroli telefonu) i przełączanie języka chińskiego / angielskiego.
Wskazówki bezpieczeństwa
Operator powinien posiadać ogólną wiedzę na temat korzystania z urządzeń lub instrumentów elektrycznych.
Po zakończeniu badania naciśnij klawisz resetowania i wyłącz zasilanie.
Jeżeli przyrząd zachowuje się nieprawidłowo, najpierw naciśnij klawisz resetowania, aby go zresetować.
Utrzymanie musi być wykonywane wyłącznie przez specjalistów; nie próbuj samodzielnie rozwiązywać usterek wewnętrznych.
Instrument ten służy wyłącznie do pomiaru oporu pętli; pomiar obwodów indukcyjnych nie jest dozwolony.
Częste pytania
P1. Jakie prądy testowe i zakresy pomiarowe obsługuje XHHL3200?
Instrument oferuje cztery prądy badawcze: 50A, 100A, 150A i 200A. Odpowiednie zakresy to 0-100mΩ (50A), 0-50mΩ (100A), 0-25mΩ (150A) i 0-20mΩ (200A), przy minimalnej rozdzielczości 0.1μΩ i dokładność ± (00,5% + 2 cyfry).
P2: W jaki sposób przyrząd jest podłączony do próbki?
Wykorzystuje metodę przewodowania o czterech końcach (Kelvin).wprowadzenie cienkiej linii napięcia do gniazdek V + i V-Należy upewnić się, że powierzchnie kontaktu z zaciskiem są czyste i niezawodnie stykają się z próbką.
Czy może mierzyć obwody indukcyjne?
Instrument jest przeznaczony wyłącznie do pomiaru oporu pętli, a pomiar obwodów indukcyjnych nie jest dozwolony.
P4. Jak wyniki pomiarów są przechowywane i eksportowane?
Instrument posiada wbudowany wieczny zegar kalendarzowy i pamięć z wyłączeniem zasilania, która rejestruje do 1000 zestawów danych testowych do przeglądu w dowolnym momencie.i urządzenie zapewnia Bluetooth, RS232 i interfejsy USB do komunikacji komputerowej, a także wbudowaną mikro drukarkę do druku wyników.
Q5. Jakie usługi posprzedażowe są świadczone?
Od daty zakupu przyrząd jest zabezpieczony przez jeden rok przed problemami jakości produktu z bezpłatną naprawą lub wymianą, a przez całe życie zapewnia się utrzymanie i obsługę techniczną.Jeśli wystąpi jakaś nieprawidłowość lub usterka, prosimy o kontakt z firmą na czas, aby uzgodnić najbardziej wygodne rozwiązanie.
