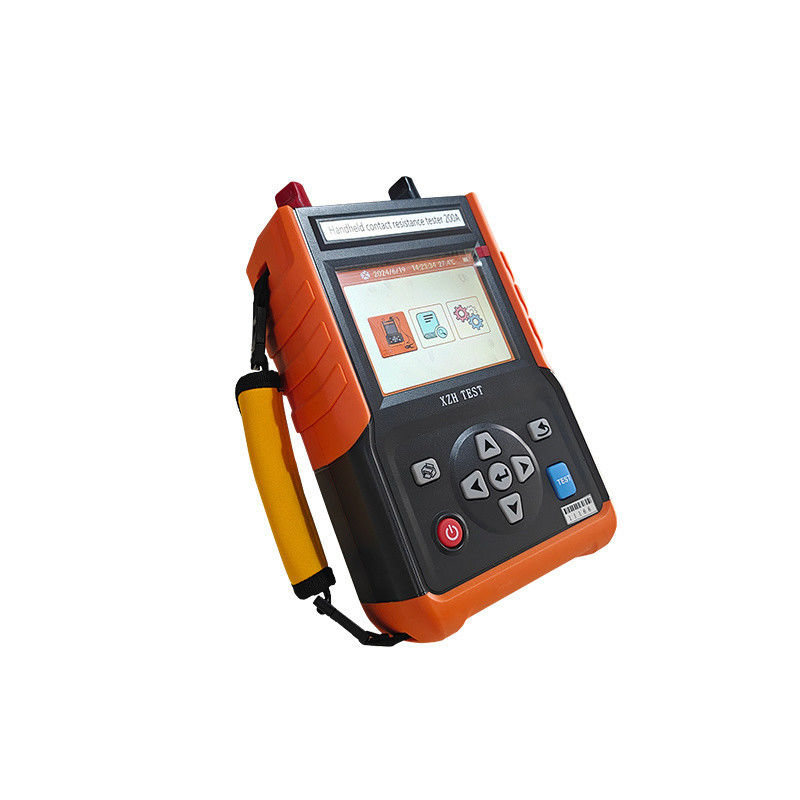

XHHL3200H Przenośny czujnik oporu kontaktowego mikroohmmeter
Testownik oporu pętli, znany również jako mikrometer i tester oporu stykowego, jest instrumentem opracowanym przez naszą firmę do pomiaru oporu stykowego różnych przełączników wysokiego napięcia,urządzenia do wytwarzania energii elektrycznej, metalowe elementy spawalnicze, opór pętli przewodników metalowych i precyzyjna odporność mikroohmowa.
Instrument ten jest oparty na mikrokontrolerze o dużej prędkości, połączonym z precyzyjnym konwerterem A/D, technologią cyfrowego pomiaru, technologią interferencji częstotliwości przeciwmocnej,i zaawansowanej technologii źródła prądu programowalnego, dzięki czemu wbudowany akumulator litowy o dużej pojemności może generować prąd stały bez fal, o maksymalnej mocy wyjściowej 220A. Prąd wyjściowy może być dopasowywany w stopniach 2,5A,z prędkością do 87 biegów, aby spełnić próbę wielokrotnych biegów biegów; Tymczasem czas (10s, 20s, 30s, 40s, 50s, 60s) może być ustawiony do ciągłego wystawiania dużych badań prądu, które mogą być testowane z wysoką precyzją,wysoka stabilność, i wysokiej inteligencji w środowisku silnych zakłóceń; pod względem konstrukcji obwodu ma takie funkcje, jak ochrona otwartego obwodu i ochrona przed przegrzaniem.
Instrument wykorzystuje 5,6-calowy kolorowy wyświetlacz LCD z chińskim i angielskim interfejsem obsługi, który jest jasny i intuicyjny.i przyrząd można samodzielnie sprawdzić na dokładność przed formalnym badaniemInstrument ma zalety szerokiego zasięgu, dużej pojemności przechowywania danych, silnej zdolności przeciwdziałania zakłóceniom, prostej obsługi, przenośności, niewielkiego rozmiaru i łatwego noszenia.Drukarka może być również wybrana do drukowania danych.
Funkcja | CBadania odporności na dotknięcie przełączników wysokonapięciowych i wyłączników; badania odporności na połączenie metaluLiczelementy spawalnicze; badania oporu obwodów przewodniki; precyzyjneIś niskiebadania odporności. | |
Władza | Wbudowany 12,6V 9000mAh akumulator litowy | |
Metoda pomiaru | Pomiar 4-przewodowy | |
Ładowarka | 12.6V/2A | |
Wyświetlacz | 50,6-calowy przemysłowy ekran LCD o wysokiej jasności koloru | |
Interfejs testowy | I+, I-, U+, U- | |
Prąd wyjściowy | ≤ 5A, 10A, 30A, 50A, 80A, 100A, 200A, 220A | |
Prąd stopniowy: 2,5A, do 87 biegów. | ||
Zakres pomiaru |
≤ 5A: | 1 μΩ~3500mΩ |
10A: | 0.1 μΩ~ 200mΩ | |
30A: | 0.1 μΩ~ 20mΩ | |
50A: | 00,01 μΩ~15mΩ | |
80A: | 00,01 μΩ~ 10mΩ | |
100A: | 00,01 μΩ~ 5mΩ | |
200A: | 00,01 μΩ~ 600 uΩ | |
220A: | 00,01 μΩ~ 500 uΩ | |
Rozstrzygnięcie | 00,01 μΩ | |
Dokładność | 30A ~ 220A ± ((odczyt*0,1%+zakres pomiaru*0,2%+1μΩ) 10A lub mniej niż 5A ± ((odczyt*0,5%+zakres pomiaru*0,2%+10μΩ) |
|
Czas pomiaru | ≤ 100A:szybkotryb (recommended),10, 20, 30, 40 lat,50-60 lat. >100A:tryb szybki |
|
Drukarka | Opcjonalnie, naciśnij przycisk drukowania, aby wydrukować wyniki badania | |
Przechowywanie danych | Po zakończeniu badania dane są automatycznie i cyklicznie zapisywane z zapisami do 999 zestawów danych. | |
Wielkość instrumentu | L188mm × W85mm × H312mm | |
Rozmiar opakowania zewnętrznego | Przybliżenie L550mm × W420mm × H215mm | |
Wytyczne dotyczące badań | Masa przyrządu: około 2,2 kg | |
Całkowita masa: ok. 9,3 kg | ||
Wytyczne dotyczące badań | Standardowa długość: 3 m (5 m jest opcjonalna) | |
Podłączenie badania prowadzi do portu prądu i portu napięcia o oporze mniejszym niż 10 mΩ | ||
Usuń dane | Wybierz Format pamięci w interfejsie ustawień, aby usunąć wszystkie dane | |
Zapytanie o dane | Wprowadź interfejs Data Query, naciśnij klawisze w górę, w dół, w lewo lub w prawo, aby przeglądać zapisane dane | |
Automatyczne wyłączenie | Akumulator zostanie automatycznie wyłączony, jeśli nie zostanie uruchomiony w ciągu 15 minut od włączenia | |
Napięcie akumulatora | Jeśli w prawym górnym rogu przyrządu znajduje się symbol "", oznacza to, że zasilanie akumulatora jest wyczerpane i zostanie automatycznie wyłączone. | |
Podświetlenie | Wysoka, średnia i niska jasność | |
Prąd pracy | Prąd wynosi 230 mA w stanie nieprzeprowadzonym w badaniu | |
Prąd może być ustawiony w stanie testowym | ||
Ochrona obwodu | Ochrona otwartego obwodu, ochrona przed przegrzaniem | |
Ochrona przed temperaturą | Poprzez monitorowanie temperatury | |
Temperatura pracy i wilgotność | -10oC~50oC;poniżej 90% RH,brak kondensacji | |
Temperatura przechowywania i wilgotność | -10oC~60oC;poniżej 70% RH | |
Napięcie ładowania | 12.6V | |
Standardy bezpieczeństwa | IEC61010-1, CAT 600V,Poziom zanieczyszczenia 2, JJG724-1991 Rozporządzenie o weryfikacji cyfrowego ohmmetru prądu stałego, JJG166-1993 Rozporządzenie o weryfikacji rezystorów prądu stałego,DL/T967-2005Weryfikacyjne przepisy dotyczące badacza oporu pętli i badacza oporu prądu stałego dużych prędkości. |
