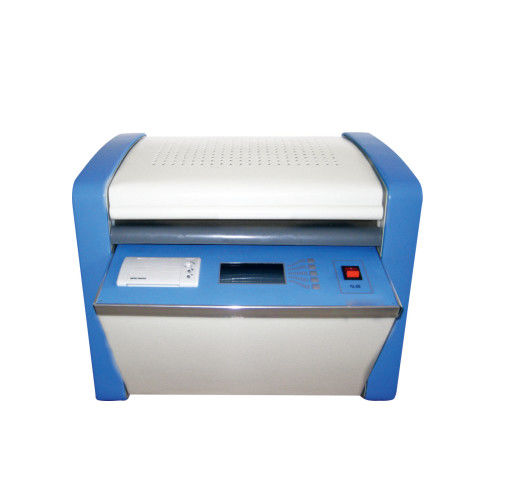

XHYS101 tester strat dielektrycznych oleju izolacyjnego został zaprojektowany i wyprodukowany zgodnie z GB/T5654-2007 "Pomiar względnej przepuszczalności,współczynnik strat dielektrycznych i rezystywność prądu stałego płynnych materiałów izolacyjnych".

Stosuje się go do pomiaru współczynnika strat dielektrycznych i rezystywności prądu stałego płynnych mediów izolacyjnych, takich jak olej izolacyjny.kontroler temperatury, czujnik temperatury, mostek testowy straty dielektrycznej, źródło zasilania badawczego prądu przemiennego, standardowy kondensator, licznik wysokiego oporu i źródło wysokiego napięcia prądu stałego są zintegrowane wewnątrz.Instrument wykorzystuje technologię całkowicie cyfrową, w pełni inteligentne automatyczne pomiary, wyposażony w duży ekran (240×128) z płynnymi kryształami.i operatorzy mogą go używać biegle bez specjalistycznego szkolenia.

(1) Kubek olejowy posiada trójelektrodową strukturę zgodnie z normą krajową GB/T5654-2007, a odległość między elektrodami wynosi 2 mm,który może wyeliminować wpływ przepustowości i wycieku na wyniki badań strat dielektrycznych.

(2) Instrument stosuje algorytm podgrzewania indukcyjnego o średniej częstotliwości i sterowania temperaturą PID.Ta metoda ogrzewania ma zaletę braku kontaktu między kubkiem oleju a ciałem grzewczym, równomierne ogrzewanie, szybka prędkość i wygodne sterowanie, dzięki czemu temperatura jest ściśle kontrolowana w zakresie wstępnie ustawionych błędów temperatury.

(3) Wewnętrzny kondensator standardowy jest kondensatorem trójelektrodowym SF6 napełnionym gazem.aby dokładność przyrządu mogła być nadal zagwarantowana po długotrwałym użyciu.

(4) W badaniu zasilanie prądem przemiennym zastosowano metodę konwersji AC-DC-AC, która skutecznie unika wpływu wahania napięcia i częstotliwości sieci na dokładność badania strat dielektrycznych.Nawet jeśli generator wytwarza prąd, przyrząd może działać prawidłowo.

(5) Doskonała funkcja ochronna: w przypadku przepływu napięcia, przepływu prądu lub zwarcia wysokiego napięcia urządzenie może szybko wyłączyć wysokie napięcie i wydać komunikat ostrzegawczy.W przypadku awarii czujnika temperatury lub gdy czujnik nie jest podłączony, komunikat ostrzegawczy jest wysłany.
W piecu do podgrzewania indukcyjnego o średniej częstotliwości znajduje się przekaźnik graniczny temperatury.

(6) Praktyczne jest ustawianie parametrów badań.
500~2200V, zakres ustawień napięcia prądu stałego wynosi 0~500V.

(7) Przyjmij duży ekran LCD z oświetleniem wstecznym i wyraźnym wyświetlaczem. przyjazny interfejs człowiek-maszyna, po prostu postępuj zgodnie z chińskimi instrukcjami menu i poleceniami wejściowymi, instrument może automatycznie testować.I automatycznie przechowywać i drukować wyniki badań.

(8) Dzięki zegarowi w czasie rzeczywistym można zapisywać datę i godzinę badania, wyświetlać i drukować z wynikami badań.

(9) Funkcja kalibracji kubka elektrody pustej: pomiar pojemności i współczynnika strat dielektrycznych kubka elektrody pustej w celu oceny warunków czyszczenia i montażu kubka elektrody pustej.Dane kalibracyjne są automatycznie zapisywane w celu ułatwienia dokładnych obliczeń względnej przepuszczalności i rezystywności prądu stałego.

• napięcie zasilania: 220V ± 10%
  Częstotliwość mocy: 50 Hz/60 Hz ± 1%
  Zakres pomiarowy: pojemność 5pF ~ 200pF
  Względna przepuszczalność 1000~30.000
  Współczynnik strat dielektrycznych 0,00001~100
  Odporność prądu stałego 2,5 MΩm~20 TΩm
  Dokładność pomiaru: pojemność ± (1% odczytu + 0,5 pF)
  Względna permittywność ± (1% odczytu)
  Współczynnik strat dielektrycznych ± ((1% odczyt + 0,0001)
  Odporność prądu stałego ± 10% odczytu
  Rozdzielczość: pojemność 0,01 pF
  Względna przepuszczalność 0.001
  Współczynnik strat dielektrycznych 0.00001
  Zakres pomiaru temperatury: 0~125oC
  Błąd pomiaru temperatury: ±0,5oC
  Napięcie badawcze prądu przemiennego: 500~2200V, regulowane ciągle, częstotliwość 50Hz
  napięcie badawcze prądu stałego: 0~500V, regulowane ciągle
  zużycie energii: 100 W
  Rozmiar wyglądu: 500×360×420
  Całkowita masa: 22 kg
