| Miejsce pochodzenia: | Xi'an, Shaanxi, Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE ISO |
| Numer modelu: | XHHV535-4T |

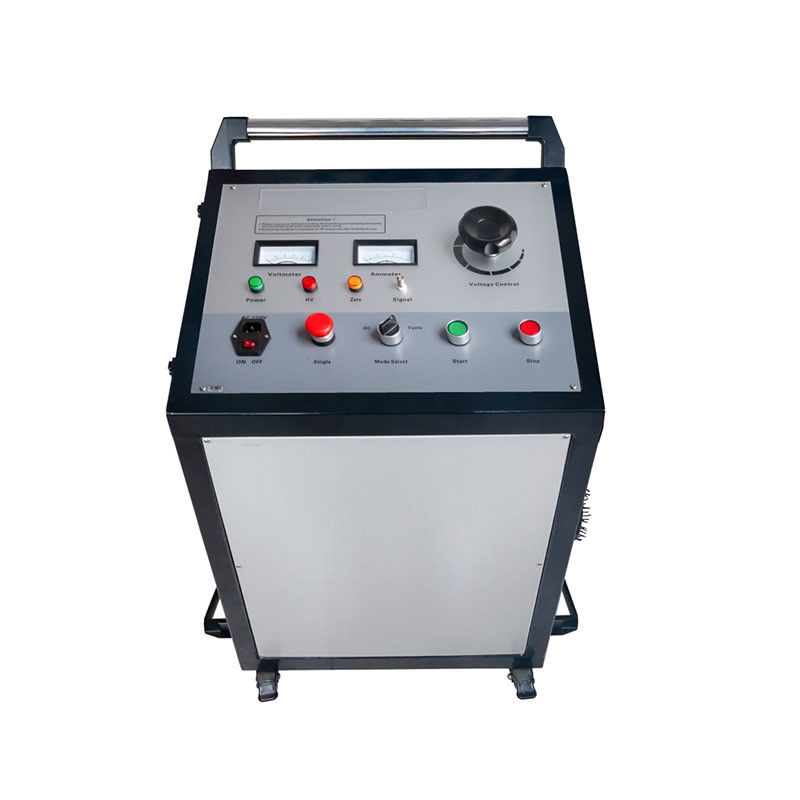

W sprawieXHHV535-4Tjest silnikiem prądu stałego o wysokim napięciu, montażem na wózku, dostarczającym2450J energia rozładowania¥najwyższy w serii XHHV535 ¥do 35kV do badań usterek kabli zasilania i analizy napięcia stałego prądu.Kondensator magazynowania energii 4μF/35kV, zapewnia maksymalną energię przebłyskową w przypadku awarii kabli o wysokiej odporności w uproszczonej, opłacalnej konstrukcji pojedynczego kondensatora.

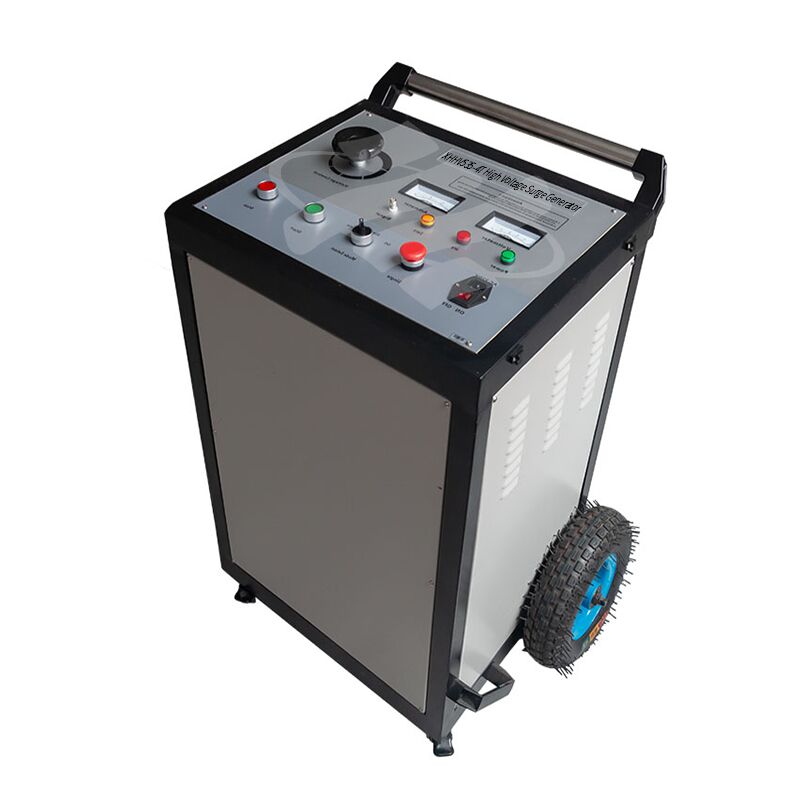

Zintegrowanie źródła wysokiego napięcia prądu stałego, kondensatora magazynowania energii, pęknięcia kule rozładowania, urządzenia automatycznego rozładowania i wbudowanego modułu fali próbkowania usterek dopodwozie mobilnego wózka(119 kg), XHHV535-4T posiada trójtryb działania: prąd stały, wytrzymałość na napięcie, pojedynczy impulsowy rozładowanie i okresowo cykliczne rozładowanie z7-sekundowy czas automatycznego impulsu. Zakładka łączności dwu-Q umożliwia zsynchronizowane pozyskiwanie formy fali z lokalizatorami usterek kablowych podczas badań flashoverów wysokiego napięcia.Humanizowana konstrukcja wózka umożliwia łatwe poruszanie się w warsztacie i laboratorium.
Maksymalna energia, minimalna złożoność¢ XHHV535-4T zapewnia najwyższą energię wyładowania pojedynczego impulsu (2450J) w rodzinie XHHV535 dzięki sprawdzonej architekturze pojedynczego kondensatora.maksymalna energia przebłysku4T oferuje wyjątkową wartość przy mniejszej liczbie komponentów, mniejszej złożoności konserwacji i bardziej przystępnej cenie w porównaniu z 3-stopniowym XHHV535-4TS.Idealne dlazastosowania w przypadku błędów w kablach o wysokiej odpornościw przypadku gdy maksymalna moc rozładowania jest kluczowa dla przełamania barier awaryjnych.

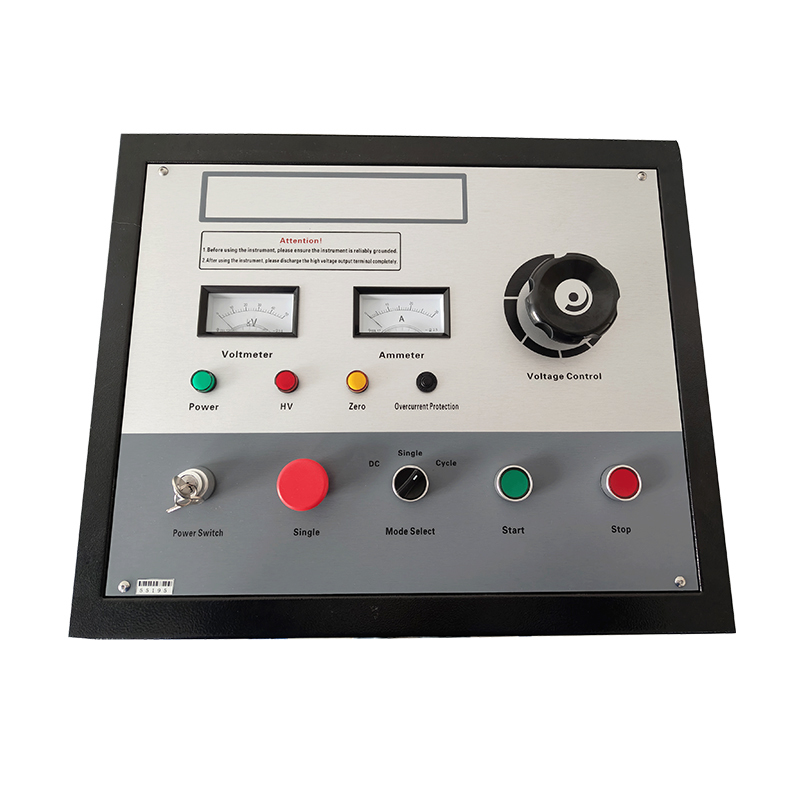

| Kontrola | Funkcja |
|---|---|
| Ammeter | Wskazuje prąd boczny niskiego napięcia w czasie rzeczywistym |
| Voltometr | Wyświetla poziom wysokiego napięcia |
| Zerowy wskaźnik | Przycisk napięcia w pozycji zerowej; musi być włączony przed rozpoczęciem działania |
| Wskaźnik HV | Oświetlone = wysokie napięcie aktywne; wyłączone = brak wysokiego napięcia |
| Wskaźnik mocy | Światło zapala się, gdy zasilanie AC220V jest normalne po włączeniu przełącznika zasilania |
| Przełącznik zasilania | AC220V wejście 50 Hz; bezpiecznik 8A; sterowanie mocą głównego systemu |
| Wybór trybu | Odporność na napięcie (DC), pojedynczy impuls, wyładowanie cyklowe |
| Przycisk uruchomienia | Uruchamia wysokie napięcie w stanie zerowym; światło HV włączone; inne niż zerowe = nieważne |
| Przycisk Stop | Odcina wysokonapięciowe wyjście; automatycznie rozładowuje pozostałe napięcie na urządzeniu i kablu |
| Głowica sterowania napięciem | Stan zerowy = zero światła włączone; po uruchomieniu HV, obrócić, aby zwiększyć napięcie |
| Gniazdko sygnału | Wykrywacz błędów linii do kabli z podwójnym Q do pobierania próbek fal w przebłysku |
| Napięcie wyjściowe | 035 kV (stała regulacja) |
|---|---|
| Wbudowany kondensator | 4μF/35kV |
| Energia wyładowania | 2450J |
| Moc przepływu | 2 kVA |
| Czas autoimpulsu | ~ 7s automatycznie (dostępna ręczna kontrola) |
| Dokładność napięcia | 2Poziom.5 |
| Podział wysoko napięcia | Wbudowane; pomiar boczny wysokonapięciowy w czasie rzeczywistym |
| Tryby działania | Odporność prądu stałego / Jednorazowy impuls / Rozładowanie cyklowe |
| Ochrona bezpieczeństwa | Zatrzymanie zerowego uruchomienia, automatyczne rozładowanie, nadprąd, nad napięcie |
| Wybór próbek w formie fali | Wbudowany moduł pobierania próbek usterek + gniazdo komunikacyjne |
| Waga | ~119 kg (mocowane na wózku) |
| Zasilanie | AC220V±10%, 50Hz±2Hz (inne częstotliwości dostosowane) |
| Temperatura otoczenia | -20 ️ +50°C |
XHHV535-4T służywarsztaty testowania kabli,magazyny konserwacji elektroenergetycznych,zespoły badawcze przemysłowych urządzeń elektrycznych, orazdostawcy usług badawczych dbających o budżetJednosilnikowa architektura kondensatora zapewnia:niższe koszty utrzymaniai wyższa wydajność kosztowa w porównaniu z alternatywnymi rozwiązaniami wieloprężnymi,co czyni go praktycznym wyborem dla organizacji, które testują głównie na 35kV i poniżej bez konieczności przełączania kondensatora na poziomie napięcia. W przypadku zastosowań wymagających wyboru kondensatora wielo napięciowego patrz XHHV535-4TS (3 prędkości).
P: W jaki sposób generator wysokiego napięcia działa w wykrywaniu usterek w kablach?
Generator przepływu wyładowuje impuls o wysokiej energii do uszkodzonego kabla, tworząc kontrolowany łuk wysokiego napięcia w punkcie uszkodzenia.Łuk ten wytwarza zarówno sygnał akustyczny (wysoki dźwięk uderzający wykrywalny przez naziemne mikrofony), jak i impuls elektromagnetyczny (wykrywalny przez odbiornik indukcyjny)Dzięki połączeniu czasu przybycia sygnału akustycznego i elektromagnetycznego operatorzy mogą precyzyjnie określić dokładną lokalizację usterki za pomocą techniki znanej jako synchronizacja akustyczno-magnetyczna.
P: Jaki zakres napięcia należy wybrać dla różnych typów kabli?
Wybór napięcia następuje według ogólnego wytycznego, tj. nominalnego napięcia roboczego kabla. W przypadku kabli niskiego napięcia (do 1 kV) należy użyć zakresu 8 kV lub 12 kV. W przypadku kabli dystrybucyjnych średniego napięcia (6-15 kV),zakres 16 kV jest odpowiedniW przypadku kabli przesyłowych wysokiego napięcia (35 kV i wyższych) należy użyć zakresu 32 kV.Zawsze konsultuj specyfikacje maksymalnego napięcia badawczego producenta kabla i upewnij się, że podczas pracy na wysokim napięciu zachowane są wszystkie wymagania bezpieczeństwa.
P: Jakie środki ostrożności należy przestrzegać podczas pracy generatorów przepływowych?
Zawsze sprawdzaj, czy kabla jest całkowicie odłączona i odizolowana od wszystkich źródeł zasilania przed podłączeniem.Stworzyć minimalny 5-metrowy obwód bezpieczeństwa wokół strefy testowej z znakami ostrzegawczymiWszystki personel musi nosić odpowiednie urządzenia ochrony osobistej, w tym odzież o charakterze łukowym, rękawiczki izolacyjne HV i nadszki dielektryczne.zatrzymanie awaryjne, i zero napięcia zapewniają dodatkowe warstwy ochrony, ale nigdy nie powinny zastępować odpowiednich procedur bezpieczeństwa.
P: Jaka jest zaleta wielokrotnych poziomów energii (joule) w tej jednostce?
Różne poziomy energii służą różnym celom diagnostycznym.864J1024J) są idealne do wstępnego potwierdzenia usterki i lokalizacji usterek o wysokiej odporności, w których nadmierna energia może pogorszyć uszkodzenie kabla.. Średnia energia (1225J2048J) zapewnia optymalną wytrzymałość sygnału akustycznego dla większości rutynowych badań usterek. Wysoka energia (2450J+) jest zarezerwowana dla bardzo długich kabli, scenariuszy głębokiego zakopania,lub błędy o wysokiej impedancji, które wymagają silniejszej generacji łuku w celu wytworzenia wykrywalnej sygnatury akustycznejWybór na trzech poziomach umożliwia operatorom dopasowanie mocy do warunków pola.
P: Jaka gwarancja i wsparcie są dołączone do tego generatora?
12-miesięczna standardowa gwarancja na wady produkcyjne z codziennym wsparciem technicznym. Certyfikat CE i ISO 9001: 2015. Każda jednostka obejmuje generator napięć, kabel wyjściowy HV, kabel naziemny,pręt rozładowy, podręcznik obsługi oraz wózek ciężkoodporny z kółkami zamykającymi dla bezpiecznego transportu.Części zamienne, w tym szczeliny rozładowania, kondensatory i diody HV są zapisywane do szybkiej wymiany.
