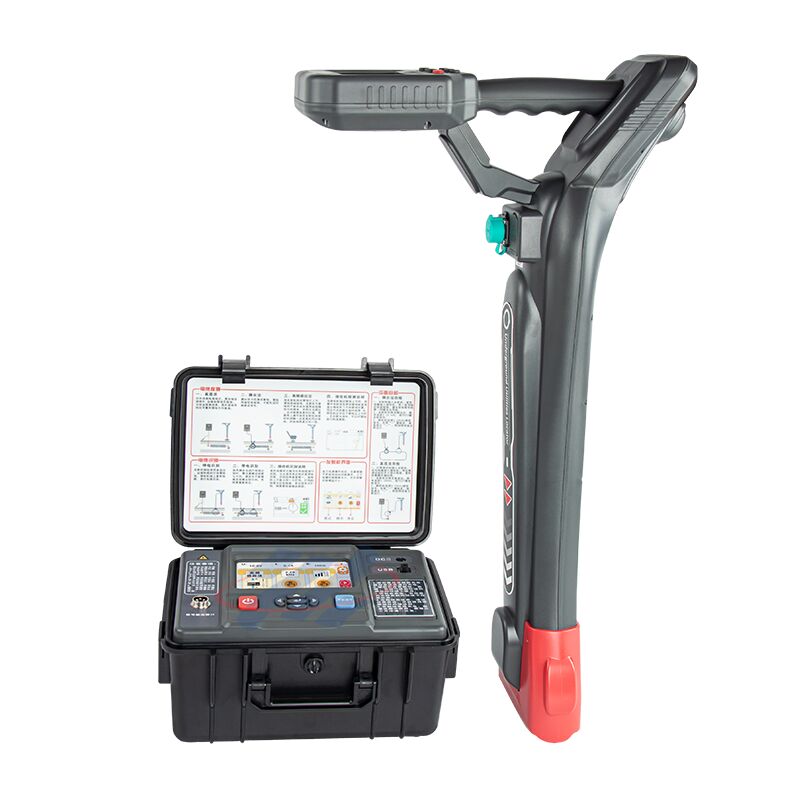

Ten lokalizator rur kablowych XHGX507X wykorzystuje sygnał pola elektromagnetycznego kabla podziemnego do lokalizacji kabla i podaje odczyty głębokości i prądu, aby zrealizować funkcję wykrywania kabli.
Nadajnik i odbiornik tego urządzenia są zgodne z częścią 15 przepisów FCC USA, to urządzenie jest zgodne z odpowiednimi postanowieniami Dyrektywy Europejskiej 1999/5/WE.Cechy:
To urządzenie może być używane do wyszukiwania trasy kabla, identyfikacji kabli bez napięcia i pod napięciem
Obsługuje funkcje kierunku prądu i wskazywania fazy oraz posiada unikalną technologię, która może wyświetlać kierunek prądu i fazę śledzonego sygnału, skutecznie poprawiając dokładność wyszukiwania trasy.
Jednocześnie może również wykrywać głębokość zakopania kabla.
Nadajnik z wieloma opcjami częstotliwości, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, tryb wieloczęstotliwościowy.
Funkcja z omomierzem do testowania wartości ciągłego rezystancji zewnętrznej.
Cyfrowy wyświetlacz siły sygnału
Strzałki w lewo i w prawo wskazują lokalizację rurociągu
Częstotliwość pracy
Graficzne wyświetlanie siły sygnału
Tryb pracy
Zasilanie bateryjne
Kompas wskazuje kierunek rurociągu
Wyświetlanie w czasie rzeczywistym głębokości i prądu rurociągu
Panel nadajnika i wprowadzenie funkcjiNadajnik jest źródłem sygnału, które może emitować wystarczającą moc i jest jednym z rdzeni tego zestawu instrumentów. Ma kompletne funkcje, wysoką inteligencję i prostą obsługę.Wprowadzenie do panelu
Uwaga: patrz zdjęcie powyżej
1. Klawisz 2. Port wyjściowy 3. Obszar wyświetlacza LCD 4. Klawisz częstotliwości 5. Regulacja mocy
klawisz złożony
6. Klawisz menu 7. Port ładowania
Wprowadzenie do funkcji
1. Klawisz przełącznika: Ten przełącznik jest przełącznikiem samoblokującym; naciśnij go, aby włączyć zasilanie, nadajnik jest w stanie roboczym; wysuń, aby odłączyć zasilanie, nadajnik jest w stanie wyłączenia.
2. Port wyjściowy: Ten port to wielordzeniowe dedykowane gniazdo lotnicze; służy do zmiany trybu wyjściowego sygnału. Podłączenie linii bezpośredniego połączenia to tryb bezpośredniego połączenia; włożenie zacisku sprzęgającego to tryb sprzęgania; niepodłączanie linii to tryb indukcyjny.
3. Obszar wyświetlacza ciekłokrystalicznego: Wyświetla wymagane podstawowe informacje.
4. Klawisz częstotliwości: Ten klawisz jest przełącznikiem jog soft; częstotliwość sygnału wyjściowego można zmienić za każdym naciśnięciem; początkowe włączenie zasilania to 577Hz. Początkowo 8KHz w trybie wykrywania. W interfejsie menu ustawień częstotliwości naciśnij ten klawisz, aby wybrać lub anulować częstotliwość objętą paskiem świetlnym; w ustawieniu trybu wieloczęstotliwościowego naciśnij ten klawisz, aby wybrać zastąpienie kanału częstotliwości wyjściowej.
5. Klawisz zasilania: Ten klawisz jest przełącznikiem jog soft; moc wyjściową można zmienić raz za każdym naciśnięciem i można ją wybrać spośród niskiego, średniego, wysokiego i pełnego zakresu. Przewiń menu częstotliwości; w ustawieniu trybu wieloczęstotliwościowego naciśnij ten klawisz, aby wybrać częstotliwość wyjściową.
6. Klawisz menu: Ten klawisz jest przełącznikiem jog soft; naciśnij ten klawisz, aby przejść cyklicznie do menu ustawień częstotliwości, trybu pomiaru rezystancji i ustawienia trybu wieloczęstotliwościowego.
7. Port ładowania: Ten port to Φ2.1 stojak ładujący; służy do podłączenia specjalnej ładowarki w celu naładowania baterii.Zawartość wyświetlacza interfejsu nadajnika
| Częstotliwość |
Wyświetl bieżącą częstotliwość wyjściową |
| Zasilanie |
Wyświetl bieżącą moc wyjściową; może wyświetlać odpowiednio niski, średni,
wysoki i pełny zakres |
| Tryb |
Wyświetla bieżący tryb pracy; można wyświetlać bezpośrednie połączenie, sprzężenie i indukcję
oddzielnie. |
| Prąd |
Wyświetl bieżącą wartość prądu pętli; efektywne wyświetlanie to 0-999 mA.
Impedancja: Wyświetl bieżącą wartość impedancji pętli; efektywne wyświetlanie to
00001-20000 omów. |
| Zasilanie |
Wskazuje bieżący poziom naładowania baterii; jest reprezentowany przez symbol baterii, cały czarny to
pełna moc, a po lewej stronie jest wyświetlacz procentowy bieżącej mocy. |
| Dopasowywanie wskazówek |
Kiedy koło pod zdjęciem zaczyna się obracać, oznacza to, że nadajnik jest
działa stabilnie. |
| Ustawienie częstotliwości |
577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss low, ss high, tryb wieloczęstotliwościowy. |
Tryb wyjścia sygnału - tryb pracy nadajnikaNadajnik może wyprowadzać różne sygnały AC, które można zastosować do kabla docelowego na trzy sposoby (bezpośrednie połączenie, sprzężenie, indukcja). Aby zapewnić niezawodną transmisję sygnału na kablu docelowym, musi istnieć niezawodna pętla w linii. Może to być pętla pośrednia złożona z ziemi, pętla pojemnościowa złożona z rozproszonej pojemności utworzonej między wystarczająco długim kablem a ziemią lub pętla bezpośrednia złożona z punktów zwarcia między liniami. Różne obwody spełniają różne testy.Krótkie wprowadzenie do odbiornika

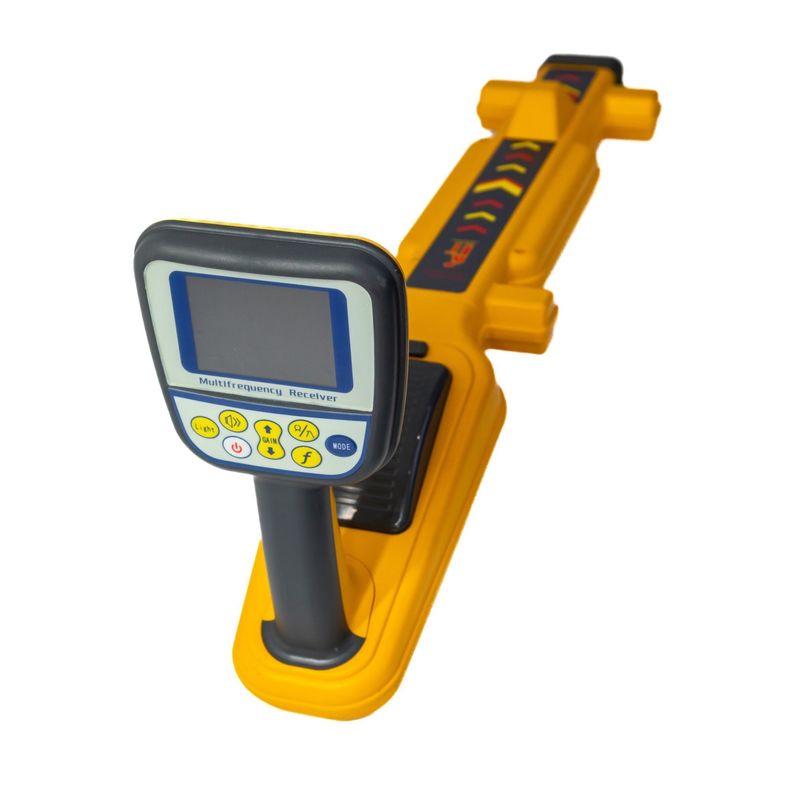

Panel odbiornika i wprowadzenie funkcji
Odbiornik jest integracją obwodu systemowego zdolnego do odbierania określonego pola magnetycznego i konwertowania go na sygnał elektryczny w celu wyświetlenia go i poinformowania operatora. Jest to drugi rdzeń tego zestawu instrumentów. Jest w pełni funkcjonalny, wysoce inteligentny, przenośny, lekki i łatwy w obsłudze.
Wprowadzenie do funkcji wyświetlania interfejsu
Interfejs trybu strzałki szerokiego szczytu odbiornika
Częstotliwość: Wyświetl bieżącą wartość częstotliwości odbioru; wartość początkowa to 577Hz po włączeniu zasilania.
Kratka: Siła sygnału jest wskazywana przez długość kratki; kratka przesuwa się z obu stron do środka, a sygnał jest zbyt silny lub poza zakresem, gdy kratka jest pełna.
Trzy cyfry: siła sygnału jest wskazywana przez wielkość liczby; prawidłowy zakres to 00,0-99,9, gdy wyświetlane jest 99,9, sygnał jest zbyt silny lub poza zakresem.
Kompas kolorów: wskazuje kierunek rurociągu.
Głębokość i prąd: Wskazuje zmierzoną głębokość rurociągu podziemnego i prąd w rurociągu.
Wzmocnienie: Wskazuje powiększenie sygnału aktualnie przetwarzanego przez odbiornik, z zakresem dynamicznym 000-140db; jest domyślnie regulowane automatycznie. Początkowe uruchomienie to 60db.
Tryb: Wskazuje sposób, w jaki odbiornik odbiera sygnał i wyświetla wąski szczyt, szeroki szczyt, dolinę, strzałkę szerokiego szczytu, szczyt + dolinę i urządzenia zewnętrzne; początkowe włączenie zasilania to szeroki szczyt. Urządzenia zewnętrzne są rozpoznawane automatycznie.
Poziom naładowania baterii: Wskazuje bieżący poziom naładowania baterii; jest wskazywany przez symbol baterii.
Głośność: Wskazuje bieżący stan pracy brzęczyka, reprezentowany przez symbol rogu plus linię, jedna linia to niska głośność, dwie linie to średnia głośność, trzy linie to wysoka głośność, a krzyżyk to wyłączenie brzęczyka. Początkowe włączenie zasilania to wyłączenie brzęczyka.
Strzałki w lewo i w prawo: Strzałki pojawiają się automatycznie poza kablem, aby wskazać lokalizację kabla; dwie strzałki pojawiają się nad kablem.
Kierunek prądu: Podczas korzystania z częstotliwości SS, ta funkcja może wyświetlać kierunek prądu sygnału, aby pomóc operatorowi w wyszukiwaniu trasy.
Wskazanie fazy: Podczas korzystania z częstotliwości SS, odbiornik wyświetli fazę sygnału. Długo naciśnij klawisz częstotliwości, aby wyczyścić fazę.
Charakterystyka odbiornika
1) Pozycjonowanie kabla: Wybierz metodę grzbietu fali i użyj pozycjonowania anteny równoległej, aby szybko śledzić kabel docelowy. Kiedy znajduje się nad kablem, sygnał jest największy, a obie strony są zmniejszone. Wybierz metodę doliny i użyj anteny pionowej do pozycjonowania. Gdy nie ma sąsiednich kabli i źródeł zakłóceń, pozycjonowanie jest dokładniejsze i bardziej niezawodne. Kiedy odbiornik znajduje się nad kablem, sygnał jest najmniejszy, a sygnał po obu stronach jest duży.
2) Pomiar głębokości: W trybie bezpośredniego połączenia głębokość jest mierzona bezpośrednio. Umieść odbiornik bezpośrednio nad rurociągiem i utrzymuj korpus instrumentu w bezruchu, gdy kierunek wskazany przez kompas wskazuje prosto do przodu, a wartość dźwięku w czasie rzeczywistym jest wyświetlana w lewym górnym rogu.
komunikat głosowy
Wspaniałą cechą tego instrumentu jest to, że posiada komunikat głosowy, który może zmniejszyć zmęczenie oczu operatora podczas długotrwałej pracy i sprawić, że praca detekcyjna będzie prostsza i bardziej przejrzysta. Głośność dźwięku emitowanego przez odbiornik jest proporcjonalna do siły odbieranego sygnału. Przy jedności wzmocnienia, gdy dźwięk z odbiornika jest głośny i szybki, oznacza to, że odbierany sygnał jest silny i odwrotnie, oznacza to, że
odebrany sygnał jest słaby. Gdy odbiornik jest w metodzie grzbietu, dźwięk jest najgłośniejszy i ostry tuż nad kablem, a dźwięk jest mały i rzadki po obu stronach. Gdy odbiornik jest w metodzie doliny, dźwięk jest najmniejszy i najbardziej rzadki tuż nad rurociągiem, a dźwięk jest głośny i ciasny po obu stronach.Tryb pracy odbiornika
zasada działania
Kiedy sygnał jest przykładany do kabla, w kablu płynie prąd, a prąd generuje pole magnetyczne, które promieniuje wokół kabla. Częstotliwość pola magnetycznego jest zgodna z częstotliwością przyłożonego sygnału. Siła to kabel jako środek okręgu, a promieniowanie jest zmniejszone, a kierunek to kierunek styczny do pewnego punktu na okręgu promieniowania.
Odbiornik odbiera sygnał pola magnetycznego lub wyciekający sygnał pola elektrycznego emitowany przez kabel za pośrednictwem wewnętrznej anteny lub zewnętrznego urządzenia wejściowego i może być przetwarzany w dwóch różnych trybach pracy, a zmiana siły sygnału jest sygnalizowana operatorowi.
Tryb odbioru sygnału - tryb pracy odbiornika
Metoda grzbietu (wąskie szczyty, szerokie szczyty, szerokie strzałki, szczyty + doliny)
Metoda doliny (dolina)Lista pakowania
