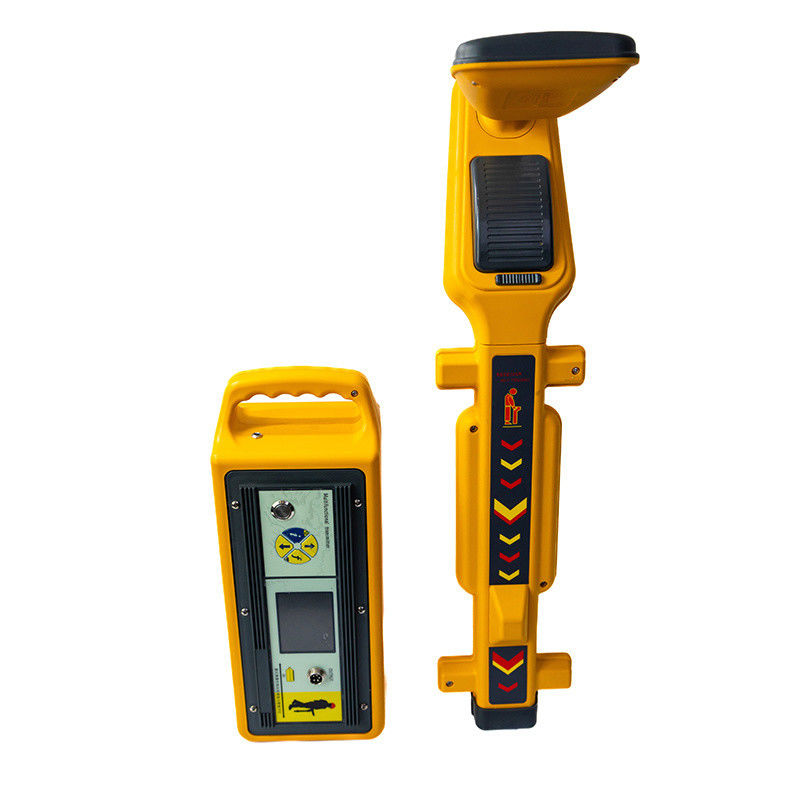

Inteligentny żółty lokalizator kabli i rur podziemnych XHGX507X do śledzenia tras

Wprowadzenie do produktu
Ten lokalizator kabli i rur XHGX507X wykorzystuje sygnał pola elektromagnetycznego podziemnego kabla do lokalizacji kabla, a także podaje odczyty głębokości i prądu, realizując w ten sposób funkcję wykrywania kabla.
Nadajnik i odbiornik tego urządzenia są zgodne z częścią 15 przepisów FCC USA, a urządzenie jest zgodne z odpowiednimi postanowieniami Dyrektywy Europejskiej 1999/5/WE.
Cechy:

1. Urządzenie może być używane do wyszukiwania trasy kabla, identyfikacji kabli niepodłączonych do zasilania oraz pod napięciem.
2. Obsługuje funkcje kierunku prądu i wskazania fazy, a także posiada unikalną technologię, która może wyświetlać kierunek prądu i fazę sygnału śledzącego, skutecznie poprawiając dokładność ścieżki wyszukiwania.
3. Jednocześnie może również wykrywać głębokość zakopania kabla.
4. Nadajnik z wieloma opcjami częstotliwości, 577 Hz, 815 Hz, 8 kHz, 33 kHz, 65 kHz, 82 kHz, 133 kHz, SS LOW, SS HIGH, tryb wieloczęstotliwościowy.
5. Funkcja omomierza do testowania zewnętrznej ciągłej wartości rezystancji prądu.
6. Cyfrowy wyświetlacz siły sygnału
7.  wzmocnienie
8.  Strzałki w lewo i w prawo wskazują lokalizację rurociągu
9. częstotliwość robocza
10. Graficzny wyświetlacz siły sygnału
11. Tryb pracy
12. poziom naładowania baterii
13. Kompas wskazuje kierunek rurociągu
14.  Wyświetlanie w czasie rzeczywistym głębokości i prądu rurociągu

Krótkie wprowadzenie do nadajnika



Panel nadajnika i wprowadzenie do funkcji
Nadajnik jest źródłem sygnału, które może emitować wystarczającą moc i jest jednym z rdzeni tego zestawu instrumentów. Posiada kompletne funkcje, wysoką inteligencję i prostą obsługę.
Wprowadzenie do panelu
Uwaga: patrz powyższy rysunek
1. Klawisz  2. Port wyjściowy  3. Obszar wyświetlacza LCD  4. Klawisz częstotliwości złożony  5. Regulacja mocy
klawisz złożony
6. Klawisz menu złożony  7. Port ładowania
Wprowadzenie do funkcji
1. Klawisz włączania/wyłączania: Ten przełącznik jest przełącznikiem samoblokującym; naciśnij go, aby włączyć zasilanie, nadajnik jest w stanie roboczym; wysuń, aby odłączyć zasilanie, nadajnik jest w stanie wyłączenia.
2. Port wyjściowy: Ten port to wielopinowe gniazdo lotnicze; służy do zmiany trybu wyjścia sygnału. Podłączenie przewodu bezpośredniego oznacza tryb bezpośredniego połączenia; podłączenie zacisku sprzęgającego oznacza tryb sprzęgania; niepodłączenie przewodu oznacza tryb indukcyjny.
3. Obszar wyświetlacza ciekłokrystalicznego: Wyświetla wymagane podstawowe informacje.
4. Klawisz częstotliwości: Ten klawisz jest przełącznikiem typu jog; częstotliwość sygnału wyjściowego można zmienić za każdym naciśnięciem; początkowe włączenie zasilania to 577 Hz. Początkowo 8 kHz w trybie indukcyjnym. W interfejsie menu ustawień częstotliwości naciśnij ten klawisz, aby wybrać lub anulować częstotliwość objętą paskiem świetlnym; w ustawieniu trybu wieloczęstotliwościowego naciśnij ten klawisz, aby wybrać zamianę kanału częstotliwości wyjściowej.
5. Klawisz zasilania: Ten klawisz jest przełącznikiem typu jog; moc wyjściowa może być zmieniana za każdym naciśnięciem i można ją wybrać z niskiego, średniego, wysokiego i pełnego poziomu. Przewijanie menu częstotliwości; w ustawieniu trybu wieloczęstotliwościowego naciśnij ten klawisz, aby wybrać częstotliwość wyjściową.
6. Klawisz menu: Ten klawisz jest przełącznikiem typu jog; naciśnij ten klawisz, aby cyklicznie przechodzić do menu ustawień częstotliwości, trybu pomiaru rezystancji i ustawienia trybu wieloczęstotliwościowego.
7. Port ładowania: Ten port to podstawka ładująca Φ2.1; służy do podłączenia specjalnej ładowarki do ładowania baterii.

Zawartość wyświetlacza interfejsu nadajnika

Częstotliwość	Wyświetla aktualną częstotliwość wyjściową
Wskazuje aktualny poziom naładowania baterii; jest reprezentowany przez symbol baterii, w pełni czarny oznacza	Wyświetla aktualną moc wyjściową; może wyświetlać odpowiednio niski, średni, wysoki i pełny poziom
Tryb	Wyświetla aktualny tryb pracy; można wyświetlać odpowiednio połączenie bezpośrednie, sprzęganie i indukcja Prąd
Wyświetla wartość prądu pętli; efektywny zakres wyświetlania to 0-999 mA.	Impedancja: Wyświetla wartość impedancji pętli; efektywny zakres wyświetlania to 00001-20000 omów. Moc
Wskazuje aktualny poziom naładowania baterii; jest reprezentowany przez symbol baterii, w pełni czarny oznacza	pełne naładowanie, a po lewej stronie wyświetlany jest procentowy poziom naładowania. Wskazówka dopasowania
Gdy kółko poniżej obrazka zaczyna się obracać, oznacza to, że nadajnik pracuje stabilnie.	Ustawienie częstotliwości 577 Hz, 815 Hz, 8 kHz, 33 kHz, 65 kHz, 82 kHz, 133 kHz, ss low, ss high, tryb wieloczęstotliwościowy.
Tryb wyjścia sygnału - tryb pracy nadajnika	Nadajnik może wyprowadzać różne sygnały AC, które mogą być zastosowane do docelowego kabla na trzy sposoby (bezpośrednie połączenie, sprzęganie, indukcja). Aby zapewnić niezawodne przesyłanie sygnału do docelowego kabla, musi istnieć niezawodna pętla w linii. Może to być pośrednia pętla utworzona przez ziemię, pętla pojemnościowa utworzona przez pojemność rozproszoną między wystarczająco długim kablem a ziemią, lub bezpośrednia pętla utworzona przez punkty zwarcia między liniami. Różne obwody spełniają różne testy.

Krótkie wprowadzenie do odbiornika
Panel odbiornika i wprowadzenie do funkcji

Odbiornik to integracja obwodu systemu zdolnego do odbierania określonego pola magnetycznego i przekształcania go w sygnał elektryczny w celu jego wyświetlenia i powiadomienia operatora. Jest to drugi rdzeń tego zestawu instrumentów. Jest w pełni funkcjonalny, wysoce inteligentny, przenośny, lekki i łatwy w obsłudze.



Wprowadzenie do funkcji wyświetlania interfejsu
Interfejs odbiornika w trybie szerokiego piku strzałki

Częstotliwość:
Wyświetla aktualną wartość częstotliwości odbioru; wartość początkowa to 577 Hz po włączeniu zasilania.
Siatka: Siła sygnału jest wskazywana przez długość siatki; siatka przesuwa się od obu stron do środka, a sygnał jest zbyt silny lub poza zakresem, gdy siatka jest pełna.
Trzy cyfry: siła sygnału jest wskazywana przez wielkość liczby; zakres skuteczny to 00.0-99.9, gdy wyświetlane jest 99.9, sygnał jest zbyt silny lub poza zakresem.
Kolorowy kompas: wskazuje kierunek rurociągu.
Głębokość i prąd: Wskazuje zmierzoną głębokość podziemnego rurociągu i prąd na rurociągu.
Wzmocnienie: Wskazuje powiększenie sygnału aktualnie przetwarzanego przez odbiornik, z zakresem dynamicznym 000-140 dB; domyślnie jest automatycznie dostosowywane. Początkowe uruchomienie to 60 dB.
Tryb: Wskazuje sposób, w jaki odbiornik odbiera sygnał, i wyświetla wąski pik, szeroki pik, dolinę, szeroki pik strzałki, pik + dolina i urządzenia zewnętrzne; początkowe włączenie zasilania to szeroki pik. Urządzenia zewnętrzne są rozpoznawane automatycznie.
Poziom baterii: Wskazuje aktualny poziom naładowania baterii; jest wskazywany przez symbol baterii.
Głośność: Wskazuje aktualny stan pracy buzzera, reprezentowany przez symbol klaksonu plus linię, jedna linia to niska głośność, dwie linie to średnia głośność, trzy linie to wysoka głośność, a krzyżyk oznacza wyłączenie buzzera. Początkowe włączenie zasilania to wyłączenie buzzera.
Strzałki w lewo i w prawo: Strzałki automatycznie pojawiają się poza kablem, aby wskazać lokalizację kabla; dwie strzałki pojawiają się nad kablem.
Kierunek prądu: Podczas używania częstotliwości SS ta funkcja może wyświetlać kierunek prądu sygnału, aby pomóc operatorowi w wyszukiwaniu trasy.
Wskazanie fazy: Podczas używania częstotliwości SS odbiornik wyświetli fazę sygnału. Długie naciśnięcie klawisza częstotliwości wyczyści fazę.
Charakterystyka odbiornika1) Pozycjonowanie kabla: Wybierz metodę piku i użyj pozycjonowania anteny równoległej do szybkiego śledzenia docelowego kabla. Gdy znajduje się nad kablem, sygnał jest największy, a po bokach maleje. Wybierz metodę doliny i użyj anteny pionowej do pozycjonowania. Gdy nie ma sąsiednich kabli i źródeł zakłóceń, pozycjonowanie jest dokładniejsze i bardziej niezawodne. Gdy odbiornik znajduje się nad kablem, sygnał jest najmniejszy, a sygnał po bokach jest duży.2) Pomiar głębokości: W trybie bezpośredniego połączenia głębokość jest mierzona bezpośrednio. Umieść odbiornik bezpośrednio nad rurociągiem i utrzymuj instrument nieruchomo, gdy kierunek wskazany przez kompas jest skierowany prosto do przodu, a wartość głębokości w czasie rzeczywistym jest wyświetlana w lewym górnym rogu.
komunikaty głosowe
Wspaniałą cechą tego instrumentu jest to, że posiada komunikat głosowy, który może zmniejszyć zmęczenie oczu operatora podczas długotrwałej pracy i sprawić, że praca detekcyjna będzie prostsza i jaśniejsza. Głośność dźwięku emitowanego przez odbiornik jest proporcjonalna do siły odbieranego sygnału. Przy jednostkowym wzmocnieniu, gdy dźwięk z odbiornika jest głośny i szybki, oznacza to, że odbierany sygnał jest silny, i odwrotnie, oznacza to, że
odbierany sygnał jest słaby. Gdy odbiornik jest w metodzie piku, dźwięk jest najgłośniejszy i ostry bezpośrednio nad kablem, a dźwięk jest mały i rzadki po bokach. Gdy odbiornik jest w metodzie doliny, dźwięk jest najmniejszy i najbardziej rzadki bezpośrednio nad rurociągiem, a dźwięk jest głośny i zwarty po bokach.
Tryb pracy odbiornika
zasada działania
Gdy sygnał jest przykładany do kabla, na kablu płynie prąd, a prąd generuje pole magnetyczne, które promieniuje wokół kabla. Częstotliwość pola magnetycznego jest zgodna z częstotliwością zastosowanego sygnału. Siła jest mierzona od kabla jako środka okręgu i promieniowanie maleje, a kierunek jest kierunkiem stycznym w pewnym punkcie okręgu promieniowania.
Odbiornik odbiera sygnał pola magnetycznego lub sygnał pola elektrycznego wycieku promieniowany przez kabel za pomocą wewnętrznej anteny lub zewnętrznego urządzenia wejściowego i może być przetwarzany w dwóch różnych trybach pracy, a operator jest informowany o zmianie siły sygnału.
Tryb odbioru sygnału - tryb pracy odbiornika
Metoda piku
(wąskie piki, szerokie piki, szerokie strzałki, piki + doliny)
Metoda doliny (dolina)
