Wykrywacz usterek kablowych, 10,1-calowy ekran dotykowy, próbka 400 MHz, wieloimpulsowy sprzęg 120 km.

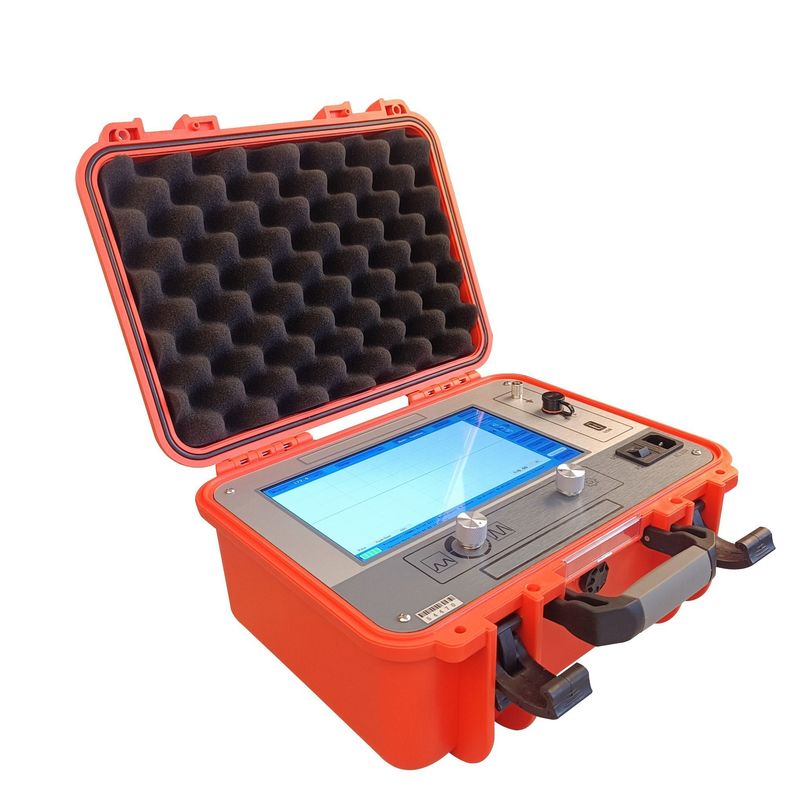

Tester uszkodzeń kabli XHGG502A wykorzystuje przemysłowy, 10,1-calowy komputer zintegrowany z ekranem dotykowym i prostym interfejsem oprogramowania, umożliwiającym interaktywne testowanie człowiek-maszyna. Wykorzystuje przemysłowy projekt układów scalonych i wbudowany system operacyjny do filtrowania sygnałów, akwizycji, przetwarzania danych, wyświetlania graficznego i analizy graficznej, realizując pomiar prędkości kabla, test długości kabla, test odległości uszkodzenia kabla i test rezystancji.

Ten tester uszkodzeń kabli jest specjalistycznym przyrządem do pomiaru i analizy stanu oraz odległości uszkodzeń kabli zasilających. Nadaje się do uszkodzeń o niskiej rezystancji, zwarć, przerw i rozwarć kabli zasilających, kabli koncentrycznych o wysokiej częstotliwości, kabli oświetlenia ulicznego i przewodów podziemnych wykonanych z różnych materiałów, o różnych przekrojach i w różnych ośrodkach, a także do uszkodzeń o wysokiej rezystancji i przebiciach.

Tryb pracy: TDR (nisko-napięciowy impuls), ICE (prąd impulsowy), ARM (metoda odbicia łuku) z podłączonym sprzęgaczem.

• Przemysłowy, 10,1-calowy, kolorowy ekran dotykowy TFT z prostym i stabilnym systemem wbudowanym;
• Funkcje pomiaru prędkości fali kabla, pomiaru długości kabla i pomiaru odległości uszkodzenia;
• W pełni automatyczne ciągłe próbkowanie, przechwytywanie przebiegów w czasie rzeczywistym, terminowe i dokładne;
• Automatyczne ustawianie zakresu testowego i automatyczna analiza przebiegu w celu wyświetlenia odległości testowej;
• Dwa tryby pracy: dotykowy i przyciski kodowane, proste, szybkie i niezawodne;
• Wyposażony w metody impulsów niskonapięciowych, metody przebicia wysokiego napięcia i metody wielokrotnych impulsów (8 razy) z płynnym wyświetlaniem przebiegów i łatwą interpretacją;

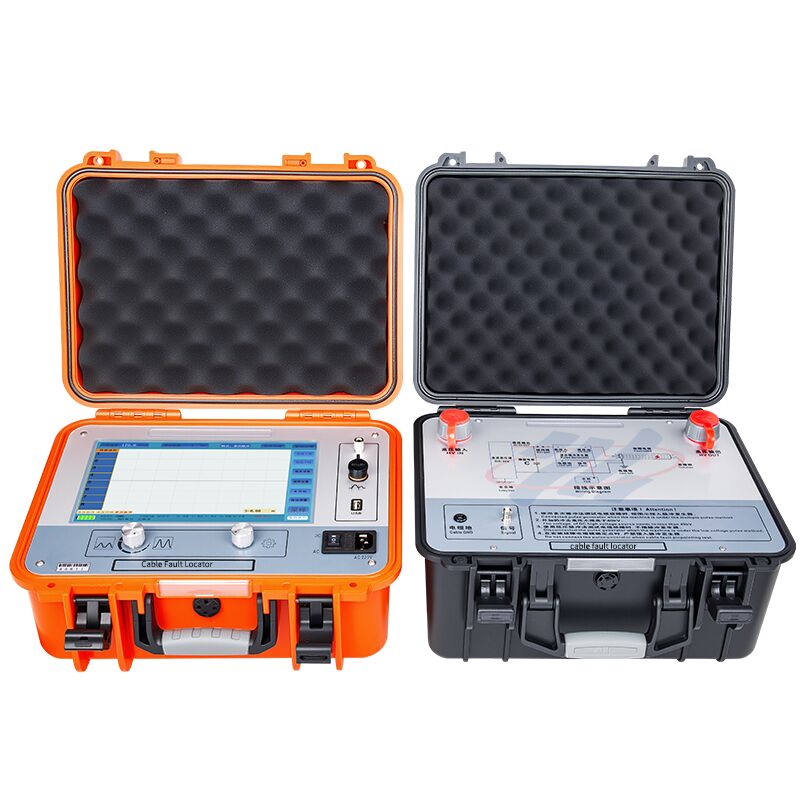

• Podczas korzystania z metody wielokrotnych impulsów, jest ona używana ze sprzęgaczem impulsowym do wyświetlania 8 grup przebiegów wysokiego i niskiego napięcia w celu łatwego porównania;
• Masowe przechowywanie przebiegów testowych: przebiegi testowane w terenie mogą być przechowywane i pobierane do analizy;
• Wyświetlacz o ultra-wysokiej jasności LED 280 nitów z rozdzielczością 1024*600, odpowiedni do pracy w bezpośrednim świetle słonecznym;
• Wbudowany pakiet akumulatorów litowych o dużej pojemności z szybkim ładowaniem, umożliwiający testowanie w miejscach bez zasilania;
• Zastosowano obudowę ochronną o stopniu ochrony nie niższym niż IP54.

W oparciu o zasadę fali bieżącej, XHGG502A stosuje impulsy do testowanego kabla i przechwytuje echa odbite od punktu uszkodzenia, gdzie zmienia się impedancja charakterystyczna, konwertując czas odbicia na precyzyjną odległość uszkodzenia. Zintegrowano cztery metody testowania, aby objąć uszkodzenia od niskiej do wysokiej rezystancji i przebicia:

Ten instrument zapewnia inżynierom energetyki niezawodne, kompleksowe rozwiązanie do oceny stanu kabli zasilających i wstępnej lokalizacji uszkodzeń, pomagając zminimalizować czas przestoju dzięki szybkiemu i dokładnemu pomiarowi odległości uszkodzenia.
