| Miejsce pochodzenia: | Xi'an, Shaanxi, Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE, ISO |
| Numer modelu: | XHHV535-2L |

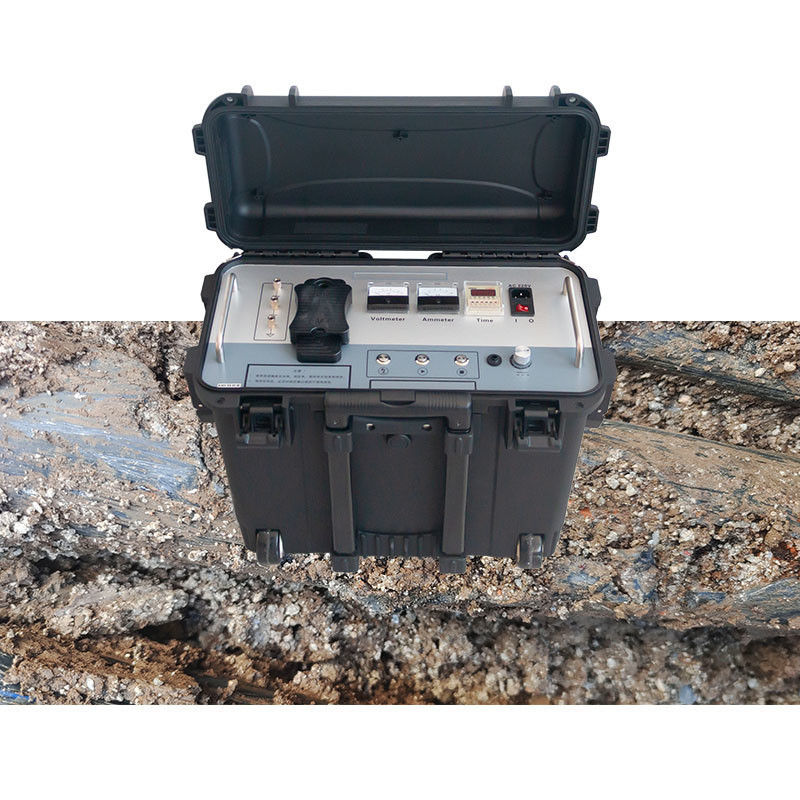

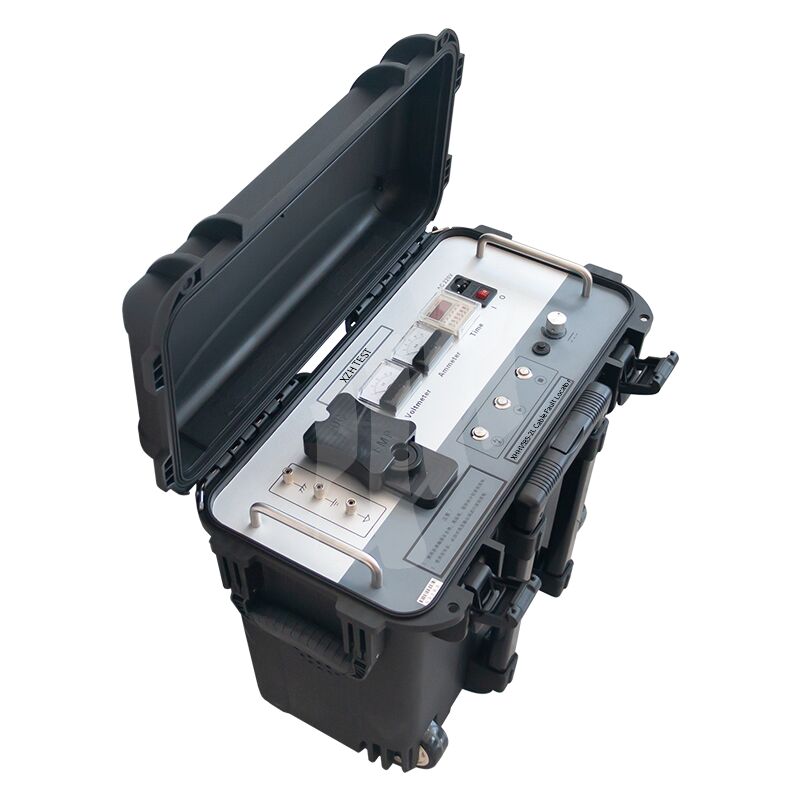

W sprawieXHHV535-2Ljest praktycznym przenośnym generatorem impulsów prądu stałego wysokiego napięcia dostarczającym1024J energia rozładowaniaWykorzystuje się go do pomiarów napięcia, w tym w przypadku, gdy jest on wytrzymały, w przypadku gdy jest on wytrzymały.niezawodność codziennego działania, łączy w sobie niezbędne możliwości testowania impulsów z prostą, bezproblemową konstrukcją, która utrzymuje zarówno koszty nabycia, jak i utrzymania na niskim poziomie.
Jednostka integruje źródło wysokiego napięcia prądu stałego,Kondensator magazynowania energii 2 μF, rozładowania kołnierza i automatycznego urządzenia rozładowania w kompaktowy, dostępny czynnik kształtu.Dwuwymiarowe końcówki wyjściowe EMP i stałego prąduwyeliminowanie wymiany kabli podczas przełączania pomiędzy lokalizacją usterki impulsowej a badaniem odporności prądu stałego.Relaj czasu z regulowanymi odstępami rozładowania 0 ′ 100 sumożliwia cyklistyczne działanie bez użycia rąk podczas rozszerzonych operacji poszukiwania usterek.zatrzymanie awaryjne, oraz kompleksową automatyczną ochronę przed prądem (8mA/3s), nad napięciem i nad temperaturą (65°C).
Kiedy wysokiej jakości instrumenty przekraczają Twoje potrzeby operacyjne, ale podstawowe narzędzia są niedostateczne, XHHV535-2L zapewnia odpowiednią równowagę między wydajnością a wartością.1024J moc nominalnaobsługuje większość powszechnych scenariuszy awarii kabli bez dodatkowych kosztów alternatyw o wyższych specyfikacjach.
Dwa oddzielne terminale wysokonapięcioweEMP do wyładowania impulsowegoa takżePrąd stały do badań napięcia umożliwiają operatorom przełączanie się między trybami badania poprzez proste przesuwanie przewodu badawczego, bez konieczności dostępu do tylnych końcówek ani ponownej konfiguracji połączeń wewnętrznych.
| Model | XHHV535-2L |
|---|---|
| Wysokie napięcie uderzające | 0 ∼32 kV (regulowane) |
| Wbudowany kondensator | 2 μF |
| Energia wyładowania | 01024J |
| Polaryzacja napięcia wyjściowego | Polaryzacja ujemna |
| Siła uderzenia | 400 W |
| Dokładność wysokiego napięcia | 2Poziom.5 |
| Ochrona przed nadmierną temperaturą | 65°C |
| Ochrona przed prądem | 8mA (wyzwalacz >3 sekundy) |
| Interwał rozładowania | 0 ̊100s regulowane (wbudowane przekaźnik czasu) |
| Terminal wyjściowy | EMP (impuls) + DC (odporność) podwójne wyjście |
| Zasilanie | AC220V±10%, 50Hz±2Hz (60Hz obsługiwane) |
| Temperatura otoczenia | -20 ️ +50°C |
| Kontrola / Port | Funkcja |
|---|---|
| Powierzchnia bezpieczeństwa | Podwozie przyrządu na ziemię; niezawodne podłączenie do ziemi |
| Ziemia wysokonapięciowa | Uziemienie ogona HV; zapobiega zagrożeniom wyciekami i zrzutami |
| Miejsce pobierania próbek | Pojemnik impulsowy z końcem ujemnym do pobierania próbek w postaci fal przebłyskowych |
| Przycisk rozładowania | Ręczne rozładowanie kontaktowe międzypłytkowe (maksymalnie 1 s trwania naciśnięcia) |
| Przycisk uruchomienia HV | Światło włączone = stan zerowy (przystosowany przycisk); światło wyłączone = zablokowane |
| Przycisk HV Stop | Natychmiast wyłącza HV; wywołuje wewnętrzne rozładowanie; światło HV wyłącza |
| Ochrona przed prądem | Naciśnij do ramienia; pojawia się, gdy wykryto 8mA >3s |
| Dostosowanie napięcia | Najpierw należy ustawić CCW na zero, a następnie naciśnij Start, dostosować CW do zwiększenia |
| Przełącznik zasilania | Prędkość 1 = AC220V włączona; Prędkość 0 = system wyłączony |
| Gniazdko bezpiecznika | Zapewnienie zasilania AC220V |
| Zakładka zasilania | Wprowadzenie mocy roboczej AC220V |
| Ustawienie czasu | regulowany interval rozładowania: 0 ‰ 100 sekund |
| Ammeter | Wskazanie biegu bocznego niskiego napięcia |
| Voltometr | Wskazanie wysokiego napięcia wyjściowego kV |
| Wyjście HV EMP | Terminal wyjściowy rozładowania impulsowego |
| Wyjście HV DC | Terminal wyjściowy napięcia stałego |
XHHV535-2L jest zbudowany dlazespoły badawcze kabli początkowych,warsztaty komunalne,ośrodki szkolenia zawodowego, orazświadomi kosztów wykonawcy na rynkach rozwijających sięorganizacje, które potrzebują niezawodnej lokalizacji usterki impulsowej 32 kV i stałego prądu, które wytrzymają testy w przystępnej cenie.Konstrukcja dwustronnego terminala prądu stałego i regulowany zegar 0 ̊100s sprawiają, że jest on szczególnie odpowiedni dośrodowiska szkoleniowew przypadku gdy uczniowie muszą nauczyć się zarówno lokalizacji usterek, jak i przetrwania procedur napięcia na jednym przyrodzie, orazprogramy rutynowej konserwacjiW przypadku najwyższej wydajności z dokładnością 1,5 poziomu i większą energią wyładowania patrz XHHV535-4Z (35kg, 2450J) lub XHHV535-2L (25kg),1225J).
P: W jaki sposób generator wysokiego napięcia działa w wykrywaniu usterek w kablach?
Generator przepływu wyładowuje impuls o wysokiej energii do uszkodzonego kabla, tworząc kontrolowany łuk wysokiego napięcia w punkcie uszkodzenia.Łuk ten wytwarza zarówno sygnał akustyczny (wysoki dźwięk uderzający wykrywalny przez naziemne mikrofony), jak i impuls elektromagnetyczny (wykrywalny przez odbiornik indukcyjny)Dzięki połączeniu czasu przybycia sygnału akustycznego i elektromagnetycznego operatorzy mogą precyzyjnie określić dokładną lokalizację usterki za pomocą techniki znanej jako synchronizacja akustyczno-magnetyczna.
P: Jaki zakres napięcia należy wybrać dla różnych typów kabli?
Wybór napięcia następuje według ogólnego wytycznego, tj. nominalnego napięcia roboczego kabla. W przypadku kabli niskiego napięcia (do 1 kV) należy użyć zakresu 8 kV lub 12 kV. W przypadku kabli dystrybucyjnych średniego napięcia (6-15 kV),zakres 16 kV jest odpowiedniW przypadku kabli przesyłowych wysokiego napięcia (35 kV i wyższych) należy użyć zakresu 32 kV.Zawsze konsultuj specyfikacje maksymalnego napięcia badawczego producenta kabla i upewnij się, że podczas pracy na wysokim napięciu zachowane są wszystkie wymagania bezpieczeństwa.
P: Jakie środki ostrożności należy przestrzegać podczas pracy generatorów przepływowych?
Zawsze sprawdzaj, czy kabla jest całkowicie odłączona i odizolowana od wszystkich źródeł zasilania przed podłączeniem.Stworzyć minimalny 5-metrowy obwód bezpieczeństwa wokół strefy testowej z znakami ostrzegawczymiWszystki personel musi nosić odpowiednie urządzenia ochrony osobistej, w tym odzież o charakterze łukowym, rękawiczki izolacyjne HV i nadszki dielektryczne.zatrzymanie awaryjne, i zero napięcia zapewniają dodatkowe warstwy ochrony, ale nigdy nie powinny zastępować odpowiednich procedur bezpieczeństwa.
P: Jaka jest zaleta wielokrotnych poziomów energii (joule) w tej jednostce?
Różne poziomy energii służą różnym celom diagnostycznym.864J1024J) są idealne do wstępnego potwierdzenia usterki i lokalizacji usterek o wysokiej odporności, w których nadmierna energia może pogorszyć uszkodzenie kabla.. Średnia energia (1225J2048J) zapewnia optymalną wytrzymałość sygnału akustycznego dla większości rutynowych badań usterek. Wysoka energia (2450J+) jest zarezerwowana dla bardzo długich kabli, scenariuszy głębokiego zakopania,lub błędy o wysokiej impedancji, które wymagają silniejszej generacji łuku w celu wytworzenia wykrywalnej sygnatury akustycznejWybór na trzech poziomach umożliwia operatorom dopasowanie mocy do warunków pola.
P: Jaka gwarancja i wsparcie są dołączone do tego generatora?
12-miesięczna standardowa gwarancja na wady produkcyjne z codziennym wsparciem technicznym. Certyfikat CE i ISO 9001: 2015. Każda jednostka obejmuje generator napięć, kabel wyjściowy HV, kabel naziemny,pręt rozładowy, podręcznik obsługi i wytrzymała obudowa transportowa.i diody HV są przechowywane w celu szybkiej wymiany.
