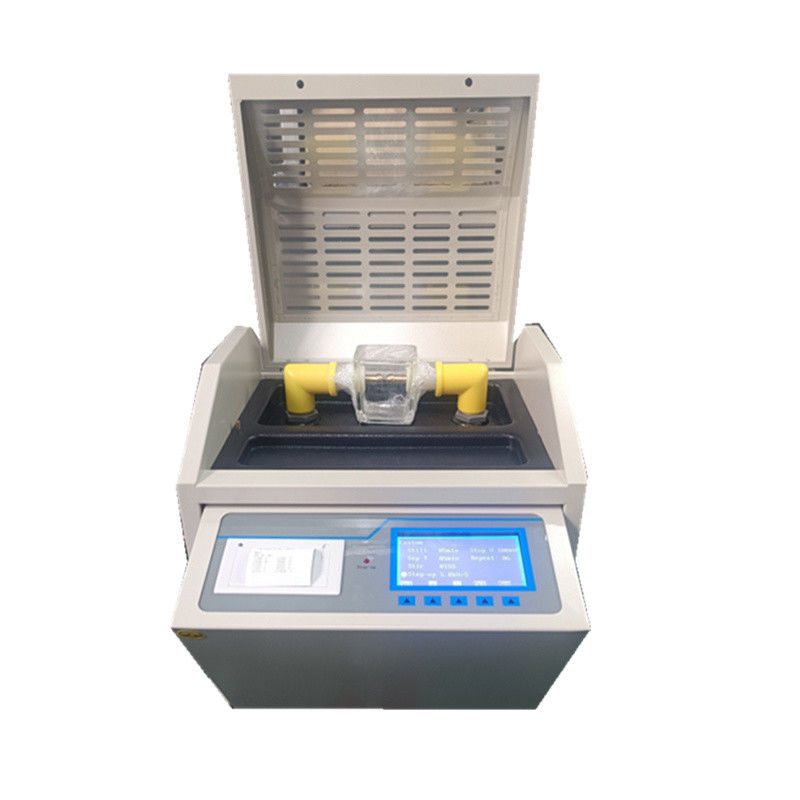

Transformator Tester oleju izolacyjnego Automatyczna wytrzymałość dielektryczna 100kv Rozdzielenie Bdv

This 100kV insulation oil dielectric strength tester is a high-accuracy instrument carefully developed by all scientific research and technical personnel of our company in accordance with the relevant provisions of the national standard GB507-1986 and the industry standard DL/T846.7-2004, w pełni wykorzystując swoje zalety, poprzez liczne testy terenowe i długotrwałe nieustanne wysiłki.W celu zaspokojenia potrzeb różnych użytkowników, ta seria przyrządów można podzielić na modele z jedną kubką, trzema kubkami i wieloma kubkami.W związku z wykorzystaniem w pełni automatycznego cyfrowego sterowania mikrokomputerem, dokładność pomiaru jest wysoka, zdolność przeciwdziałania zakłóceniom jest silna, jest bezpieczna i niezawodna.

1Instrument steruje mikrokontrolerem o dużej pojemności i działa stabilnie i niezawodnie;

2Instrument jest wyposażony w szeroki obwód obserwacyjny w celu zapobiegania zderzeniom;

3. Wielokrotne opcje działania. Program przyrządu wyposażony jest w dwie metody krajowe GB507-1986 i GB507-2002, standard przemysłowy DL/429,Międzynarodowa norma IEC156 i operacje dostosowane do potrzeb, które mogą dostosować się do różnych wyborów różnych użytkowników;

4. kubek oleju przyrządu jest odlewany w jednym etapie przy użyciu specjalnego szkła, co eliminuje zjawiska zakłóceń, takie jak wycieki oleju;

5Unikalna konstrukcja wysokonapięciowego poboru próbek ze strony przyrządu umożliwia bezpośrednie wprowadzenie wartości badawczej do konwertera A/D,zapobieganie błędom powodowanym w obwodzie analogowym i dokładniejsze wyniki pomiarów;

6Instrument posiada wewnątrz funkcje ochrony przed prądem, napięciem, zwarciem i inne funkcje, posiada silną zdolność przeciwdziałania zakłóceniom i dobrą kompatybilność elektromagnetyczną;

7Przenośna struktura, łatwa w przemieszczaniu, łatwa w użyciu w pomieszczeniach i na zewnątrz.

Ilustracja etapów działania

Włączyć przewód zasilania, włączyć przełącznik zasilania, a ekran LCD wyświetli stronę uruchomienia (Rysunek 1)


Pod stroną na rysunku 1 naciśnij klawisz Ustawienia, aby wejść na stronę kolejnego poziomu (rysunek 2);

Na stronie na rysunku 2 naciśnij klawisz Select, aby przenieść kursor do GB1986, i naciśnij klawisz Confirm, aby wejść na podstronę ustawień GB 1986 (rysunek 3).

Na stronie na rysunku 2 naciśnij klawisz Select, aby przenieść kursor do GB2002, i naciśnij klawisz Confirm, aby wejść na podstronę ustawień GB 2002 (rysunek 4).

Na stronie rysunku 2 naciśnij klawisz Wybierz, aby przesunąć kursor do ustawienia czasu, i naciśnij klawisz Potwierdź, aby wprowadzić podstronę ustawienia czasu (rysunek 5).

Na stronie pokazanej na rysunku 2 naciśnij klawisz Wybierz, aby przenieść kursor do Ustawień niestandardowych, i naciśnij klawisz Potwierdź, aby wejść na podstronę Ustawienia niestandardowe (rysunek 6);

Po zakończeniu pomiaru wyświetlacz LCD wyświetla:wyświetli, że test jest zakończony. Następnie naciśnij klawisz Potwierdź, aby wrócić do strony uruchomienia (rysunek 1).

wartość napięcia i średnia wartość kubka olejowego (rysunek 7).
