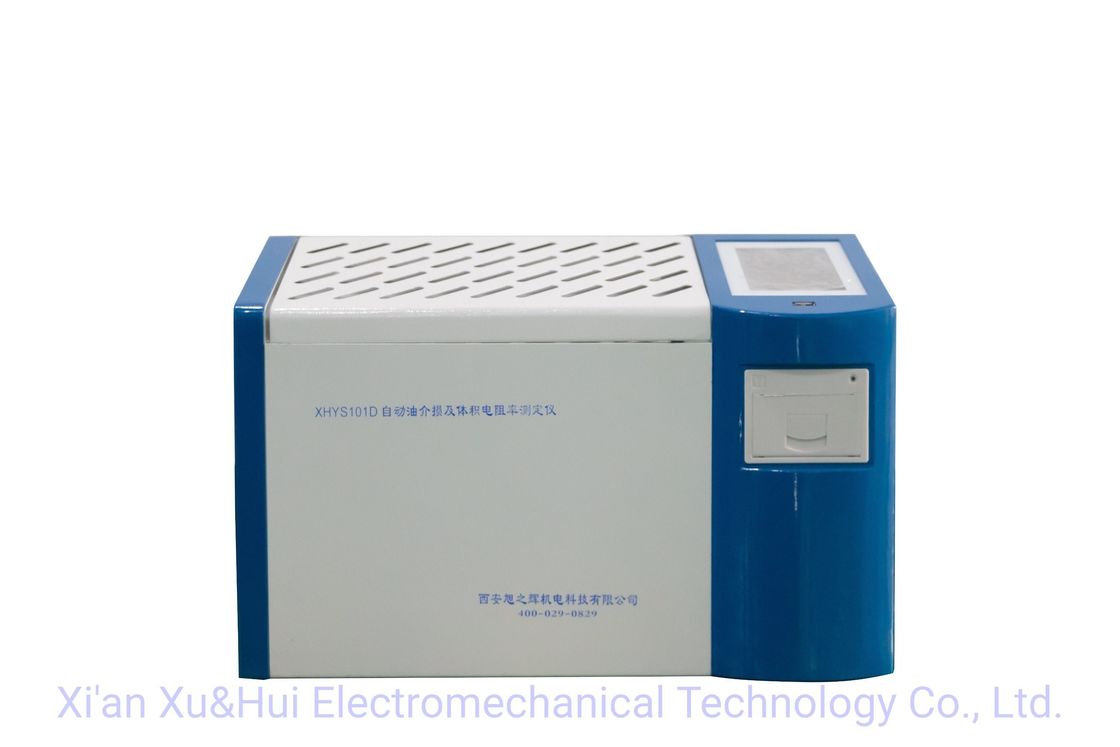

Dostosowanie XHYS101 Układ pomiaru współczynnika rozpraszania oleju izolacyjnego i odporności
Wprowadzenie
System pomiaru współczynnika rozpraszania oleju izolacyjnego i rezystywności DTL, zaprojektowany i wyprodukowany na podstawie normy GB/T5654-2007 dla płynnych materiałów izolacyjnych o względnej przepuszczalności,pomiar współczynnika strat dielektrycznych i rezystywności prądu stałego.Jest on stosowany do pomiaru współczynnika rozpraszania dielektrycznego i rezystywności prądu stałego oleju izolacyjnego i innych płynów izolacyjnych.i integruje komórkę testową, kontroler temperatury, czujnik temperatury, mostek testowy straty dielektrycznej, moc testowa prądu przemiennego, kondensator standardowy, licznik wysokiego oporu, źródło wysokiego napięcia prądu stałego i inne główne komponenty.Instrument przyjmuje pełną technologię cyfrową i wszystkie inteligentne automatyczne pomiary, jest wyposażony w duży kolorowy ekran (800*480) wyświetlacz LCD, który na każdym kroku został poproszony Chińczyków, wyniki badań mogą być automatycznie przechowywane i wydrukowane wyjście,aby operator bez specjalistycznego szkolenia był w stanie wykorzystać go biegle.
Główne funkcje i cechy
1. Komórka testowa wykorzystująca trójelektrodową strukturę zgodną z normą krajową GB/T5654-2007, z rozstawem elektrod 2 mm,może wyeliminować wpływ przepustowości i wycieku na wyniki badań strat dielektrycznychTo urządzenie jest...
Zapewniamy, że komórka badawcza jest wyposażona w przełącznik magnetyczny do odprowadzania oleju, a w przypadku jej nieusunięcia możemy opróżnić komórkę badawczą i wypłukać ją próbką.
2. InstrumentPrzyjmuje algorytm ogrzewania indukcyjnego o średniej częstotliwości, PID, kontrolę temperatury.n komórka badawcza i ciało grzewcze, równomierne ogrzewanie, szybka prędkość, wygodne sterowanie, ścisła kontrola temperatury w zakresie błędu ustawionej temperatury.
Wewnętrzny kondensator standardowy ma pojemność trójelektrodową SF6 napełnioną gazem, a jego utrata dielektryczna kondensatora i pojemność elektryczna są niezależne od temperatury otoczenia, wilgotności i innych skutków,aby dokładność przyrządu mogła być zapewniona nawet po długotrwałym użyciu.
4. zasilanie prądem bieżącym testowe przy użyciu konwersji AC-DC-AC, skutecznie unikać wahania napięcia sieci i częstotliwości na skutek dokładności pomiaru strat dielektrycznych.urządzenie może prawidłowo działać.
5. Doskonała funkcja ochrony; w przypadku przekrętu napięcia, przepływu lub krótkiego przekrętu wysokiego napięcia, instrumenty mogą szybko odciąć ciśnienie i wydać komunikat ostrzegawczy.W przypadku awarii czujnika temperatury lub nie podłączonego, przyrząd wyświetli również komunikat ostrzegawczy.
6W średniej częstotliwości podgrzewania indukcyjnego istnieje ograniczający temperaturę przekaźnik.Kiedy temperatura przekracza 120 stopni, przyrząd uwalnia przekaźnik i zatrzymuje ogrzewanie.
7. bardziej wygodne jest ustawienie parametrów eksperymentalnych. zakres temperatury 0 ~ 125oC, zakres napięcia AC 500 ~ 2000V, zakres napięcia DC 0 ~ 500V.
8. Korzystanie z dużego wyświetlacza LCD z oświetleniem z tyłu i wyraźnym wyświetlaczem. Przyjazny interfejs, po prostu podążaj za chińskim menu, wprowadź polecenie, instrument może być automatycznie testowany.I automatycznie przechowywać i drukować wyniki badań.
9Wbudowany zegar w czasie rzeczywistym umożliwia zapisywanie, wyświetlanie i drukowanie daty i godziny badania wraz z wynikami badania.
10. Funkcje kalibracyjne czyszczonej komórki suchej. Pomiar pojemności komórki suchej i współczynnik strat dielektrycznych może określić jej warunki czyszczenia i montażu.
dane kalibracyjne są automatycznie zapisywane w taki sposób, aby ułatwiać obliczanie względnej przepuszczalności i rezystywności prądu stałego.
Opis PANELI I OPERACJA WIERZY, KTÓRYJ WYMUSZĄ UWAGI
Instrukcje obsługi przyrządu i kwestie wymagające uwagi
1Instrument musi być niezawodnie uziemiony, wejście zasilania prowadzi do zasilania AC220V.
2. Otwórz pokrywę zbiornika i wyjąć komórkę testową, powinniśmy zamknąć pokrywę zbiornika, podczas ogrzewania i testowania strat dielektrycznych.
3Pokrywka jest ochronna i gdy ją otworzysz, przerwie ogrzewanie i wysokie ciśnienie.
4.Podczas badania występuje wysokie ciśnienie i wysoka temperatura.Nie kontaktuj się z komórką testową, kablem i gniazdem, gdy zasilanie jest elektryczne i testowane.
5Jeżeli w trakcie badania pojawi się zjawisko nieprawidłowego zatrzymania, należy ponownie włączyć układ i ponownie uruchomić przyrząd.Wykorzystuje się tylko dedykowaną do danego produktu linię zasilania zgodnie ze specyfikacją produktu.Instrument musi być odpowiednio uziemiony.
Oprócz uziemienia przewodnika uziemienia linii energetycznej, kolumny uziemienia powłoki produktu muszą być uziemione Aby zapobiec, przewodnik uziemienia musi być podłączony do ziemi.Przed podłączeniem do końcówek wejściowych lub wyjściowych produktu, upewnij się, że produkt jest prawidłowo uziemiony.Przed podłączeniem tego produktu, proszę zapoznać się z instrukcją obsługi produktu, aby lepiej zrozumieć informacje o wartościach klasyfikacyjnych.Należy stosować tylko rurę ochronną zgodnie z przepisami dotyczącymi tego typu produktu i klasyfikacji. Nie uruchamiać, gdy istnieje podejrzenie awarii. Jeśli podejrzewasz, że produkt jest uszkodzony, skontaktuj się z naszym personelem naprawy, aby sprawdzić i nie kontynuować operacji rozruchu.Wyrównanie gniazda lokalizacji, gdy elektroda wewnętrzna w elektrodę zewnętrzną. Nie stosować w wilgotnych warunkach. Nie stosować w warunkach wybuchowych. Utrzymać powierzchnię czystą i suchą.niewłaściwe użycie może zagrozić bezpieczeństwu, przed użyciem tego przyrządu należy uważnie przeczytać instrukcję obsługi!
