Analizator gazu SF6 — tester wilgotności, czystości i produktów rozkładu
Model: XHJL309 | Kompleksowy analizator SF6 3 w 1 dla podstacji GIS
Przegląd produktu

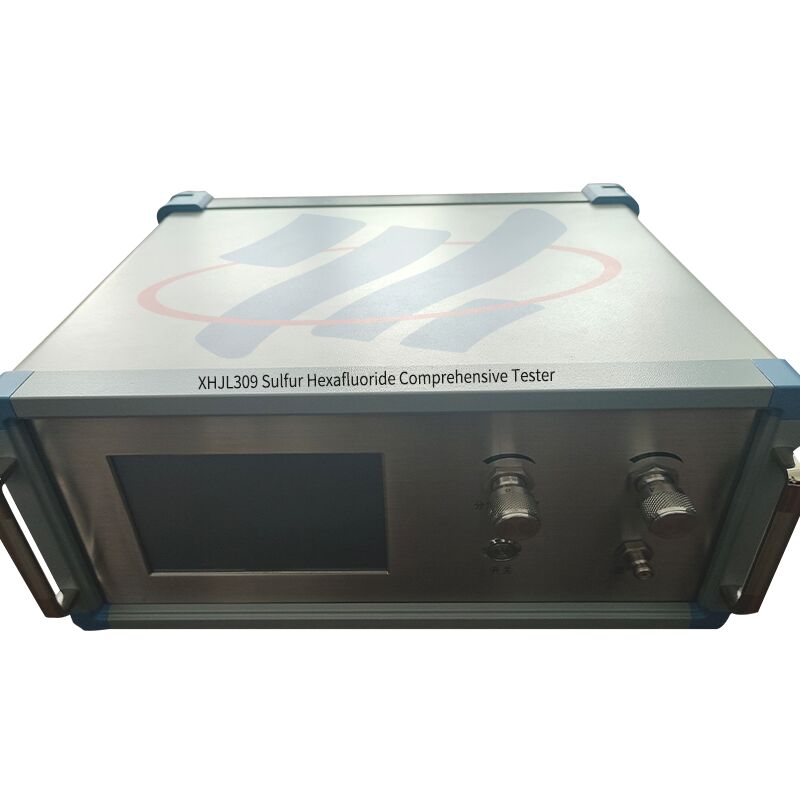

Kompleksowy tester SF6 XHJL309 integruje miernik wilgotności, miernik czystości SF6 i analizator produktów rozkładu SF6 w jednym urządzeniu, zastępując funkcje trzech oddzielnych urządzeń. Podczas jednej wizyty terenowej operator wykonuje detekcję wszystkich trzech wskaźników, oszczędzając do dwóch trzecich zużycia gazu pomiarowego, jednocześnie zmniejszając obciążenie pracą i poprawiając wydajność pracy. Urządzenie bezpośrednio wyświetla punkt rosy, wilgotność (ppm), czystość SF6, zawartość SO2, H2S i CO wraz z temperaturą otoczenia, wilgotnością, czasem i datą, zapewniając pełny obraz stanu gazu SF6 w rozdzielnicach GIS i urządzeniach podstacji.
Zastosowania i grupa docelowa: Zaprojektowany dla producentów rozdzielnic GIS wykonujących testy odbiorcze w fabryce, dostawców i firm recyklingowych SF6 weryfikujących jakość gazu, dostawców usług eksploatacji i konserwacji rozdzielnic wysokiego napięcia, dystrybutorów i agentów przyrządów do testów energetycznych oraz zintegrowanych firm świadczących usługi energetyczne, które potrzebują mierzyć punkt rosy, czystość i produkty rozkładu gazu SF6 w podstacjach GIS i komorach wyłączników.
Kluczowe specyfikacje
| Parametr |
Specyfikacja |
| Model |
XHJL309 |
| Zakres pomiaru czystości |
0% ∼ 100%, dokładność 0,5%, czas pomiaru 2 minuty |
| Zakres punktu rosy |
-80°C ∼ +20°C |
| Dokładność punktu rosy |
±1,0°C (-60°C ∼ +20°C); ±2°C (-80°C ∼ -60°C) |
| Zakres H2S / SO2 / CO |
0 ∼ 100ppm, minimalna detekcja 0,1ppm, dokładność 0,5%, powtarzalność 2% |
| Czas reakcji |
Przy +20°C: 63% w 5s, 90% w 45s; (-60°C ∼ +20°C): 63% w 10s, 90% w 240s |
| Temperatura otoczenia |
-30°C ∼ +60°C (praca -40°C ∼ +80°C) |
| Wilgotność otoczenia |
0 ∼ 100% RH |
| Zasilanie |
AC 220V / wbudowana bateria litowo-jonowa 4Ah |
| Wydajność baterii |
Ponad 10 godzin ciągłej pracy; czas ładowania ≤ 20 godzin |
| Przechowywanie danych |
Do 200 grup danych testowych |
| Wymiary |
250 × 150 × 300mm |
| Certyfikacja |
ISO / CE |
Cechy wydajności
Prawdziwa konstrukcja 3 w 1: Łączy miernik wilgotności, miernik czystości i analizator produktów rozkładu w jednym urządzeniu, zastępując trzy oddzielne urządzenia i jedną trzecią obciążenia pracą w terenie.
Oszczędność gazu: Wykonuje wszystkie trzy wskaźniki podczas jednej wizyty terenowej, oszczędzając do dwóch trzecich zużycia gazu SF6 na cykl testowy.
Szybkie testowanie: Pomiar punktu rosy zajmuje około 5 minut na przedział, podczas gdy pomiary czystości i rozkładu zajmują około 2 minut każdy.
Złącza samoblokujące zapobiegające wyciekom: Importowane z Niemiec złącza samoblokujące zapewniają bezpieczne i niezawodne połączenie bez wycieku gazu.

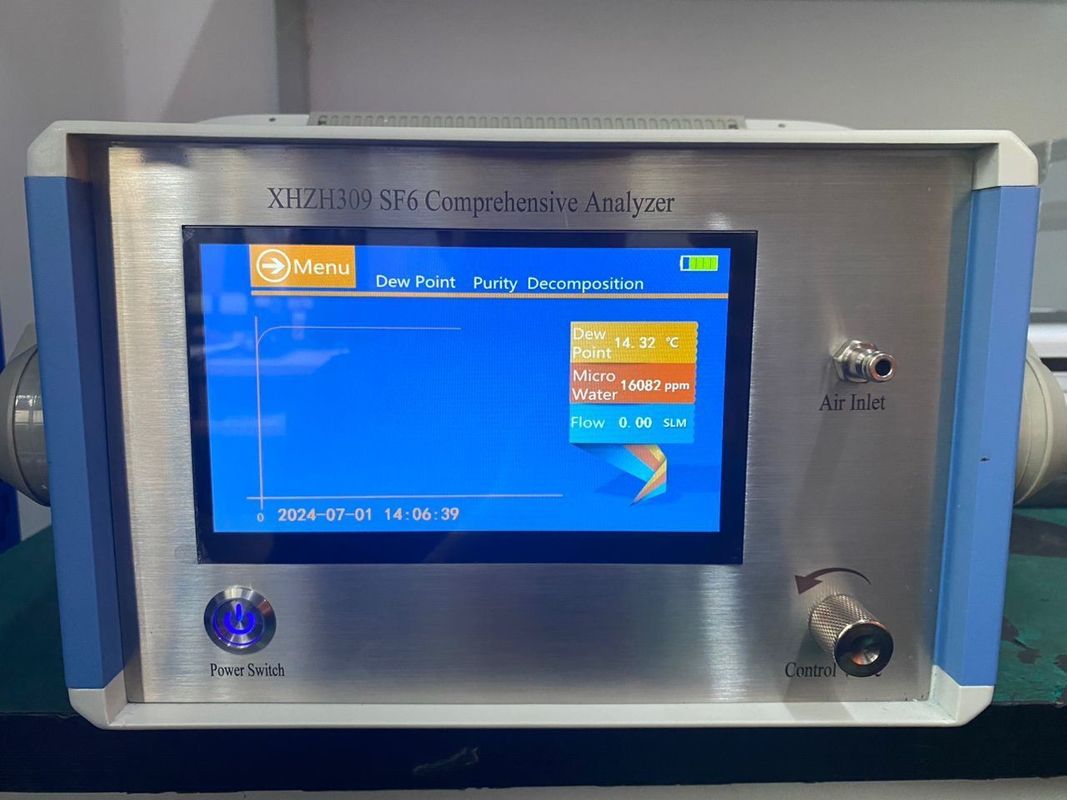

Duża pojemność przechowywania danych: Przechowuje do 200 grup danych testowych z wyświetlaniem krzywej na dużym ekranie pokazującym proces pomiaru punktu rosy.
Wbudowana bateria 10-godzinna: Wbudowana bateria litowo-jonowa 4Ah umożliwia pełny dzień testów terenowych bez zewnętrznego zasilania.
Wartość Trzy w Jednym
Jedno urządzenie, trzy funkcje: Punkt rosy (wilgotność), czystość i produkty rozkładu (H2S, SO2, CO) są mierzone przez jeden analizator, eliminując potrzebę przenoszenia i przełączania między trzema urządzeniami.
Oszczędność gazu o dwie trzecie: Jedno podłączenie i jeden przepływ gazu wykonują wszystkie pomiary, znacznie zmniejszając zużycie SF6 i koszt uzupełniania drogiego gazu izolacyjnego.
Szybsze rundy terenowe: Zmniejszony czas konfiguracji na punkt pomiarowy pozwala zespołom konserwacyjnym na ukończenie większej liczby komór GIS w ciągu dnia roboczego.
Pełny obraz stanu: Jednoczesne wyświetlanie punktu rosy, czystości i gazów rozkładu ujawnia pełny stan zdrowia gazu SF6 w jednym widoku, wspierając dokładne decyzje dotyczące konserwacji.
Uproszczone szkolenie: Jedno urządzenie oznacza jedną procedurę obsługi, skracając czas szkolenia nowych operatorów i standaryzując jakość testów w zespołach.
FAQ
P1: Jakie funkcje łączy tester SF6 XHJL309?
Łączy miernik wilgotności, miernik czystości SF6 i analizator produktów rozkładu SF6 w jednym urządzeniu, mierząc punkt rosy, wilgotność (ppm), czystość SF6, zawartość SO2, H2S i CO podczas jednej wizyty terenowej.
P2: Ile gazu oszczędza konstrukcja 3 w 1?
Wykonanie wszystkich trzech testów wskaźników za pomocą jednego urządzenia i jednego przepływu gazu oszczędza do dwóch trzecich zużycia gazu pomiarowego w porównaniu do używania trzech oddzielnych urządzeń.
P3: Jaki jest zakres pomiaru i dokładność?
Zakres czystości wynosi 0-100% z dokładnością 0,5%, zakres punktu rosy wynosi od -80 do +20 stopni C, a zakresy H2S, SO2 i CO wynoszą 0-100ppm z minimalną detekcją 0,1ppm i dokładnością 0,5%.
P4: Czy analizator może być używany do testów w terenie?
Tak, jest zasilany przez wbudowaną baterię litowo-jonową 4Ah obsługującą ponad 10 godzin ciągłej pracy, i posiada importowane z Niemiec złącza samoblokujące do bezpiecznych, szczelnych połączeń w terenie.
P5: Ile danych testowych można przechowywać?
Urządzenie może przechowywać do 200 grup danych testowych i wyświetla proces pomiaru punktu rosy za pomocą funkcji krzywej na dużym ekranie dla wygodnej analizy i przeglądu.
