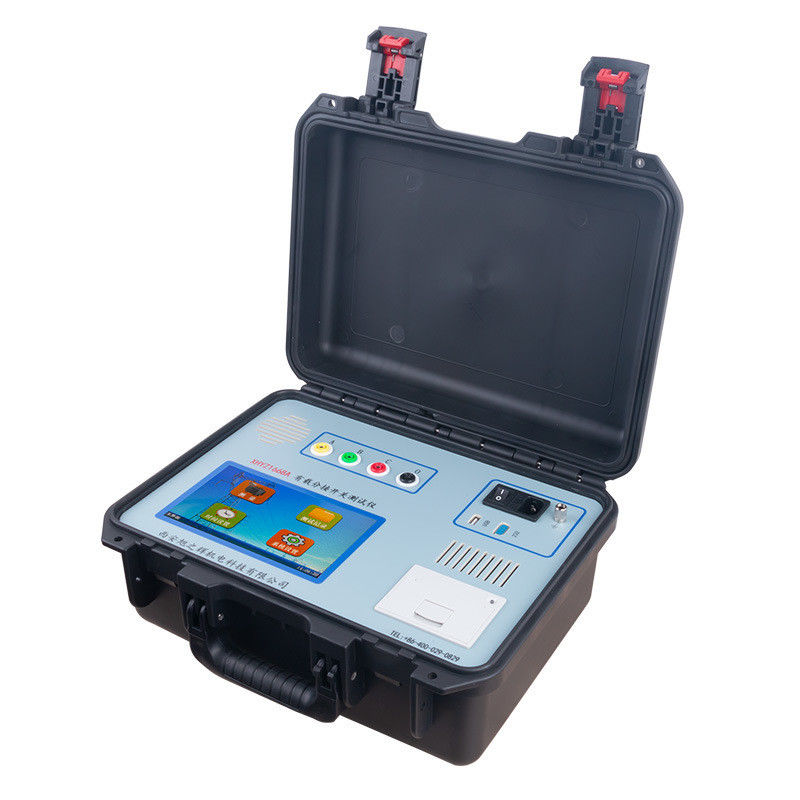

Wykrywacz wyłączników na obciążenie XHYZ1688
XHYZ1688 jest specjalnym instrumentem przeznaczonym do pomiaru formy fali przejściowej, czasu przejścia,wartości natychmiastowego przejścia rezystancji i trójfazowej synchronizacji transformatorów na obciążeniu (OLTC). Zmiennik z napięciem jest jedyną ruchomą częścią podłączoną do obwodu transformatora, więc jego stan bezpośrednio wpływa na bezpieczną pracę całego transformatora.Zgodnie z regulaminem dotyczącym przekazywania urządzeń energetycznych i badań zapobiegawczych, należy sprawdzić sekwencję działania przełącznika pod obciążeniem i regularnie mierzyć czas przełączania.Ten instrument posiada wysoki stopień inteligencji z pełnym chińskim menu i prostą obsługęJego kompaktowy rozmiar, lekka waga i silna zdolność przeciwdziałania zakłóceniom znacznie zmniejszają intensywność pracy personelu terenowego.co czyni go idealnym narzędziem dla jednostek wytwarzania energii i zasilania, a także producentów transformatorów w celu zapewnienia bezpiecznej produkcji i poprawy jakości produktów.
Aplikacje i odbiorcy docelowi:Wykonane dla producentów transformatorów wykonujących fabryczną akceptację i kontrolę jakości wychodzących transformatorów na obciążeniu,zespoły badań zapobiegawczych elektrowni i przedsiębiorstw użyteczności publicznej wykonujące przepisy dotyczące przekazywania i badań zapobiegawczych, warsztaty remontowe i konserwacyjne OLTC, zespoły ds. uruchamiania nowych podstacji i akceptacji,i przedsiębiorstwa zajmujące się instalacją i uruchomieniem urządzeń elektrycznych, które weryfikują działanie odkurzacza przed podłączeniem do sieci.
Główne specyfikacje
| Parametry |
Specyfikacja |
| Prąd wyjściowy |
1.0A, 0.5A, 0.2A |
| Zakres odporności przejściowej |
0.3Ω~20Ω (1,0A), 5Ω~40Ω (0,5A), 20Ω~100Ω (0,2A) |
| Zakres czasu przejścia |
0~320 ms |
| napięcie w otwartym obwodzie |
24V |
| Dokładność pomiaru |
Odporność przejściowa: ±(5% odczyt ±0,1Ω); czas przejściowy: ±(0,1% odczyt ±0,2 ms) |
| Wskaźnik pobierania próbek |
20 kHz |
| Przechowywanie danych |
500 grup wbudowanych, utrzymywanych w przypadku awarii zasilania |
| Wyświetlacz |
7-calowy LCD o wysokiej jasności |
| Temperatura pracy |
-10°C do 50°C |
| Wilgotność robocza |
≤ 85% RH |
| Zasilanie |
AC220V±10%, 50±1Hz |
| Wymiary |
Jednostka główna 360 mm × 290 mm × 170 mm; skrzynia kablowa 360 mm × 290 mm × 170 mm |
| Waga |
Jednostka główna 6,15 kg; skrzynka kablowa 4,55 kg |
Zaawansowane funkcje
Duży prąd wyjściowy z lekką masą, znacznie zmniejszający obciążenie pracą w terenie
Badania transformatorów podłączonych YN, Y i Δ z wartościami oporu wyświetlanymi bezpośrednio bez konwersji
Wspiera zarówno metody pomiarowe z nawijaniem jak i bez nawijania
Wyświetlacz kształtu fali automatycznie dostosowuje opór i amplitudę czasu zgodnie z wartościami pobierania próbek
Kompletny obwód ochrony o wysokiej niezawodności

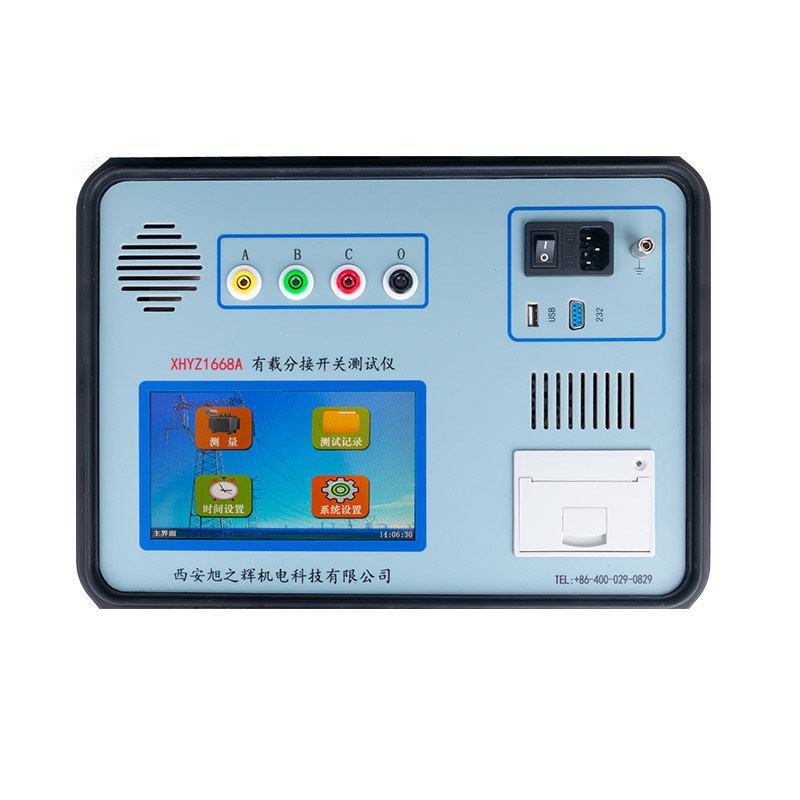

7-calowy duży wyświetlacz LCD dla wygodnej obsługi w miejscu
Automatycznie zapisuje do 500 grup danych wewnętrznie
Wbudowana szybka drukarka do natychmiastowego drukowania wyników badań
Interfejsy USB i RS232 do przesyłania danych
Poziom filtra i podświetlenie tylne regulowane w ustawieniach systemu dla optymalnej czytelności pola
Instrument ten zapewnia inżynierom badawczym OLTC wiarygodne i kompleksowe rozwiązanie do oceny warunków wymiennika kranu, pomagając producentom,Wykonawcy i zespoły eksploatacyjne wykrywają usterki rezystorów przejściowych, wiosenne starzenie się i wady kontaktowe, zanim doprowadzą one do awarii transformatora.
Częste pytania
P1: Dla kogo jest zaprojektowany ten tester zmieniający napięcie?
Jest przeznaczony dla producentów transformatorów wykonujących fabryczną akceptację i wyjściową kontrolę jakości urządzeń do zmiany napięcia, zespołów badań zapobiegawczych elektrowni i przedsiębiorstw użyteczności publicznej,Warsztaty remontu i konserwacji OLTC, nowych zespołów ds. uruchamiania i odbioru stacji podłączeniowych oraz przedsiębiorstw zajmujących się instalacją i uruchamianiem urządzeń elektrycznych, które weryfikują działanie wymiennika przed podłączeniem.
P2: Jakie testy może wykonać XHYZ1688?
Mierzy formę fali przejściowej, czas przejścia, wartości natychmiastowego oporu przejściowego i trójfazową synchronizację transformatorów na obciążeniu.Obsługuje również weryfikację sekwencji działania przełączania przełącznika, spełniające wymagania regulaminu dotyczącego przekazywania urządzeń silnikowych i badań zapobiegawczych w zakresie sprawdzania sekwencji działania i pomiaru czasu przełączania.
P3: Czy można przetestować różne połączenia z przekierowaniami transformatorów?
Tak, XHYZ1688 testuje podłączone transformatory YN, Y i Δ, a wartości oporu są wyświetlane bezpośrednio bez ręcznej konwersji.Obsługuje zarówno metody pomiarowe z zawijaniem, jak i bez zawijaniaW przypadku transformatorów podłączonych w układzie Y bez przewodu w punkcie neutralnym wspierane jest pomiar dwufazowy z konwersją, a specjalne wskazówki dotyczące okablowania są dostarczane dla uzwojen Δ.
P4: Jakie są zakresy pomiarów i dokładność?
Prąd wyjściowy ma trzy biegi 1,0A, 0,5A i 0,2A. Zakres pomiaru oporu przejściowego wynosi od 0,3Ω do 100Ω w zależności od wybranej biegi, z dokładnością odczytu ± 0,5% ± 0,1Ω.Zakres pomiaru czasu przejścia wynosi od 0 do 320 ms z dokładnością ±(00,1% odczytu ± 0,2 ms), a częstotliwość pobierania próbek osiąga 20 kHz w celu dokładnego wychwytywania formy fali.
P5: Czy XHYZ1688 jest wygodny do użytku w terenie?
Instrument ma 7-calowy wyświetlacz LCD o wysokiej jasności, pełne chińskie menu, wbudowaną szybką drukarkę, interfejs USB i RS232 i może automatycznie zapisywać do 500 grup danych.Główna jednostka waży tylko 6.15 kg, a skrzynka kablowa 4,55 kg, z silną zdolnością anty-zakłócenia, dzięki czemu jest łatwy do przenoszenia i obsługiwania w podstawach, elektrowniach i zakładach produkcyjnych.
