Tester deformacji uzwojeń transformatora z analizą SFRA i certyfikatem

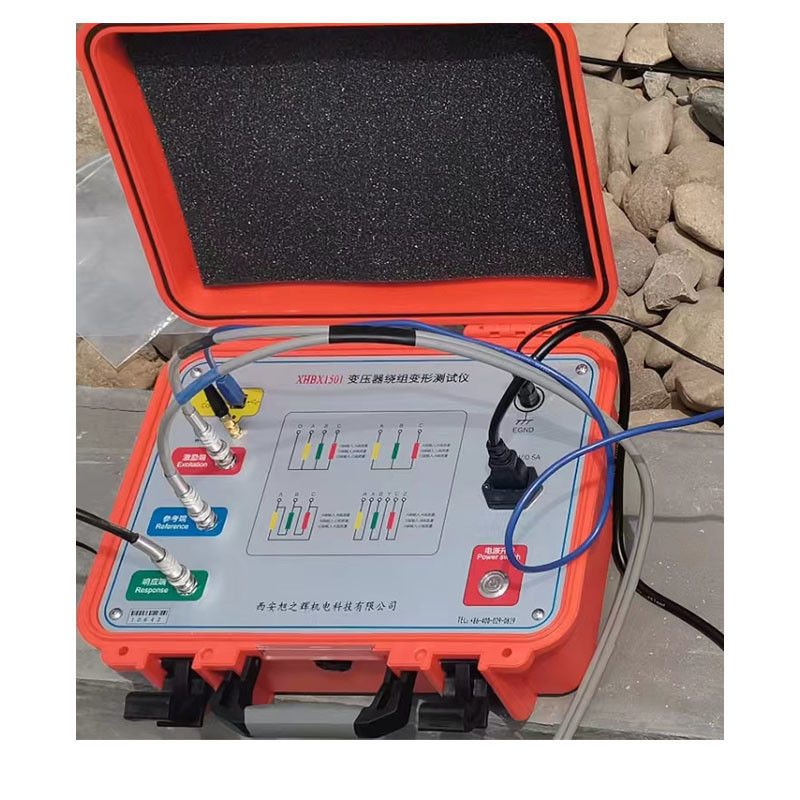

XHBX1501 Badanie odkształceń uzwojenia transformatora
Zestaw badawczy SFRA dla transformatora

Opis produktu

Transformator owijania deformacji tester oparte może dokonać dokładnej diagnozy wewnętrznej usterki transformatora na podstawie pomiaru parametrów charakterystycznych owijania transformatora wewnątrz,wykorzystując metodę analizy odpowiedzi częstotliwości (FRA) opracowaną i ulepszoną przez kraje rozwinięte.
Niniejsza norma ma zastosowanie do wykrywania usterek wewnętrznych w konstrukcji transformatorów mocy 63-500 kV.

Główne cechy

1Badanie może być przeprowadzone bez podnoszenia osłony i rozbierania transformatora.

2Przyjąć najpopularniejszą metodę pomiaru.

3Ten przyrząd może mierzyć transformatory powyżej 6 kV.

4. Używa ona podzielonej struktury, host testowy i komputer host są połączone przez USB lub połączenie sieciowe, może być używany swobodnie, gdy jest podłączony.

5Podłoże jest proste i łatwe w obsłudze.

6Zakres dynamiczny pomiaru: -100 dB ~ 20 dB.

7Oprogramowanie analityczne jest potężne, a wskaźniki oprogramowania i sprzętu spełniają krajowy standard DL/T911-2004.

8. Pomiar przesuwania przy użyciu rozkładu liniowego lub logarytmicznego.

9Kanał odpowiedzi ma wiele zakresów i automatycznie dostosowuje zakres podczas procesu pomiaru.

Główne parametry techniczne

★ Tryb skanowania:

1. Liniowe rozkład skanowania
   Zakres pomiaru skanowania: (10Hz) - (10MHz) 40000 punktów skanowania, rozdzielczość 0,25kHz, 0,5kHz i 1kHz
2. Rozkład pomiarów skanujących częstotliwości segmentów

1. Zakres pomiaru amplitudy (-120 dB) do (+20 dB)
2. Dokładność pomiaru amplitudy: 0,1 dB
3. Dokładność częstotliwości skanowania: 0,01%
4. Impedancja wejścia sygnału: 1MΩ
5. Impedancja wyjściowa sygnału: 50Ω
6. Amplituda wyjściowa sygnału: ± 20V
7. Odsetek powtórzeń testu: 99,9%
8. Wymiary przyrządów pomiarowych (LxWxH) 300X340X120 (mm)
9. Rozmiar aluminiowego pudełka przyrządu (LxWxH) 310X400X330 (mm)
10. Całkowita masa: 13 kg
11. Temperatura pracy: -10oC do +40oC
12. Temperatura przechowywania: -20oC do +70oC
13. wilgotność względna: < 90%, nie kondensująca
