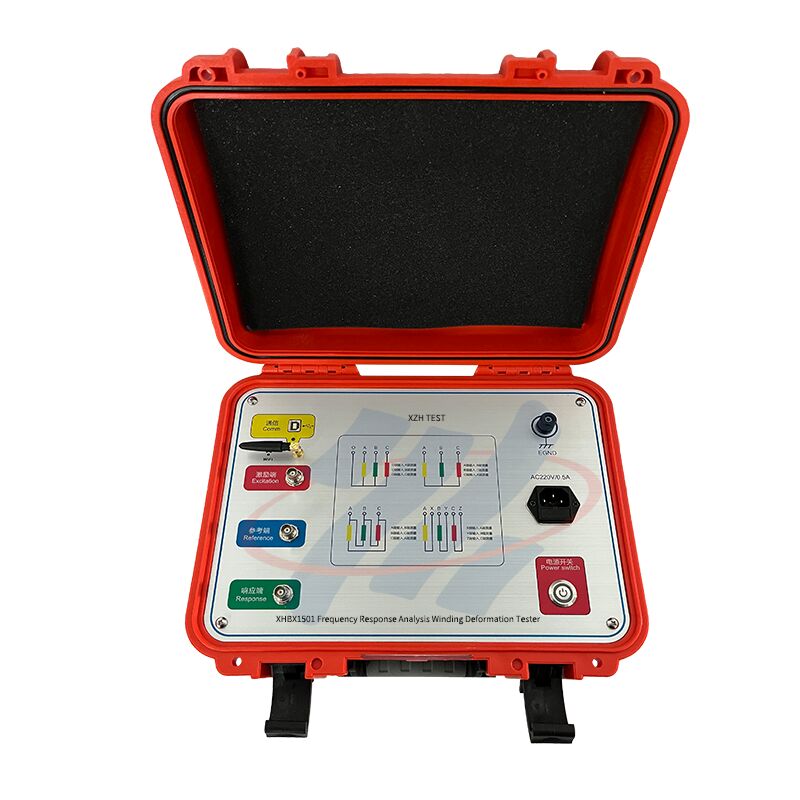

The transformer winding deformation tester can accurately judge the internal faults of the transformer based on the measurement of the characteristic parameters of the internal windings of the transformer and the internal fault frequency response analysis (FRA) method currently being developed and perfected by developed countries in the world.
Po zaprojektowaniu i wyprodukowaniu transformatora określane są jego cewki i struktura wewnętrzna.jeśli poziom napięcia jest taki sam i metoda uzwojenia jest taka sama, odpowiednie parametry (Ci, Li) każdej cewki powinny być pewne.i widma częstotliwości między odpowiednimi trójfazowymi cewkami są porównywalne.
Jeżeli w trakcie badania w transformatorze występują zwarcia między zakrętami lub fazami lub zderzenia podczas transportu, co powoduje względne przesunięcie cewki,i deformacji cewki z powodu napięcia elektromagnetycznego w warunkach zwarcia i usterki podczas pracy, parametry dystrybucji uzwojenia transformatora zostaną zainfekowane. wystąpią zmiany. To z kolei wpływa i zmienia pierwotne właściwości domeny częstotliwości transformatora, tj.zmiany amplitudy odpowiedzi częstotliwości i przesunięcia punktu częstotliwości rezonansu, itp. Badanie uzwojenia transformatora opracowane na podstawie metody analizy reakcji jest takim nowatorskim nieniszczącym urządzeniem do badania usterek wewnętrznych transformatorów.Jest odpowiedni do wykrywania wewnętrznych usterek konstrukcyjnych transformatorów mocy 63kV ~ 500kV.
Część zestawu zawierająca wszystkie następujące elementy:a następnie określa wewnętrzne uzwojenie transformatora na podstawie wielkości zmiany, amplituda i obszar zmiany odpowiedzi częstotliwości oraz trend zmiany odpowiedzi częstotliwości.Stopień zmiany może być wykorzystany do określenia, czy transformator został poważnie uszkodzony i wymaga przeglądu na podstawie wyników pomiarów.
W przypadku pracujących transformatorów, niezależnie od tego, czy w przeszłości zapisywano mapy charakterystyczne domeny częstotliwości,stopień usterki można również ocenić poprzez porównanie różnic w charakterystycznych map między cewkami wadliwych transformatorówOczywiście, jeśli zachowany zostanie zestaw oryginalnych schematów charakterystycznych obwijania transformatora,będzie łatwiej zapewnić dokładniejszą i skuteczniejszą podstawę stanu pracy transformatora, analizy i konserwacji po wypadku.
Wersja angielska dostępna, zapraszamy do kontaktu dla dalszych informacji
1System sterowania akwizycją wykorzystuje szybki i bardzo zintegrowany mikroprocesor.
2Interfejs USB do komunikacji między laptopem a instrumentem.
3Bezprzewodowy interfejs Bluetooth lub bezprzewodowy interfejs WIFI może być używany do komunikacji między laptopem a instrumentem.Bezprzewodowy interfejs WIFI może być łatwo używany na tabletach i smartfonach.
4. Ruch sprzętowy przyjmuje DDS dedykowane cyfrowej technologii szybkiego zamiatania.i krótki obieg kontaktowy międzyfazowy może być dokładnie zdiagnozowany poprzez badania.
5Wysokiej prędkości dwukanałowe 16-bitowe pobieranie próbek A/D (testy na miejscu zmieniają zmiennik, a krzywa formy fali znacząco się zmienia).
6Amplituda wyjściowa sygnału jest regulowana za pomocą oprogramowania, maksymalna wartość szczytowa amplitudy wynosi ± 10 V.
7Komputer automatycznie analizuje wyniki badań i generuje dokument elektroniczny (Word).
8Instrument posiada funkcje podwójnego systemu pomiarowego pomiaru częstotliwości liniowej i pomiaru częstotliwości segmentowanej,i jest kompatybilny z trybami pomiaru dwóch obecnych krajowych szkół technicznych.
9. Charakterystyka amplitudy i częstotliwości jest zgodna z krajowymi specyfikacjami technicznymi dla testerów charakterystyki amplitudy i częstotliwości.stopnia linearnego i stopnia logarytmicznegoDlatego drukowana krzywa może być krzywą stopniowania liniowego lub krzywą stopniowania logarytmicznego.
10Automatyczny system wykrywania i analizy danych
Horyzontalnie porównaj podobieństwa zakrętu pomiędzy trzema fazami A, B i C.
Wyniki analizy:
Konsekwencja jest bardzo dobra.
Dobra konsystencja
Słaba spójność
Konsistencja jest bardzo słaba.
Porównanie pionowe A-A, B-B, C-C odbiera pierwotne dane i dane bieżące w tej samej fazie w celu porównania deformacji uzwojenia.
Wyniki analizy:
Normalne uzwojenie
Łagodne deformacje
Umiarkowana deformacja
Ciężkie deformacje
11Dokumenty elektroniczne Word mogą być automatycznie generowane do zapisywania i drukowania.
12Instrument ten w pełni spełnia warunki techniczne normy mocy DL/T911-2016 "Metoda analizy reakcji częstotliwości na deformację uzwojenia transformatora mocy".
Metoda skanowania
1. Liniowe rozkład skanu
Zakres pomiarów częstotliwości zamiatania: (10Hz) - ((10MHz) 40000 punktów częstotliwości zamiatania, rozdzielczość wynosi 0,25 kHz, 0,5 kHz i 1 kHz.
2. Segmentowane rozkład pomiarów częstotliwościowych
zakres pomiaru częstotliwości przesiewu: (0,5kHz) - ((1MHz), 2000 punktów częstotliwości przesiewu;
(0,5 kHz) - ((10 kHz)
(10 kHz) - ((100 kHz)
(100 kHz) - ((500 kHz)
(500 kHz) - ((1000 kHz)
| Zakres pomiaru amplitudy | (-120 dB) do (+20 dB) |
| Dokładność pomiaru amplitudy | 00,1 dB |
| Dokładność częstotliwości skanowania | 00,005% |
| Impedancja wejścia sygnału | 1MΩ |
| Impedancja wyjściowa sygnału | 50Ω |
| Amplituda wyjściowa sygnału | ±20V |
| Wskaźnik powtórzeń badań w tej samej fazie | 990,9% |
| Rozmiar przyrządu pomiarowego | 370X300X170 (mm) |
| Całkowita masa | 13 kg |
| Temperatura pracy | -10 °C do +40 °C |
| Temperatura przechowywania | -20 °C do +70 °C |
| Względna wilgotność | < 90%, nie skondensowane |
![]()
1Wskaźnik deformacji zawijania transformatora składa się z części pomiarowej i części oprogramowania analitycznego.Część pomiarowa jest sterowana przez mikrokontroler dużych prędkości i składa się z generowania sygnału i pomiaru sygnałuCzęść pomiarowa jest podłączona do tabletu za pośrednictwem bezprzewodowego interfejsu WIFI, który nie wymaga podłączenia i jest łatwy w obsłudze.Bezprzewodowe interfejsy Bluetooth i USB mogą być również używane do podłączenia do tabletu lub laptopa.
2W trakcie procesu badawczego należy usunąć tylko przewód łącznikowy transformatora, a wszystkie badania można przeprowadzić bez zawieszenia osłony lub demontażu transformatora.
3Instrument posiada różnorodne funkcje pomiarowe systemu pomiaru częstotliwości linijnych.Interwał pomiaru częstotliwości można podzielić na 00,25 kHz, 0,5 kHz i 1 kHz, zapewniając dalszą analizę deformacji transformatora.
4Instrument jest wysoce inteligentny, łatwy w obsłudze i posiada wiele funkcji, takich jak automatyczne regulacje zakresu i automatyczne regulacje częstotliwości pobierania próbek.
5Oprogramowanie wykorzystuje platformę Windows i jest kompatybilne z systemami Win98/2000/WinXP/Win7/Win8/Win10. Zapewnia użytkownikom bardziej wygodny i łatwy w obsłudze interfejs wyświetlania.
6. Zapewnia porównawczą analizę krzywych historycznych, może ładować wiele krzywych historycznych do obserwacji jednocześnie i może specjalnie wybrać dowolną krzywą do analizy poziomej i pionowej.Wyposażone w ekspertyzowany inteligentny system analizy i diagnozy, może automatycznie zdiagnozować stan uzwojenia transformatora, obciążyć 6 krzywych jednocześnie, automatycznie obliczyć odpowiednie parametry każdej krzywej,automatycznie diagnozować deformację uzwojenia, i dostarczają wniosków odniesienia do diagnozy.
7Funkcja zarządzania oprogramowaniem jest potężna, w pełni uwzględniając potrzeby użytkowania na miejscu,i automatyczne zapisywanie parametrów stanu środowiska, aby zapewnić podstawę do diagnozowania deformacji uzwojenia transformatoraDane pomiarowe są automatycznie zapisywane i posiadają funkcję druku kolorowego, aby ułatwić użytkownikom tworzenie raportów z badań.
8. Oprogramowanie ma oczywiste cechy humanizacji. Większość pomiarów warunków są opcje. Szczegółowe parametry transformatora można zapisać do odniesienia diagnostycznego,i nie ma potrzeby wprowadzania ich na miejscuInformacje można dodawać i modyfikować później, co sprawia, że jest one wygodniejsze w użyciu.
9Po podłączeniu sygnałów wejściowych i wyjściowych i ustawieniu parametrów stanu, można zakończyć wszystkie badania.i historyczne krzywe kształtu fali można otworzyć podczas pomiaru w dowolnym momencie w celu porównania i obserwacji oraz w celu zatrzymania pomiaru.
10Czas pomiaru każdej fazy wynosi mniej niż 60 sekund, a całkowity czas wymagany do pomiaru odkształceń uzwojenia transformatora mocy o wysokiej mocy,średnie lub niskie uzwojenia (bez ograniczenia pojemności i poziomu napięcia) nie przekraczają 10 minut.
11.Podczas pomiaru transformatora pracownicy obsługi okablowania mogą umieszczać sygnały wejściowe i wyjściowe dowolnie bez wpływu na wyniki pomiarów.Personel przewodowy może zostać na zbiorniku transformatora bez schodzenia, co zmniejsza intensywność pracy.
![]()
![]()
