Tester deformacji uzwojeń transformatora XHBX1501 (metoda odpowiedzi częstotliwościowej) służy do testowania transformatorów mocy o napięciu 6 kV i wyższym oraz innych transformatorów specjalnego przeznaczenia.
Tester deformacji uzwojeń transformatora XHBX1501 wykorzystuje metodę analizy odpowiedzi częstotliwościowej do pomiaru deformacji uzwojeń transformatora zgodnie z krajowym standardem branży energetycznej DL/T911-2004. Polega na wykrywaniu charakterystyk odpowiedzi amplitudowo-częstotliwościowej każdego uzwojenia transformatora i porównywaniu wyników wykrywania w pionie lub w poziomie. Stopień zmiany charakterystyki odpowiedzi amplitudowo-częstotliwościowej określa deformację, która może wystąpić w uzwojeniu transformatora.

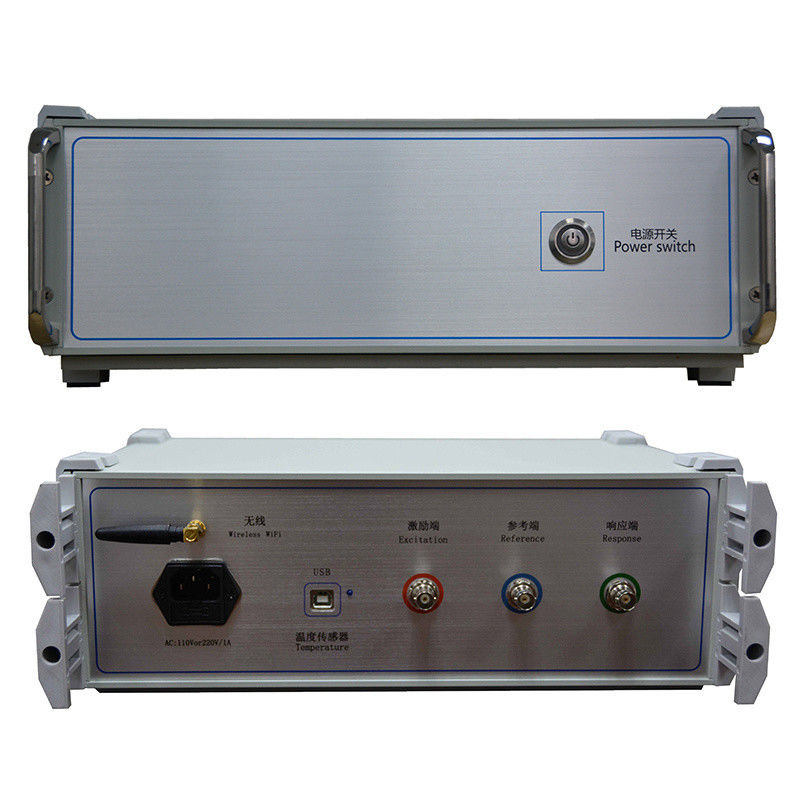

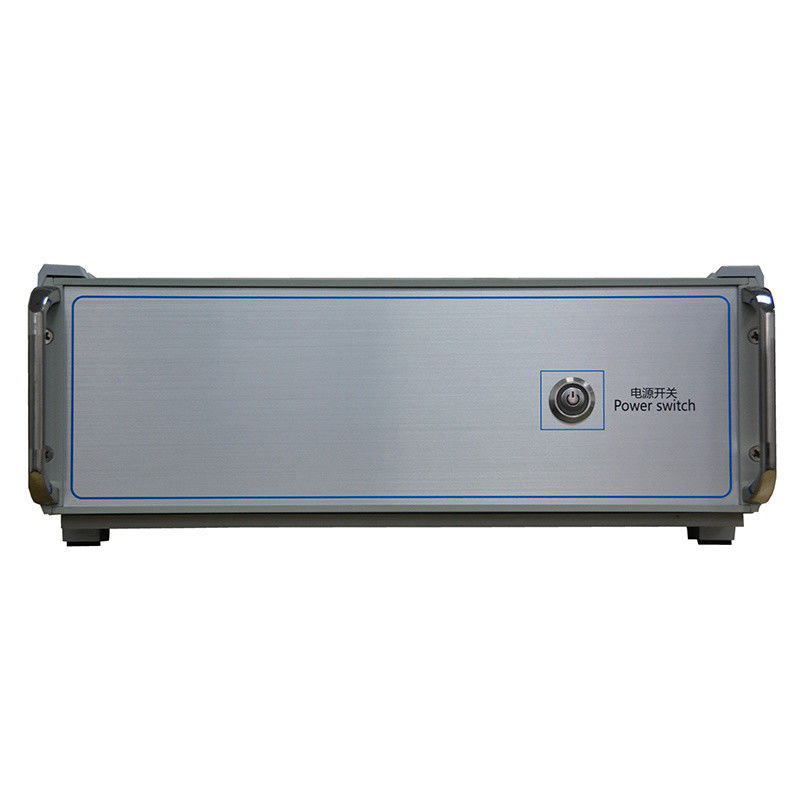

Składa się z części pomiarowej i części oprogramowania analitycznego. Część pomiarowa to czarna skrzynka składająca się z generowania sygnału i pomiaru sygnału. Część analityczna jest realizowana przez komputer przenośny, a część pomiarowa jest podłączona do komputera przenośnego za pośrednictwem USB lub sieci.



Cechy

1. Akwizycja i kontrola za pomocą szybkiego, wysoce zintegrowanego mikroprocesora.

2. Komunikacja Interfejs USB używany między laptopem a instrumentem.
3. Komunikacja między laptopem a instrumentem może korzystać z bezprzewodowego interfejsu Bluetooth lub bezprzewodowego interfejsu WIFI (opcjonalnie)
Bezprzewodowy interfejs WIFI może być wygodnie używany na tabletach i smartfonach.

4. Sprzęt wykorzystuje dedykowaną technologię szybkiego skanowania cyfrowego DDS (USA), która może dokładnie diagnozować usterki takie jak zniekształcone, wybrzuszone, przesunięte, przechylone uzwojenia, deformacje zwarciowe międzyzwojowe i zwarcia międzyfazowe.
5. Szybkie, dwukanałowe 16-bitowe próbkowanie A/D (w teście terenowym, przesuń przełącznik zaczepów, a krzywa falowa wykazuje wyraźną zmianę).
6. Amplituda wyjściowa sygnału jest regulowana przez oprogramowanie, maksymalna wartość szczytowa amplitudy wynosi ±10V.
Komputer automatycznie przeanalizuje wyniki testu i wygeneruje dokumenty elektroniczne (Word)

7. Instrument posiada podwójne funkcje pomiarowe: pomiar skanowania liniowego częstotliwości i pomiar skanowania częstotliwości segmentowej, kompatybilny z trybem pomiaru dwóch grup technicznych w Chinach
8. Charakterystyki amplitudowo-częstotliwościowe są zgodne z krajowymi specyfikacjami technicznymi dotyczącymi testera charakterystyk amplitudowo-częstotliwościowych. Współrzędna X (częstotliwość) ma indeksowanie liniowe i indeksowanie logarytmiczne, dzięki czemu można wydrukować krzywą z indeksowaniem liniowym i indeksowaniem logarytmicznym. Użytkownik może wybrać jeden z nich zgodnie z rzeczywistymi potrzebami.
9. Porównaj między fazami A, B, C - w porównaniu podobieństwa uzwojeń, a
wyniki analizy to:
doskonała spójność
dobra spójność
słaba spójność
raczej słaba spójność
Porównaj deformację uzwojeń, wywołując oryginalne dane i porównując je z bieżącymi danymi tej samej fazy, tj. A-A, B-B, C-C,
a wyniki analizy to:
normalne uzwojenie
łagodna deformacja
umiarkowana deformacja
poważna deformacja
10. Dokument elektroniczny Word może być automatycznie generowany w celu zapisywania i drukowania.

11. Instrument może w pełni spełniać wymagania techniczne normy elektrycznej DL/T911-2004 "Analiza odpowiedzi częstotliwościowej deformacji uzwojeń transformatora".

Tryb skanowania:
1. Rozkład skanowania liniowego
Zakres pomiaru skanowania: (10Hz) - (10MHz) 40000 punktów skanowania, rozdzielczość 0,25 kHz, 0,5 kHz i 1 kHz
2. Rozkład pomiaru skanowania częstotliwości segmentowej
Zakres pomiaru skanowania częstotliwości:
(0,5 kHz)-(1 MHz), 2000 punktów skanowania;
(0,5 kHz)-(10 kHz)
(10 kHz)-(100 kHz)
(100 kHz)-(500 kHz)
(500 kHz)-(1000 kHz)

3. Inne parametry techniczne:

Cechy użytkowania
1. Tester deformacji uzwojeń transformatora składa się z części pomiarowej i części oprogramowania analitycznego. Część pomiarowa jest sterowana przez szybki mikrokontroler i składa się z generowania sygnału i pomiaru sygnału. Część pomiarowa jest podłączona do tabletu za pośrednictwem bezprzewodowego interfejsu WIFI, który nie wymaga okablowania i jest łatwy w użyciu. Interfejsy bezprzewodowe Bluetooth i USB mogą być również używane do podłączenia do tabletu lub laptopa.
2. Podczas procesu testowania należy usunąć tylko szynę zbiorczą łączącą transformator, a wszystkie testy można wykonać bez zawieszania pokrywy lub demontażu transformatora.
3. Instrument posiada wiele funkcji pomiarowych systemu pomiaru liniowego zamiatania częstotliwości. Częstotliwość skanowania pomiaru zamiatania liniowego wynosi do 10 MHz. Interwał zamiatania częstotliwości można podzielić na 0,25 kHz, 0,5 kHz i 1 kHz, zapewniając więcej analiz deformacji transformatora.
4. Instrument jest wysoce inteligentny, łatwy w użyciu i posiada wiele funkcji, takich jak automatyczna regulacja zakresu i automatyczna regulacja częstotliwości próbkowania.
5. Oprogramowanie wykorzystuje platformę Windows i jest kompatybilne z systemami Win98/2000/WinXP/Win7/Win8/Win10. Zapewnia użytkownikom wygodniejszy i łatwiejszy w użyciu interfejs wyświetlania.
6. Zapewnia analizę porównawczą krzywych historycznych, może ładować wiele krzywych historycznych do obserwacji w tym samym czasie i może konkretnie wybrać dowolną krzywą do analizy poziomej i pionowej. Wyposażony w ekspercki system inteligentnej analizy i diagnozy, może automatycznie diagnozować stan uzwojenia transformatora, ładować 6 krzywych jednocześnie, automatycznie obliczać odpowiednie parametry każdej krzywej, automatycznie diagnozować deformację uzwojenia i dostarczać wnioski referencyjne do diagnozy.
7. Funkcja zarządzania oprogramowaniem jest potężna, w pełni uwzględniając potrzeby użytkowania w terenie i automatycznie zapisując parametry warunków środowiskowych, aby zapewnić podstawę do diagnozowania deformacji uzwojeń transformatora. Dane pomiarowe są automatycznie zapisywane i posiadają funkcję drukowania w kolorze, aby ułatwić użytkownikom tworzenie raportów z testów.
8. Oprogramowanie ma wyraźne cechy humanizacji. Większość mierzonych warunków to opcje. Szczegółowe parametry transformatora można zapisać w celu odniesienia diagnostycznego i nie ma potrzeby wprowadzania ich na miejscu. Informacje można dodawać i modyfikować później, co ułatwia użytkowanie.
9. Oprogramowanie jest wysoce inteligentne. Po podłączeniu sygnałów wejściowych i wyjściowych oraz ustawieniu parametrów warunków, cała praca pomiarowa może zostać zakończona, a historyczne krzywe przebiegów można otworzyć w dowolnym momencie podczas pomiaru w celu porównania i obserwacji oraz zatrzymania pomiaru.
10. Czas pomiaru każdej fazy wynosi mniej niż 60 sekund, a całkowity czas wymagany do pomiaru deformacji uzwojeń transformatora mocy z uzwojeniami wysokiego, średniego lub niskiego napięcia (bez ograniczeń co do pojemności i poziomu napięcia) wynosi nie więcej niż 10 minut.
