/Testujący współczynnik obrotowy transformatora /XHBB128B
Wprowadzenie

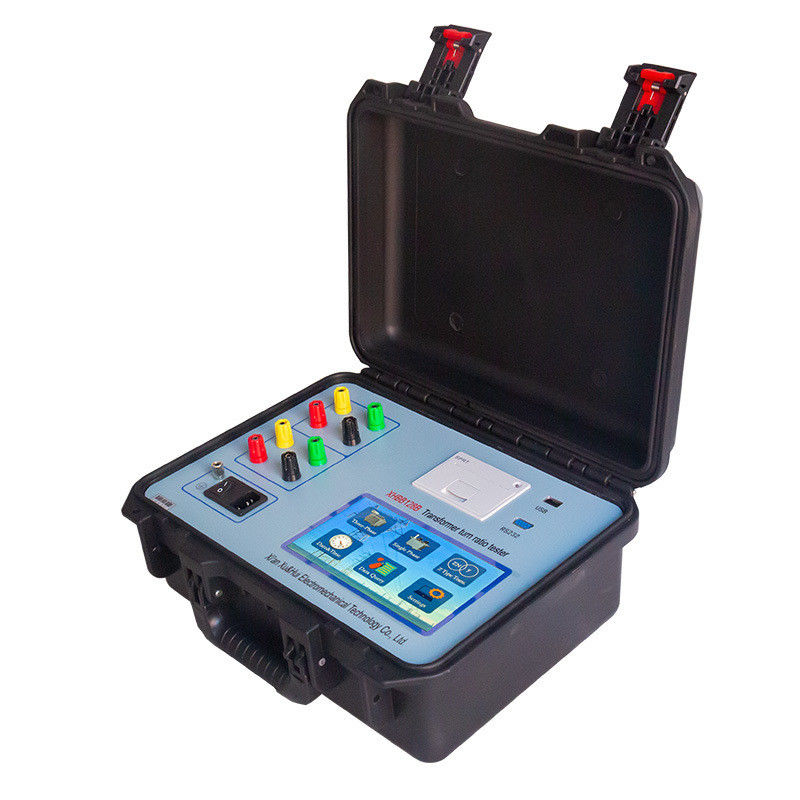

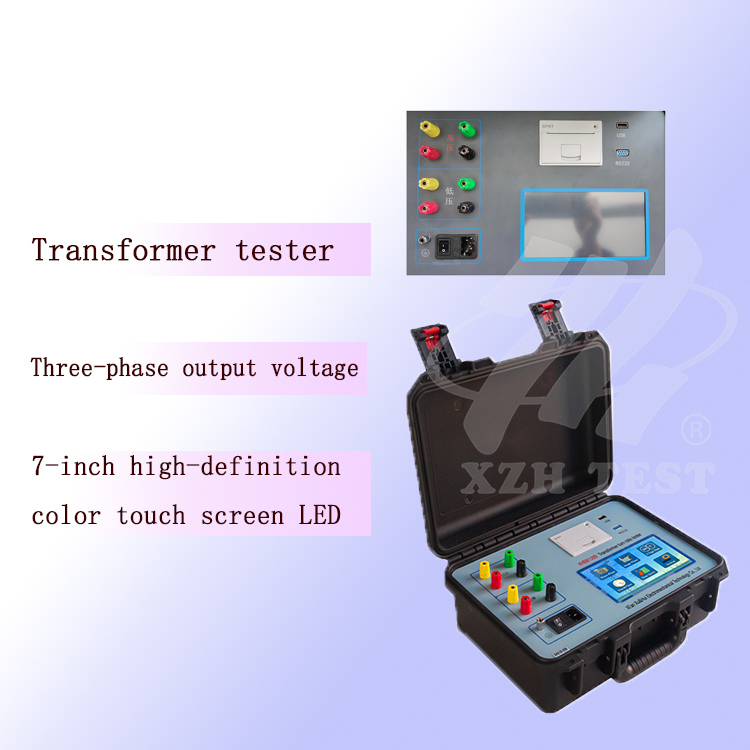

XHBB128B Transformer Turns Ratio Tester to trójfazowy instrument precyzyjny do weryfikacji współczynnika obrotowego transformatora i współczynnika napięcia.Podczas produkcji półproduktów i gotowych transformatorów mocy, a przed uruchomieniem nowo zainstalowanych transformatorów sprawdza prawidłowość współczynnika obrotowego, stan przełącznika, zwarcia międzywrotne i zdolność do pracy równoległej.W przeciwieństwie do tradycyjnych mostów proporcjonalnych z nieintuicyjnymi odczytami fazy po fazie, XHBB128B wykorzystuje trójfazowe zasilanie precyzyjnym falownikiem dla szybkiego testowania i wysokiej dokładności.
Kluczowe cechy
Wykorzystuje trójfazowe zasilanie precyzyjnym falownikiem zamiast jednofazowego zasilania sieciowego, eliminując wpływ harmonii podczas pomiaru w celu uzyskania dokładniejszych wyników;niezależnie od tego, czy źródłem mocy roboczej jest generator.
Wyjście trójfazowe poprawia prędkość badania, mierzy kąt międzyfazowy i automatycznie identyfikuje grupy okablowania transformatora 0-11.
Szeroka kompatybilność z transformatorami, zwłaszcza z transformatorami typu Z, prostownikiem, uziemieniem, piecem elektrycznym, przemiennikami fazowymi i balansami, z najbardziej kompleksowymi parametrami pomiarowymi.
Samodzielnie wykonany precyzyjny trzyfazowy inwerter z ochroną odwrotnego połączenia wysokiego i niskiego napięcia, ochroną przed zwarciem między skrętem, ochroną przed awarią otwierania i zamykania przełącznika,i pełna ochrona zwarcia wyjściowego dla zwiększonej stabilności.
Po wprowadzeniu parametrów znamionowych automatycznie mierzy współczynnik transformatora, wartość błędu i pozycję wymiennika kranu; dokładnie mierzy asymetryczne odbicie i obsługuje do 99 punktów odbicia.
7-calowy ekran dotykowy LCD o wysokiej rozdzielczości z modułowym wyświetlaczem i instrukcjami krok po kroku, umożliwiający obsługę przyrządu bez pomocy podręcznej.
Wydajność druku, interfejs napędu flash USB i interfejs RS232 dla wygodnego biura bez papieru.
Wielofunkcyjna plastikowa obudowa, odporna na zimno i temperaturę, uszczelniona i wodoodporna, odporna na upadki i wstrząsy do badań w terenie.
Specyfikacje techniczne
| Zakres badań |
0.9 ~ 10000 |
| Dokładność pomiaru |
±0,1% + 2 cyfry (0,9-500)
±0,2% + 2 cyfry (501-2000)
±0,5% + 2 cyfry (2001-10000) |
| Rozstrzygnięcie |
0.0001 minimum |
| Napięcie wyjściowe |
Automatycznie dostosowuje się do obciążenia |
| Zasilanie |
AC220V ±10%, 50 ±1 Hz |
| Temperatura otoczenia |
-10oC ~ 40oC |
| Względna wilgotność |
≤ 85%, bez kondensacji |
| Wymiary |
Głośnik: 360 × 290 × 170 mm
Pojemność kabli: 360 × 290 × 170 mm |
| Waga |
Gość: 5,9 kg
Pudełko kablowe: 5,65 kg |
Dla kogo?
Zbudowany dla profesjonalistów z linii produkcyjnej i terenowych, którzy potrzebują szybkiej, dokładnej weryfikacji współczynnika obrotowego na standardowych i specjalnych transformatorach,XHBB128B służy szerszej publiczności niż konwencjonalne mostki proporcjonalne:
Zakłady wytwarzające transformatory prowadzące kontrolę jakości linii produkcyjnych na półfabrykach i gotowych transformatorach.
Inżynierowie ds. uruchomienia elektrowni i podstacji oraz konserwacji zapobiegawczej.
Inne agencje badawcze i inspekcyjne.
Zespoły serwisowe dla transformatorów specjalnego przeznaczenia, takich jak transformatory typu Z, wyprostowarki, piece elektryczne, przemienników fazowych i balansów.
Lista opakowań
Szczegóły produktu
Częste pytania
1Dla kogo jest ten tester współczynnika skrętu?
Jest przeznaczony dla zakładów wytwarzających transformatory obsługujących kontrolę jakości linii produkcyjnych na półfabrykach i gotowych jednostkach oraz dla inżynierów ds. uruchomienia i konserwacji w elektrowniach,Podstawy i agencje badawcze zewnętrzne, które potrzebują szybkiego, dokładna weryfikacja stosunku w terenie.
2Czy może on testować transformatory specjalnego przeznaczenia, takie jak transformatory typu Z, rectifier lub elektryczne transformatory piecowe?
W przeciwieństwie do powszechnych mostów, obsługuje Z-typ, wyprostowacz, uziemienie, elektryczny piec, przemianę fazy i transformator równowagi.co czyni go właściwym wyborem dla zespołów serwisowych obsługujących niestandardowe floty transformatorów.
3Czy automatycznie identyfikuje grupę owijania transformatora?
Jego trójfazowy inwerter mierzy kąt interfazy i automatycznie identyfikuje grupy okablowania 0-11, co jest niezbędne dla inżynierów kontroli jakości weryfikujących poprawność uzwojenia linii produkcyjnych.
4Ile pozycji może sprawdzić?
obsługuje do 99 punktów odbioru i automatycznie oblicza błąd stosunku i dokładną pozycję odbioru, w tym asymetryczne zmiany odbioru,Idealne dla pracowników obsługi technicznej, którzy sprawdzają w trakcie obciążenia urządzenia do zmiany kranu.
5Jakiego zakresu pomiarów i dokładności mogą oczekiwać inżynierowie terenowi?
obejmuje zakres stosunku 0,9-10000 z dokładnością ±0,1% + 2 cyfr (0,9-500), ±0,2% + 2 cyfr (501-2000) i ±0,5% + 2 cyfr (2001-10000),zapewnienie wiarygodnych odczytów zarówno dla produkcji QC, jak i konserwacji zapobiegawczej.
