| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XZH Test |
| Orzecznictwo: | ISO/CE |
| Numer modelu: | XHXC105 |

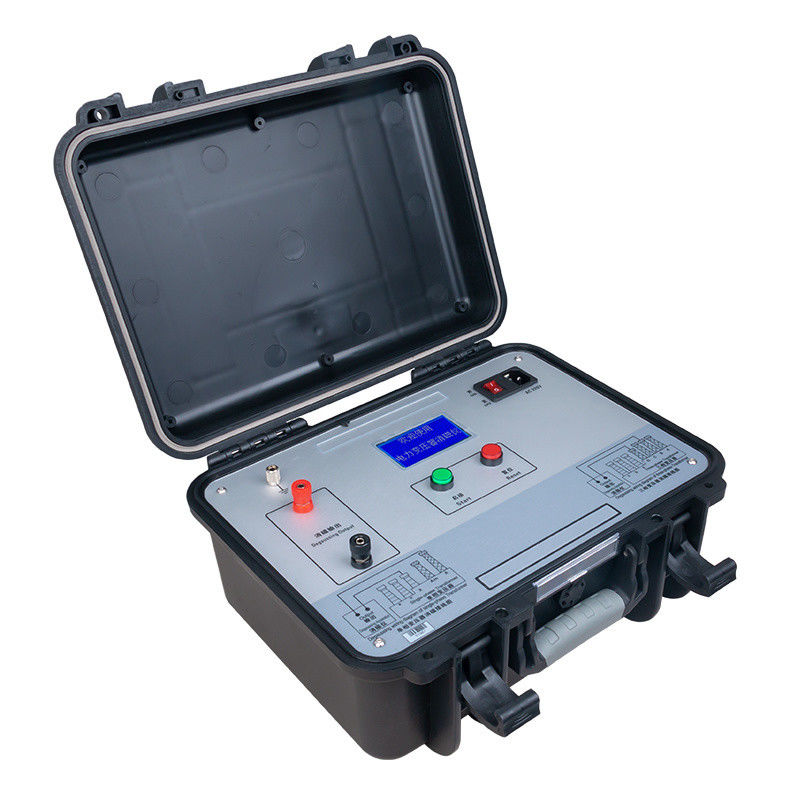

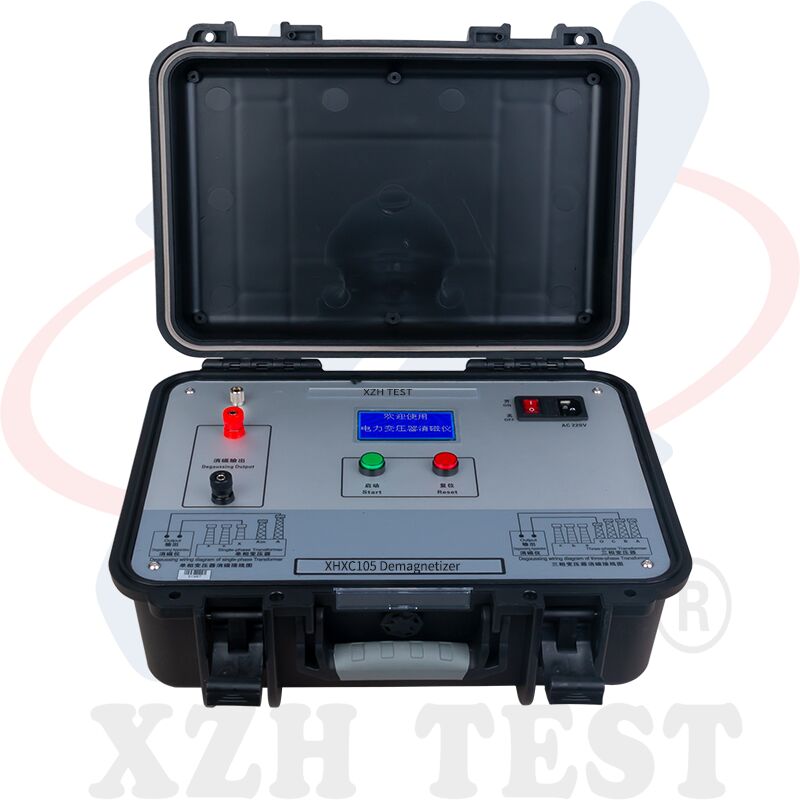

XHXC105 Transformer Demagnetization Tester jest specjalistycznym instrumentem zaprojektowanym do wyeliminowania pozostałości magnetyzmu w dużych transformatorach mocy i transformatorach przyrządów po testowaniu rezystancji prądu stałego.Wykorzystując opatentowaną technologię tłumienia częstotliwości prądu stałego, zabezpiecza transformatory mocy przed wpływem prądu wewnętrznego podczas uruchamiania i zapewnia bezpieczną pracę sieci.W porównaniu z poprzednimi pokoleniami, XHXC105 dodaje inteligentny tryb automatycznego odgrzewania, zwiększa rozmiar wyświetlacza LCD dla bogatszej informacji zwrotnej i posiada intuicyjną dwukładową obsługę (czerwony dla wyboru / resetu,zielony dla potwierdzenia/rozruchu)Co najważniejsze, czas demagnetyzacji został skrócony ze standardowych w branży 30 minut do mniej niż 4 minut na cykl, a skuteczność poprawiona z 80% do ponad 90%.
Magnetyzm rezydualny w rdzeniach transformatorów, spowodowany nieodłączną histerezą materiałów ferromagnetycznych po pomiarach współczynnika napięcia i rezystancji prądu stałego, może prowadzić do poważnych konsekwencji:nasycenie rdzenia w półcyklu wytwarzające prądy napędowe bogate w harmoniki, zwiększone zużycie energii reakcyjnej, błędne działanie przekaźnika ochronnego i potencjalne przerwy w obsłudze na dużą skalę z powodu sympatycznych efektów wtargnięcia na sąsiednie transformatory.XHXC105 skutecznie eliminuje te ryzyko przed uruchomieniem transformatora.
XHXC105 wykorzystuje metodę tłumienia częstotliwości prądu stałego - opatentowaną technikę, która stopniowo zmniejsza amplitudę prądu, okresowo odwracając biegunowość prądu.Stopniowo kurcząc pętlę histerezy magnetycznej i umożliwiając wzajemne anulowanie biegunów magnetycznych, przyrząd osiąga głęboką i dokładną demagnetyzację.Wbudowany 16-bitowy system pozyskiwania danych AD zapewnia precyzyjną automatyczną stabilizację prądu i monitorowanie w czasie rzeczywistym podczas całego procesu odgaszania.
Kluczowe cechy| Parametry | Specyfikacja |
|---|---|
| Prąd degasażowy | 5A, 1A, 200mA, 5mA (wykonalne) |
| Moduły odgazowania | Ręczne i automatyczne |
| Czas odgazowania (ręcznik) | 3 minuty na cykl |
| Czas odgazowania (automatyczny) | ≤ 9 minut na cykl (pełne czteropoziomowe zamiatanie) |
| Wskazanie skuteczności | ≥ 90% na cykl (automatyczny); ≥ 80% na cykl (ręczny) |
| Wykrywanie postępów | 0° 100% w czasie rzeczywistym z automatycznym rejestrowaniem |
| Zbieranie danych | 16-bitowe przetwarzanie AD o wysokiej precyzji |
| Wyświetlacz | Matryca LCD 128 × 64 pikseli |
| Zasilanie pracy | AC 220V ±10%, 50Hz ±1Hz |
| Temperatura pracy | -25°C do +50°C |
| Wilgotność operacyjna | ≤ 90% RH |
| Waga | 5 kg (waga netto, z wyłączeniem przewodów badawczych) |
| Środki zabezpieczające | 8A (włączając bezpiecznik zapasowy systemu AC 220V) |
W odróżnieniu od ogólnofunkcyjnych instrumentów testowych, XHXC105 jest specjalnie zaprojektowany dla organizacji zarządzających zasobami wysokonapięciowymi, w których niezawodność uruchomienia jest kluczowa:
✅ Urządzenia energetyczne do przesyłu i dystrybucji energii operatorzy sieci wykonujący walidację przedwprowadzania do eksploatacji transformatorów mocy o napięciu 35kV+330kV w podstacjach,w przypadku gdy pozostałe działanie magnetyczne stwarza bezpośrednie ryzyko nieprawidłowego działania przekaźnika ochronnego i awarii kaskadowej sieci.
✅ Kontrola jakości produkcji transformatorówWydziały kontroli jakości przeprowadzają weryfikację pozostałości magnetycznej po produkcji przed wysyłką, zapewniając dotarcie transformatorów do obiektów klientów, gotowych do bezpiecznego natychmiastowego uruchomienia.
✅ Zespoły ds. konserwacji podstacji wysokiego napięcia Pracownicy służby terenowej wymagający przenośnego (5 kg), szybkiego (poniżej 4 minut) i łatwego w obsłudze narzędzia (z dwoma przyciskami) do rutynowej konserwacji transformatora i badań po naprawie.
✅ Dostawcy usług badań i uruchamiania urządzeń elektrycznych¢ Firmy badawcze zewnętrzne oferujące specjalistyczne usługi wstępnego uruchamiania transformatorów, w których połączenie szybkości, dokładności,i szczegółowe sprawozdawczość o postępach zapewniają przewagę konkurencyjną.
P1: Dlaczego demagnetyzacja transformatora jest konieczna przed uruchomieniem?
Po badaniu rezystancji prądu stałego lub pomiarach współczynnika napięcia w jądrze transformatora pozostaje resztkowy magnetyzm z powodu feromagnetycznej histerezy.ten pozostały strumień może powodować nasycenie rdzenia w pół cyklu, wytwarzające prądy napędowe o dużej amplitudzie, bogate w harmoniki, które mogą uruchomić przekaźniki ochronne, uszkodzić wyłączniki, zmniejszyć dokładność pomiarów CT,i nawet wywoływać sympatyczne zdarzenia, powodujące kaskadowe przerwy w komunikacji między podstawami.Kompletna demagnetyzacja zapewnia bezpieczne i niezawodne zasilanie transformatora.
P2: Jak XHXC105 osiąga demagnetyzację w mniej niż 4 minuty, podczas gdy tradycyjne metody zajmują 30 minut?
XHXC105 wykorzystuje opatentowaną technologię tłumienia częstotliwości prądu stałego, która stopniowo zmniejsza amplitudę zastosowanego prądu stałego, okresowo odwracając biegło.To podejście podwójnego działania jednocześnie kurczy pętlę histerezy magnetycznej i umożliwia wzajemne anulowanie biegunów magnetycznych, osiągając głęboką demagnetyzację znacznie skuteczniej niż konwencjonalne jednokierunkowe metody tłumienia stosowane przez starsze instrumenty.
P3: Czy XHXC105 może obsługiwać trójfazowe transformatory i jaka jest metoda podłączenia?
Dla trójfazowych transformatorów XHXC105 wymaga podłączenia tylko do fazy B, aby osiągnąć całkowitą demagnetyzację wszystkich trzech faz.połączenie z terminalami A i XWynik odgazowania jest niezależny od biegunowości łącza pozytywne i ujemne są wymienne.można wykonać dwa do trzech przejść w różnych kombinacjach faz (AB, BC, CA).
P4: Jaka jest różnica między trybami automatycznym a ręcznym?
W trybie automatycznym przyrząd wykonuje początkową fazę pomiaru (dziesiątki sekund), a następnie automatycznie przesuwa się przez wszystkie cztery poziomy prądu5A, 1A, 200mA,i 5mA ∞ w kolejności do czasu osiągnięcia 100% postępu odgazowaniaW trybie ręcznym urządzenie jest wypuszczane z układu, po czym rozładowuje się automatycznie.operator wybiera pojedynczy poziom prądu do ukierunkowanego odgazowania, który kończy się w około 3 minuty na cykl z skutecznością ≥ 80% ‒ przydatny w konkretnych scenariuszach, w których preferowany jest określony poziom prądu.
P5: Jakie środki ostrożności należy przestrzegać podczas obsługi XHXC105?
Główne wytyczne dotyczące bezpieczeństwa obejmują: (1) Przeczytać pełną instrukcję obsługi przed uruchomieniem i przestrzegać wszystkich procedur podłączenia. (2) Nigdy nie podłączać ani nie odłączać przewodów badawczych, gdy przyrząd jest włączony.(3) Upewnij się, że terminal uziemienia jest bezpiecznie podłączony do niezawodnego uziemienia przed włączeniem. (4) Nie usuwaj zacisków badawczych podczas procesu odgaszania. (5) W przypadku wystąpienia jakichkolwiek nieprawidłowości natychmiast naciśnij czerwony przycisk Reset lub wyłącz główny przełącznik zasilania.(6) Urządzenie zawiera precyzyjne elementy elektroniczne(7) W przypadku zasilania przez generator należy sprawdzić, czy wyjście jest czystą falą sinusową o częstotliwości 50 Hz z prawidłowym uziemieniem.
| Pozycja | Kty | Opis |
|---|---|---|
| Jednostka główna | 1 | Instrument demagnetyzacji transformatora z wyświetlaczem LCD |
| Przewód zasilający | 1 | Kabel zasilania przyrządów AC 220V |
| Wytyczne dotyczące badań | 2 | Kable podłączające do przyrządów przekształcających |
| Drut uziemiony | 1 | Kabel uziemieniowy bezpieczeństwa przyrządów |
| Zabezpieczenie zapasowe | 5 | bezpiecznik 8A do systemu zasilania prądem przemiennym 220 V |
Dostępna dokumentacja i wsparcie techniczne w języku angielskim
