Analizator reakcji częstotliwości trzyfazowego przewijania do jednoczesnego pomiaru

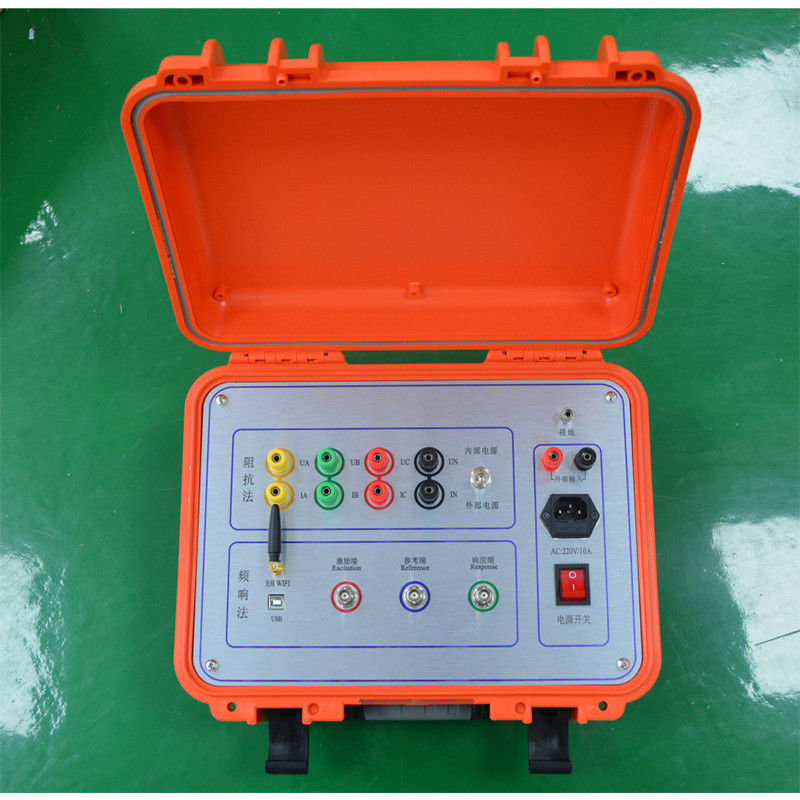

XHBX1501S Tester deformacji uzwojenia transformatora
Zestaw testowy SFRA transformatora (Pomiar trójfazowy jednoczesny)

Opis produktu

Tester deformacji uzwojenia transformatora oparty na analizie odpowiedzi częstotliwościowej (FRA) może dokonywać precyzyjnej diagnozy uszkodzeń wewnętrznych transformatora na podstawie pomiaru charakterystycznych parametrów uzwojeń transformatora, wykorzystując metodę opracowaną i udoskonaloną przez kraje rozwinięte.
Ma zastosowanie do wykrywania uszkodzeń struktury wewnętrznej w transformatorach energetycznych 63kV-500kV.

Główne cechy

1. Test można przeprowadzić bez podnoszenia pokrywy i demontażu transformatora.

2. Zastosuj najpopularniejszą metodę zamiatania do pomiaru.

3. To urządzenie może mierzyć transformatory powyżej 6 kV.

4. Wykorzystuje strukturę dzieloną, host testowy i komputer hosta są połączone przez USB lub połączenie sieciowe, można z niego swobodnie korzystać po podłączeniu.

5. Okablowanie w terenie jest proste, łatwe w użyciu.

6. Zakres dynamiczny pomiaru: -100dB ~ 20dB.

7. Oprogramowanie analityczne jest wydajne, a wskaźniki oprogramowania i sprzętu spełniają normę krajową DL/T911-2004.

8. Pomiar zamiatania przy użyciu rozkładu liniowego lub logarytmicznego.

9. Kanał odpowiedzi ma wiele zakresów i automatycznie dostosowuje zakres podczas procesu pomiaru.

Główne parametry techniczne

★ Tryb skanowania:

1. Liniowy rozkład skanowania
   Zakres pomiaru skanowania: (10Hz) - (10MHz) 40000 punktów skanowania, rozdzielczość 0,25 kHz, 0,5 kHz i 1 kHz
2. Rozkład pomiaru skanowania częstotliwości segmentowej

★ Inne parametry techniczne:

1. Zakres pomiaru amplitudy (-120dB) do (+20 dB)
2. Dokładność pomiaru amplitudy: 0,1 dB
3. Dokładność częstotliwości skanowania: 0,01%
4. Impedancja wejściowa sygnału: 1 MΩ
5. Impedancja wyjściowa sygnału: 50Ω
6. Amplituda wyjściowa sygnału: ± 20V
7. Procent powtórzeń testu: 99,9%
8. Wymiary przyrządów pomiarowych (DxSxW) 300X340X120 (mm)
9. Rozmiar aluminiowej skrzynki przyrządu (DxSxW) 310X400X330 (mm)
10. Waga całkowita: 13 kg
11. Temperatura pracy: -10ºC do +40ºC
12. Temperatura przechowywania: -20ºC do +70ºC
13. Wilgotność względna:<90%, bez kondensacji
