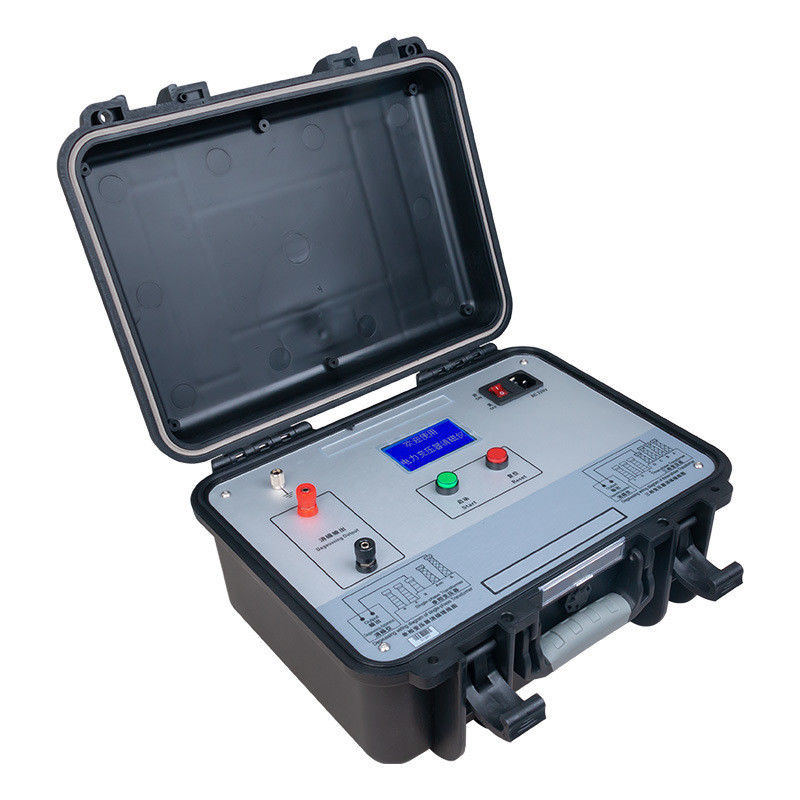

Demagnetyzer transformatorów| XHXC105
Demagnetyzer transformatorów XHXC105 to dedykowane urządzenie do eliminowania zagrożeń związanych z magnetyzmem szczątkowym po testach rezystancji DC dużych transformatorów mocy i transformatorów pomiarowych. Ze względu na inherentną histerezę materiałów ferromagnetycznych, po pomiarach współczynnika przekładni i rezystancji DC w rdzeniu żelaznym pozostaje magnetyzm szczątkowy. Po podłączeniu napięcia do transformatora, ten magnetyzm szczątkowy powoduje nasycenie rdzenia w połowie cyklu, generując dużą liczbę harmonicznych w prądzie wzbudzenia. Zwiększa to nie tylko zużycie mocy biernej, ale może również powodować fałszywe działanie urządzeń zabezpieczeń przekaźnikowych i prowadzić do strat ekonomicznych. XHXC105 bezpiecznie i efektywnie usuwa magnetyzm szczątkowy przed podłączeniem napięcia do transformatora, chroniąc transformator przed wpływem prądu udarowego przy włączaniu i zapewniając bezpieczne uruchomienie i eksploatację.
Zastosowania i grupa docelowa: Zaprojektowany dla producentów transformatorów wykonujących demagnetyzację przed dostawą i odbiorem fabrycznym, zespołów testów prewencyjnych elektrowni i zakładów energetycznych przygotowujących transformatory do bezpiecznego podłączenia napięcia, zespołów uruchamiających i odbierających nowe podstacje, instytutów badań wysokiego napięcia i dostawców usług testowania rezystancji DC, a także producentów transformatorów pomiarowych i warsztatów konserwacyjnych, które muszą wyeliminować magnetyzm szczątkowy przed podłączeniem napięcia.
Kluczowe specyfikacje
| Parametr |
Specyfikacja |
| Prąd demagnetyzacji |
5A, 1A, 200mA, 5mA (konfigurowalny) |
| Tryb demagnetyzacji |
Ręczny, Automatyczny |
| Czas demagnetyzacji |
Ręczny 3 minuty na cykl; Automatyczny 9 minut na cykl |
| Efekt demagnetyzacji |
Powyżej 90 procent na cykl |
| Postęp demagnetyzacji |
Wyświetlany w czasie rzeczywistym od 0 do 100 procent |
| Zasilanie robocze |
AC220V±10% |
| Częstotliwość zasilania |
50Hz±1Hz |
| Temperatura pracy |
-25°C do 50°C |
| Wilgotność pracy |
≤90% |
| Waga |
5kg (bez przewodów pomiarowych) |
| Zakres zastosowania |
Transformatory mocy 35kV i wyższe oraz transformatory pomiarowe, szczególnie transformatory dużej mocy 330kV i wyższe |
Zaawansowane funkcje
Wykorzystuje opatentowaną technologię zasady tłumienia konwersji częstotliwości DC
Transformatory trójfazowe wymagają jedynie demagnetyzacji fazy B w celu osiągnięcia celu
Automatyczne ustalanie stałego prądu z akwizycją i przetwarzaniem danych 16-bitowych AD
Inteligentne tryby demagnetyzacji automatycznej i ręcznej
Szybka prędkość demagnetyzacji: pojedynczy cykl poprawiony z 30 minut do poniżej 4 minut
Wyraźny efekt demagnetyzacji: pojedynczy cykl poprawiony z 80 procent do powyżej 90 procent
Może bezpośrednio wykorzystywać przewody prądowe testu rezystancji DC, wygodne do dopasowania z testerem rezystancji DC
Przejrzysty interfejs chiński z wyświetlaniem postępu demagnetyzacji w czasie rzeczywistym
Nadaje się do transformatorów mocy 35kV i wyższych oraz transformatorów pomiarowych przed podłączeniem napięcia, szczególnie transformatorów dużej mocy 330kV i wyższych
Mały rozmiar i lekka waga, bardzo odpowiedni do użytku w terenie
Instrument ten zapewnia inżynierom testującym transformatory niezawodne i wydajne rozwiązanie do eliminacji magnetyzmu szczątkowego, pomagając producentom, zakładom energetycznym i zespołom uruchamiającym zapobiegać uszkodzeniom spowodowanym prądem udarowym, błędnemu działaniu zabezpieczeń przekaźnikowych i zanieczyszczeniu jakości zasilania przed podłączeniem napięcia do transformatora.
FAQ
P1: Dla kogo przeznaczony jest ten demagnetyzer transformatorów?
Jest przeznaczony dla producentów transformatorów wykonujących demagnetyzację przed dostawą i odbiorem fabrycznym, zespołów testów prewencyjnych elektrowni i zakładów energetycznych przygotowujących transformatory do bezpiecznego podłączenia napięcia, zespołów uruchamiających i odbierających nowe podstacje, instytutów badań wysokiego napięcia i dostawców usług testowania rezystancji DC, a także producentów transformatorów pomiarowych i warsztatów konserwacyjnych, które muszą wyeliminować magnetyzm szczątkowy przed podłączeniem napięcia.
P2: Dlaczego demagnetyzacja jest konieczna przed podłączeniem napięcia do transformatora?
Magnetyzm szczątkowy w rdzeniu transformatora powoduje nasycenie w połowie cyklu po podłączeniu napięcia do transformatora, generując duży prąd udarowy i harmoniczne. Może to powodować błędne działanie zabezpieczeń przekaźnikowych, częste awarie podłączenia napięcia, wzajemne wyzwalanie prądów udarowych sąsiednich transformatorów, awarie zasilania na dużym obszarze, uszkodzenia transformatorów i wyłączników spowodowane nadmiernymi siłami elektrodynamicznymi, zmniejszoną dokładność pomiaru przekładników prądowych, zanieczyszczenie jakości zasilania i wahania napięcia. Demagnetyzacja przed podłączeniem napięcia eliminuje te ryzyka i zapewnia bezpieczną eksploatację transformatora.
P3: Jak XHXC105 usuwa magnetyzm szczątkowy?
XHXC105 wykorzystuje zasadę tłumienia konwersji częstotliwości DC. Wykorzystuje metodę demagnetyzacji DC z okresowo zmniejszającą się amplitudą prądu i okresowo zmieniającą się polaryzacją prądu. Poprzez stopniowe zmniejszanie pętli histerezy i wzajemne znoszenie biegunów magnetycznych, magnetyzm szczątkowy jest eliminowany. W trybie automatycznym urządzenie wykonuje demagnetyzację w sekwencji 5A, 1A, 200mA i 5mA, aż do osiągnięcia 100 procent postępu, a następnie automatycznie się rozładowuje.
P4: Jakie są kluczowe specyfikacje i wydajność?
Prąd demagnetyzacji ma cztery biegi: 5A, 1A, 200mA i 5mA, które są konfigurowalne. Tryb ręczny trwa około 3 minut na cykl, a tryb automatyczny około 9 minut na cykl, z efektem demagnetyzacji powyżej 90 procent na cykl. Urządzenie pracuje z zasilaniem AC220V plus lub minus 10 procent przy 50Hz plus lub minus 1Hz, działa w temperaturze od -25 stopni Celsjusza do 50 stopni Celsjusza przy wilgotności nie większej niż 90 procent i waży tylko 5kg bez przewodów pomiarowych.
P5: Czy XHXC105 jest wygodny do użytku w terenie?
Tak. Urządzenie posiada dwuklawiszowy układ obsługi: czerwony klawisz do wyboru i resetowania, a zielony klawisz do potwierdzenia i uruchomienia. Posiada przejrzysty interfejs chiński z wyświetlaniem trybu demagnetyzacji, wartości prądu i postępu w czasie rzeczywistym, a także może bezpośrednio wykorzystywać przewody prądowe testera rezystancji DC. Jego mały rozmiar i lekka waga 5kg sprawiają, że jest bardzo odpowiedni do użytku na miejscu w podstacjach, elektrowniach i zakładach produkcyjnych.
