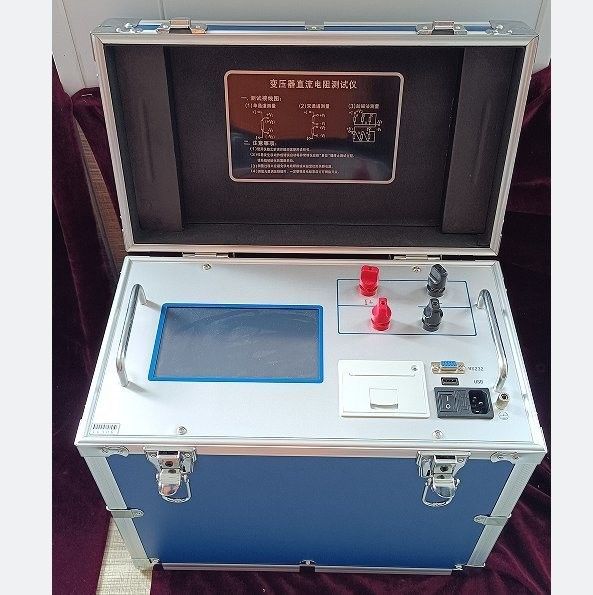

XHZ1020 — Cyfrowy tester rezystancji prądu stałego 20A dla uzwojeń transformatora
6 zakresów prądu (20mA–20A) • 7-calowy ekran dotykowy • Sterowanie aplikacją Bluetooth • Pamięć 1000 grup
XHZ1020 to szybki, sterowany mikrokontrolerem cyfrowy tester rezystancji prądu stałego, zaprojektowany specjalnie do pomiaru rezystancji uzwojeń transformatora. Testowanie rezystancji prądu stałego transformatora jest obowiązkowym elementem kontroli produktów półgotowych, odbioru fabrycznego, instalacji, remontu, weryfikacji przełącznika zaczepów, testów przekazania i konserwacji zapobiegawczej w sektorze energetycznym. Przyrząd sprawdza jakość spawania połączeń uzwojeń, zwarcia międzyzwojowe, stan styków i dokładność położenia przełącznika zaczepów, integralność przewodów oraz przerwanie drutów w przewodach równoległych. Wyposażony w zaawansowaną technologię zasilania o kompaktowych rozmiarach, lekkiej konstrukcji i doskonałej powtarzalności, XHZ1020 zapewnia szybkie i dokładne pomiary rezystancji prądu stałego transformatorów wszystkich mocy.
Kluczowe cechy
Szybkie sterowanie MCU: W pełni zautomatyzowana obsługa z szybkim mikrokontrolerem, zapewniająca szybkie zakończenie pomiaru i intuicyjną obsługę jednym dotknięciem za pomocą 7-calowego ekranu dotykowego.
Zaawansowana technologia zasilania: Wiele zakresów prądu (20mA, 1A, 2,5A, 5A, 10A, 20A) z szerokim zakresem pomiarowym, odpowiedni do testowania rezystancji prądu stałego małych, średnich i dużych transformatorów mocy.
Kompleksowy system ochrony: Niezawodna ochrona przed siłą elektromotoryczną zwrotną (SEMZ) chroni przyrząd przed przepięciami indukcyjnymi. Automatyczny obwód rozładowania z alarmem dźwiękowym i wyraźnym wskaźnikiem rozładowania minimalizuje błędy operatora.
Inteligentne zarządzanie energią: Przyrząd pracuje stale przy minimalnym zużyciu energii, skutecznie redukując generowanie ciepła i przedłużając żywotność komponentów przy jednoczesnym zachowaniu wydajności pomiarowej.
7-calowy kolorowy wyświetlacz LCD z ekranem dotykowym o wysokiej jasności: Wyraźnie widoczny nawet w bezpośrednim świetle słonecznym. Pełna obsługa ekranu dotykowego z przełączaniem języka chińskiego/angielskiego i wybieranymi motywami kolorystycznymi według preferencji użytkownika.
Wieloportowe wyjście danych: Komunikacja Bluetooth, port szeregowy RS232 i interfejs USB do połączenia z komputerem i przechowywania danych na dysku USB. Wbudowana minidrukarka panelowa z możliwością drukowania znaków chińskich.
Sterowanie aplikacją mobilną: Kompatybilny z telefonami i tabletami z systemem Android za pośrednictwem konta publicznego WeChat. Pobierz dedykowaną aplikację do pełnego zdalnego sterowania przyrządem, przechowywania i przesyłania danych testowych oraz wygodnego przeglądania danych.
Pamięć danych 1000 grup: Wbudowany zegar z kalendarzem wieczystym z pamięcią po wyłączeniu zasilania przechowuje do 1000 grup danych testowych, dostępnych w dowolnym momencie do przeglądu historycznego, porównania i generowania raportów.
Specyfikacje techniczne
| Parametr |
Specyfikacja |
| Zakresy prądu wyjściowego |
<20mA, 1A, 2,5A, 5A, 10A, 20A |
| Fazy pomiarowe |
AB, BC, CA, AN, BN, CN, ab, bc, ca, an, bn, cn |
| Wyświetlacz |
7-calowy kolorowy wyświetlacz LCD z ekranem dotykowym o wysokiej jasności, dwujęzyczny chiński/angielski, wielotematyczny |
| Pamięć danych |
1000 grup z zegarem kalendarza wieczystego i pamięcią po wyłączeniu zasilania |
| Interfejsy komunikacyjne |
Bluetooth, RS232, USB (eksport danych na dysk U + komunikacja z PC) |
| Drukarka |
Wbudowana minidrukarka panelowa, drukowanie znaków chińskich |
| Aplikacja mobilna |
Sterowanie telefonem/tabletem z systemem Android za pośrednictwem konta publicznego WeChat i dedykowanej aplikacji |
| Funkcje ochrony |
Ochrona przed SEMZ, automatyczne rozładowanie z alarmem dźwiękowym, wskaźnik rozładowania |
| Korekcja temperatury |
Wejście temperatury uzwojenia z automatyczną korekcją do 75°C |
| Zasilanie |
AC 220V ±10%, 50Hz |
| Temperatura pracy |
0°C do 45°C |
| Wilgotność pracy |
<75% RH |
Metody pomiarowe
Pomiar jednofazowy (metoda standardowa)
Połączenie bezpośrednie • Metoda Kelvina czteroprzewodowa • Pełny wybór fazy
Standardowy pomiar czteroprzewodowy (Kelvin) z wykorzystaniem oddzielnych przewodów prądowych (I+, I-) i napięciowych (V+, V-) w celu wyeliminowania błędu rezystancji przewodów. Wybierz dowolną kombinację faz z menu ekranu dotykowego: AB, BC, CA dla uzwojeń trójfazowych w gwiazdę; AN, BN, CN dla uzwojeń wysokiego napięcia połączonych w gwiazdę; ab, bc, ca, an, bn, cn dla uzwojeń niskiego napięcia. Wprowadź temperaturę uzwojenia i wybierz odpowiedni zakres prądu w zależności od oczekiwanej wartości rezystancji dla optymalnej szybkości pomiaru.
Metoda wzbudzenia wspomaganego (dla transformatorów YNd11)
Wspomaganie obwodu magnetycznego • Szybszy pomiar • Transformatory o dużej pojemności
W przypadku transformatorów o dużej mocy, dla których maksymalny dostępny prąd testowy może być niewystarczający do szybkiego pomiaru uzwojenia niskiego napięcia, lub gdy pożądany jest szybszy pomiar, można zastosować metodę wzbudzenia wspomaganego (wspomaganie obwodu magnetycznego). Ta specjalna konfiguracja okablowania, mająca zastosowanie do transformatorów połączonych w YNd11, zapewnia wspomaganie pola magnetycznego w celu przyspieszenia magnesowania rdzenia, znacznie skracając czas stabilizacji pomiaru wartości rezystancji prądu stałego uzwojenia niskiego napięcia Rac, Rba i Rbc.
Przebieg testowania
Przygotowanie i podłączenie bezpieczeństwaUpewnij się, że transformator jest całkowicie odłączony od zasilania i odizolowany. Podłącz zacisk uziemiający przyrządu do niezawodnego punktu uziemienia. Podłącz przewody prądowe I+/I- i przewody napięciowe V+/V- do testowanego uzwojenia metodą czteroprzewodową.
Konfiguracja parametrów testuWłącz przyrząd (AC 220V). Na 7-calowym ekranie dotykowym wprowadź nazwę modelu testowanego produktu, temperaturę uzwojenia, temperaturę odniesienia (zazwyczaj 75°C), pozycję przełącznika zaczepów, kombinację faz testowych i materiał uzwojenia (miedź/aluminium).
Wybierz zakres prądu i rozpocznij pomiarWybierz odpowiednie ustawienie prądu (<20mA do 20A) w zależności od oczekiwanej rezystancji uzwojenia. Dotknij "Pomiar rezystancji prądu stałego", aby rozpocząć — na wyświetlaczu pojawi się komunikat "Ładowanie, proszę czekać", a wynik testu pojawi się w ciągu kilku sekund.
Zarządzanie i eksport danychPo pomiarze dotknij "Drukuj dane", aby uzyskać natychmiastowy wydruk, "Pamięć USB", aby zapisać na dysku flash, lub użyj Bluetooth/RS232/USB do transferu danych do komputera. Przeglądaj dane historyczne w menu Zarządzanie danymi z pojemnością pamięci 1000 grup.
Bezpieczne rozładowanie i odłączeniePo testowaniu uzwojeń indukcyjnych poczekaj na zakończenie sekwencji automatycznego rozładowania (wskazywane przez wskaźnik stanu rozładowania). Alarm dźwiękowy zatrzyma się po zakończeniu rozładowania. Nigdy nie odłączaj przewodów testowych przed potwierdzeniem bezpieczeństwa przez wskaźnik rozładowania.
Zastosowania
•Produkcja i testy fabryczne transformatorów: Pomiar rezystancji prądu stałego uzwojeń transformatorów półgotowych i gotowych na linii produkcyjnej w celu kontroli jakości, inspekcji spawania i weryfikacji zgodności przed wysyłką.
•Uruchomienie i testy przekazania transformatora: Weryfikacja rezystancji uzwojeń na miejscu po instalacji, transporcie i przed podłączeniem zasilania w ramach standardowych protokołów testów przekazania.
•Konserwacja zapobiegawcza i weryfikacja przełącznika zaczepów: Rutynowe testy w celu wykrycia degradacji uzwojeń, zwarć międzyzwojowych, degradacji styków przełącznika zaczepów i problemów z połączeniem przewodów, zanim spowodują awarię transformatora.
•Diagnostyka po remoncie i po awarii: Pomiar rezystancji uzwojeń po remontach transformatorów, wymianie przełączników zaczepów lub po podejrzewanych zdarzeniach awaryjnych w celu weryfikacji jakości naprawy i integralności uzwojeń.
Często zadawane pytania
P1: Dlaczego testowanie rezystancji prądu stałego jest kluczowe dla konserwacji transformatorów?
Testowanie rezystancji prądu stałego transformatora jest obowiązkowym elementem testów zapobiegawczych określonym w przepisach sektora energetycznego. Weryfikuje jakość spawania połączeń uzwojeń, wykrywa zwarcia międzyzwojowe, potwierdza stan styków i dokładność położenia przełącznika zaczepów, identyfikuje przerwy w przewodach i wykrywa przerwanie drutów w uzwojeniach równoległych. Każda z tych wad może prowadzić do lokalnego przegrzewania, przyspieszonego starzenia izolacji i ostatecznie do awarii transformatora, jeśli nie zostanie wykryta. Regularne testowanie rezystancji prądu stałego zapewnia wczesne ostrzeżenie o rozwijających się problemach, zanim przerodzą się one w kosztowne awarie.
P2: Jaki zakres prądu powinienem wybrać dla mojego transformatora?
XHZ1020 oferuje sześć wybieranych zakresów prądu od <20mA do 20A. Odpowiedni prąd zależy od wartości rezystancji uzwojenia i wielkości transformatora. Wyższe ustawienia prądu zapewniają szybsze magnesowanie rdzenia i szybszy pomiar dla uzwojeń o niskiej rezystancji i dużej mocy. Zakres <20mA jest odpowiedni dla uzwojeń o wysokiej rezystancji lub małych transformatorów pomiarowych. Jeśli wybrany prąd przekroczy możliwości zakresu, przyrząd pozostanie w stanie "ładowania" bez zakończenia pomiaru — wystarczy nacisnąć reset i wybrać niższy zakres prądu.
P3: Dlaczego muszę poczekać na wskaźnik rozładowania przed odłączeniem przewodów testowych?
Transformatory to urządzenia o dużej indukcyjności. Podczas pomiaru rezystancji prądu stałego uzwojenie magazynuje znaczną energię magnetyczną. Jeśli przewody testowe zostaną odłączone przed bezpiecznym rozproszeniem zgromadzonej energii, zapadające się pole magnetyczne generuje wysokonapięciowe przepięcie indukcyjne, które może spowodować poważne porażenie prądem personelu i uszkodzić przyrząd. XHZ1020 posiada wbudowany automatyczny obwód rozładowania, który bezpiecznie rozprasza zgromadzoną energię po pomiarze lub zresetowaniu. Alarm dźwiękowy rozładowania i wskaźnik wizualny potwierdzają zakończenie rozładowania. Zawsze czekaj na zatrzymanie wskaźnika przed odłączeniem połączeń.
P4: Czy mogę zdalnie sterować XHZ1020 z mojego telefonu komórkowego?
Tak. XHZ1020 obsługuje zdalne sterowanie za pomocą smartfonów i tabletów z systemem Android. Pobierz dedykowaną aplikację za pośrednictwem konta publicznego WeChat. Po wyszukaniu przyrządu pobierz i zainstaluj aplikację. Aplikacja łączy się z przyrządem przez Bluetooth, umożliwiając pełne zdalne sterowanie wszystkimi funkcjami pomiarowymi, wyświetlanie danych w czasie rzeczywistym, przechowywanie i przesyłanie danych testowych oraz wygodne przeglądanie danych historycznych — idealne do testów terenowych, gdzie bezpośredni dostęp do przyrządu może być ograniczony.
P5: Jakie środki ostrożności należy przestrzegać i co jest w zestawie z przyrządem?
Kluczowe wymagania bezpieczeństwa: upewnij się, że transformator jest odłączony od zasilania przed podłączeniem; upewnij się, że obudowa przyrządu jest uziemiona; nie przełączaj przełączników zaczepów podczas pomiaru; jeśli zasilanie zostanie utracone podczas testowania, poczekaj 30 sekund przed odłączeniem; nie zwieraj innych uzwojeń; sprawdź napięcie zasilania (AC 220V ±10% 50Hz). Każdy XHZ1020 jest dostarczany jako kompletny zestaw z przewodami testowymi, kablem zasilającym, kablem uziemiającym, papierem do drukarki i instrukcją obsługi. Standardowy czas dostawy to 5–8 dni roboczych z 1-roczną gwarancją i dożywotnim wsparciem technicznym. Minimalne zamówienie to 1 sztuka z warunkami płatności T/T.
