Analizator przekładników prądowych/napięciowych, test jednofazowy wzbudzenia i współczynnika transformacji

Name: Analizator przekładników prądowych/napięciowych, test jednofazowy wzbudzenia i współczynnika transformacji
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX201D
Price: 7,970.00 USD
Availability: InStock

Szczegóły produktu:

Miejsce pochodzenia:	Xi'an, Shaanxi, Chiny
Nazwa handlowa:	XZH TEST
Orzecznictwo:	CE, ISO
Numer modelu:	XHTX201D

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi, Chiny

Nazwa handlowa:

XZH TEST

Orzecznictwo:

CE, ISO

Numer modelu:

XHTX201D

Model nr.:

XHTX201D

Region testowy:

Formowanie kabla

Rodzaj kabla:

KAT3

niestandardowe:

niestandardowe

Kolor:

czarny

Częstotliwość testowa:

128Hz/111Hz/105Hz/94Hz ((Afc)

Rozstrzygnięcie:

0,5m

Pakiet transportowy:

Drewniane pudełko wypełnione pianką w środku

Specyfikacja:

350mm*280mm*170mm

Znak towarowy:

XHHG521B

Kod Hs:

8543201000

Możliwość Supply:

1000 sztuk / rok

Dostosowanie:

Dostępne

Usługa posprzedażna:

Certyfikat Gwarancji

Gwarancja:

12 miesięcy

Trading Information

Minimalne zamówienie:

1 jednostka

Szczegóły pakowania:

Drzewna obudowa

Czas dostawy:

5-8 dni

Zasady płatności:

T/T

Możliwość Supply:

1000 sztuk/rok

Opis produktu

Xzh Test Supply Analizator Przekładników Prądowych/Napięciowych (CT/PT) - Testowanie Charakterystyki Wzbudzenia Jednofazowego

XHTX201D ANALIZATOR CT/PT jest używany głównie do testów polowych przekładników prądowych i napięciowych klasy P. Testowane elementy obejmują głównie charakterystykę wzbudzenia, współczynnik transformacji, polaryzację, demagnetyzację, krzywe błędów 5% i 10%, kontrolę obwodu wtórnego, test wytrzymałości prądu przemiennego o częstotliwości sieciowej oraz obciążenie wtórne. Wykorzystuje wyświetlacz LCD, wbudowaną miniaturową drukarkę obsługującą drukowanie w terenie; obsługuje użycie pamięci USB pendrive do zrzucania danych, z prostą i wygodną obsługą.

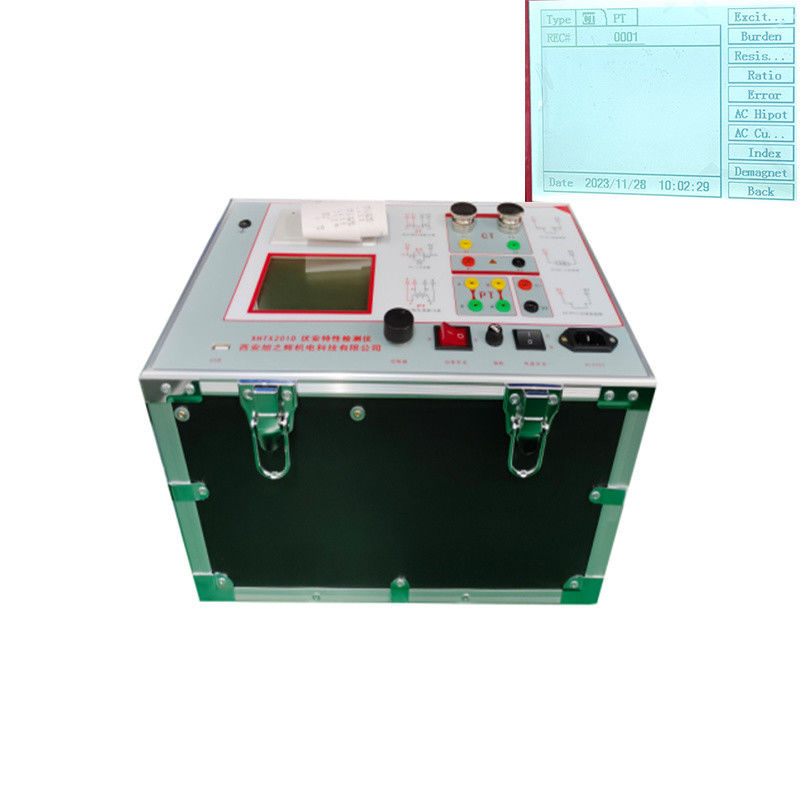

Analizator przekładników prądowych/napięciowych, test jednofazowy wzbudzenia i współczynnika transformacji 0
Główne cechy
Obsługa wykrywania zarówno CT, jak i PT

Wszystkie elementy kontrolne mogą być wykonane w jednym instrumencie bez zewnętrznego sprzętu pomocniczego.
Z inteligentnym kontrolerem, który jest łatwy w obsłudze. Duży ekran LCD, graficznie wyświetla porty.
Automatycznie generuje krzywe błędów 5% i 10%.
Można zapisać 3000 zestawów danych testowych, które nie zostaną utracone nawet po awarii zasilania.
Obsługa zapisu danych na pendrive, możliwość odczytu za pomocą standardowego komputera PC i generowania raportu WORD.
Jest kompaktowy i lekki, jego waga wynosi mniej niż 22 kg, bardzo dobry do testów w terenie.

Główne funkcje testowe i parametry techniczneTabela funkcji

I. Przekładnik prądowy (CT)	II. Przekładnik napięciowy (PT)
1. Krzywa magnesowania	1. Test charakterystyki wzbudzenia
2. Test współczynnika transformacji	2. Test współczynnika transformacji
3. Polaryzacja	3. Polaryzacja
4.5% i 10% krzywa błędu	4. Test wytrzymałości prądu przemiennego o częstotliwości sieciowej
5. Wtrysk prądu	5. Demagnetyzacja
6. Demagnetyzacja	6. Obliczenie wartości punktu kolanowego
7. Test wytrzymałości prądu przemiennego o częstotliwości sieciowej	7. Test rzeczywistego obciążenia wtórnego
8. Automatyczne obliczanie wartości punktu kolanowego wzbudzenia	8. Test rezystancji
9. Test rzeczywistego obciążenia wtórnego
10. Test rezystancji

Tabela parametrów technicznych

Główne parametry techniczne
Zasilanie:	AC220V±20V, 50~60Hz
Kształt fali wyjściowej zasilania urządzenia:	Fala sinusoidalna
Napięcie wyjściowe charakterystyki wzbudzenia z jednego urządzenia:	0~2500V
Prąd wyjściowy wzbudzenia:	0~20 A
Prąd wyjściowy z jednego urządzenia testu współczynnika transformacji	0~1000A
Zakres pomiaru przekładni CT	5~25000A/5A(5000A/1A)
PZakres pomiaru przekładni PT	1~500KV
Zakres obciążenia	5~1000VA
Zakres pomiaru rezystancji	0.1~300Ω
Błąd:	≤0.5%(0.2%Odczyt+0.3%Zakres)
Temperatura pracy:	-10ºC~+40ºC
Wilgotność względna:	<90RH%
Wysokość nad poziomem morza	≤1000m
Wymiary gabarytowe (Długość×Szerokość×Wysokość):	400 200 260(mm)
Waga:	≤23 Kg
