Tester deformacji uzwojeń transformatora| XHBX1501
Tester deformacji uzwojeń transformatora może dokładnie ocenić wewnętrzne uszkodzenia transformatora na podstawie pomiaru parametrów charakterystycznych wewnętrznych uzwojeń transformatora oraz metody analizy odpowiedzi częstotliwościowej (FRA) dla wewnętrznych uszkodzeń, która jest obecnie rozwijana i udoskonalana przez kraje rozwinięte na świecie.
Po zaprojektowaniu i wyprodukowaniu transformatora jego cewki i wewnętrzna konstrukcja są ustalone. Dlatego dla cewki transformatora wielouzwojeniowego, jeśli poziom napięcia jest taki sam i metoda uzwojenia jest taka sama, odpowiednie parametry (Ci, Li) każdej cewki powinny być określone. W związku z tym określona jest również charakterystyczna odpowiedź w dziedzinie częstotliwości każdej cewki, a widma częstotliwości między odpowiadającymi cewkami trójfazowymi są porównywalne.
Jeśli transformator ma zwarcia międzyzwojowe lub międzyfazowe podczas testu, lub kolizje podczas transportu, powodujące względne przesunięcie cewek, oraz deformację cewek z powodu naprężeń elektromagnetycznych w warunkach zwarcia i uszkodzenia podczas pracy, parametry rozproszone uzwojeń transformatora ulegną zmianie. To z kolei wpływa i zmienia pierwotne charakterystyki częstotliwościowe transformatora, to znaczy zmienia się odpowiedź częstotliwościowa pod względem amplitudy, a punkt częstotliwości rezonansowej przesuwa się itp. Tester uzwojeń transformatora opracowany w oparciu o metodę analizy odpowiedzi jest takim nowatorskim, nieniszczącym urządzeniem do wykrywania wewnętrznych uszkodzeń transformatorów. Nadaje się do wykrywania wewnętrznych uszkodzeń strukturalnych transformatorów mocy 63kV~500kV.
Tester deformacji uzwojeń transformatora kwantyfikuje zmiany odpowiedzi parametrów wewnętrznych uzwojeń transformatora w różnych dziedzinach częstotliwości, a następnie określa wewnętrzne uzwojenie transformatora na podstawie wielkości zmiany, amplitudy i powierzchni zmiany odpowiedzi częstotliwościowej oraz trendu zmiany odpowiedzi częstotliwościowej. Stopień zmiany może być wykorzystany do określenia, czy transformator został poważnie uszkodzony i wymaga remontu, na podstawie wyników pomiarów.
W przypadku transformatorów pracujących, niezależnie od tego, czy mapy charakterystyk częstotliwościowych zostały zapisane w przeszłości, stopień uszkodzenia można również ocenić, porównując różnice w mapach charakterystyk między cewkami uszkodzonych transformatorów. Oczywiście, jeśli zachowany zostanie zestaw oryginalnych diagramów charakterystyk uzwojeń transformatora, łatwiej będzie zapewnić dokładniejszą i potężniejszą podstawę dla stanu pracy transformatora, analizy po awarii i konserwacji.
Dostępna wersja angielska, zapraszamy do kontaktu w celu uzyskania dalszych informacji
Zastosowania i grupa docelowa: Zaprojektowany dla przedsiębiorstw energetycznych, producentów transformatorów, stacji wysokiego napięcia i dostawców usług testowania sprzętu energetycznego, którzy badają stan wewnętrznych uzwojeń transformatorów mocy 63kV~500kV.
Główne cechy techniczne
Sterowanie akwizycją wykorzystuje szybki i wysoce zintegrowany mikroprocesor.
Interfejs USB do komunikacji między laptopem a instrumentem.
Można użyć bezprzewodowego interfejsu Bluetooth lub bezprzewodowego interfejsu WIFI do komunikacji między laptopem a instrumentem. Bezprzewodowy interfejs WIFI można łatwo wykorzystać na tabletach i smartfonach.
Mechanizm sprzętowy wykorzystuje dedykowaną technologię szybkiego przemiatania cyfrowego DDS. Poprzez testowanie można dokładnie zdiagnozować takie uszkodzenia, jak skręcenie, wybrzuszenie, przesunięcie, przechylenie, deformacja zwarcia międzyzwojowego i zwarcie kontaktowe międzyfazowe.
Szybkie dwukanałowe próbkowanie A/D 16-bitowe (testy w terenie zmieniają przełącznik zaczepów, a krzywa przebiegu znacznie się zmienia).
Amplituda sygnału wyjściowego jest regulowana programowo, maksymalna wartość amplitudy wynosi ±10V.
Komputer automatycznie analizuje wyniki testów i generuje dokument elektroniczny (Word).
Instrument posiada funkcje podwójnego systemu pomiarowego pomiaru liniowego przemiatania częstotliwości i pomiaru segmentowego przemiatania częstotliwości, i jest kompatybilny z trybami pomiarowymi dwóch obecnych krajowych szkół technicznych.
Charakterystyki amplitudy i częstotliwości są zgodne z krajowymi specyfikacjami technicznymi dla testerów charakterystyk amplitudy i częstotliwości. Oś odciętych (częstotliwość) ma dwa typy: podział liniowy i podział logarytmiczny. Dlatego wydrukowana krzywa może być krzywą podziału liniowego lub krzywą podziału logarytmicznego. Użytkownik może wybrać zgodnie z rzeczywistymi potrzebami.
Automatyczny system analizy danych detekcji. Poziomo porównuje podobieństwo uzwojeń między trzema fazami A, B i C. Wyniki analizy to: spójność jest bardzo dobra, dobra spójność, słaba spójność, spójność jest bardzo słaba. Pionowe porównanie A-A, B-B, C-C pobiera oryginalne dane i bieżące dane w tej samej fazie, aby porównać deformację uzwojenia. Wyniki analizy to: normalne uzwojenie, łagodna deformacja, umiarkowana deformacja, ciężka deformacja.
Dokumenty elektroniczne Word mogą być automatycznie generowane do zapisywania i drukowania.
Instrument ten w pełni spełnia warunki techniczne normy energetycznej DL/T911-2016 "Metoda analizy odpowiedzi częstotliwościowej deformacji uzwojeń transformatorów mocy".
Metoda skanowania
Rozkład skanowania liniowego: Zakres pomiaru częstotliwości przemiatania (10Hz)-(10MHz), 40000 punktów częstotliwości przemiatania, rozdzielczości to 0.25kHz, 0.5kHz i 1kHz.
Rozkład pomiaru segmentowego przemiatania częstotliwości: Zakres pomiaru częstotliwości przemiatania (0.5kHz)-(1MHz), 2000 punktów częstotliwości przemiatania; (0.5kHz)-(10kHz), (10kHz)-(100kHz), (100kHz)-(500kHz), (500kHz)-(1000kHz).
Parametry produktu
| Parametr |
Specyfikacja |
| Zakres pomiaru amplitudy |
(-120dB) do (+20dB) |
| Dokładność pomiaru amplitudy |
0.1dB |
| Dokładność częstotliwości skanowania |
0.005% |
| Impedancja wejściowa sygnału |
1MΩ |
| Impedancja wyjściowa sygnału |
50Ω |
| Amplituda sygnału wyjściowego |
±20V |
| Współczynnik powtarzalności testu tej samej fazy |
99.9% |
| Rozmiar instrumentu pomiarowego |
370 × 300 × 170 mm |
| Waga całkowita |
13 kg |
| Temperatura pracy |
-10 °C do +40 °C |
| Temperatura przechowywania |
-20 °C do +70 °C |
| Wilgotność względna |
<90%, bez kondensacji |

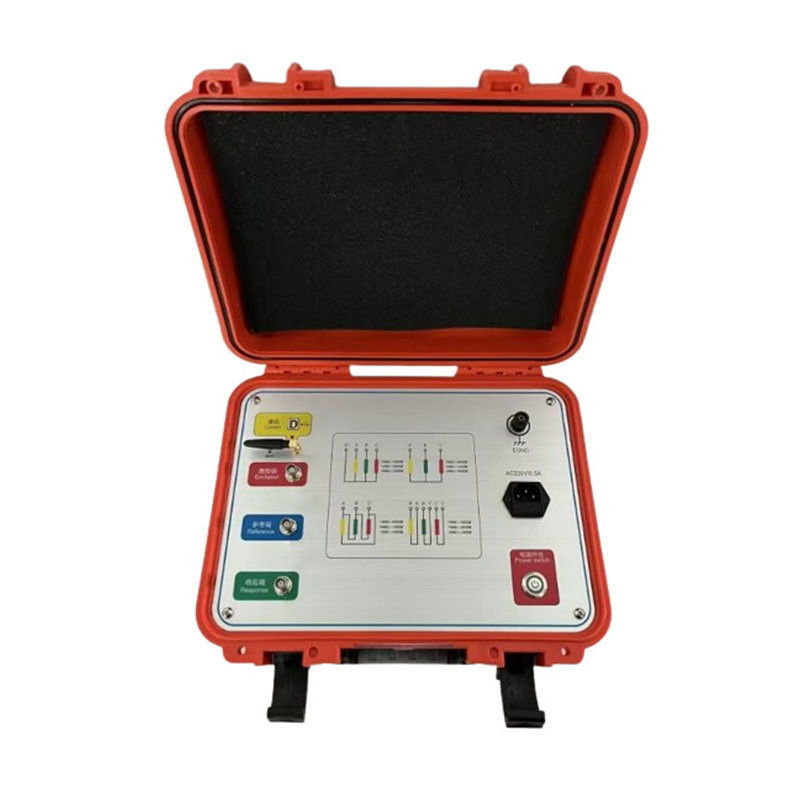

Panel instrumentu i interfejsy
Na panelu instrumentu znajduje się samoblokujący wyłącznik zasilania. Po naciśnięciu zasilanie jest włączone, a lampka kontrolna świeci. Po wyłączeniu należy nacisnąć i zwolnić, a lampka kontrolna zgaśnie.
Na tylnym panelu instrumentu znajduje się gniazdo zasilania z wbudowanym bezpiecznikiem.
Port komunikacyjny USB łączy laptopa i antenę WIFI.
Port sygnału pomiarowego: Zewnętrzny kolor gniazda K9 jest zgodny z zewnętrznym kolorem kabla pomiarowego. Proszę podłączyć zgodnie z kolorem.
Główne cechy
Tester deformacji uzwojeń transformatora składa się z części pomiarowej i części oprogramowania analitycznego. Część pomiarowa jest sterowana przez szybki mikrokontroler i składa się z generowania sygnału i pomiaru sygnału. Część pomiarowa jest podłączona do tabletu przez bezprzewodowy interfejs WIFI, który nie wymaga okablowania i jest łatwy w użyciu. Bezprzewodowe interfejsy Bluetooth i USB mogą być również używane do połączenia z tabletem lub laptopem.
Podczas procesu testowania należy usunąć tylko szynę łączącą transformatora, a wszystkie testy można wykonać bez zdejmowania pokrywy lub demontażu transformatora.
Instrument posiada różnorodne funkcje pomiarowe systemu liniowego przemiatania częstotliwości. Częstotliwość skanowania pomiaru liniowego wynosi do 10MHz. Przedział przemiatania częstotliwości można podzielić na 0.25kHz, 0.5kHz i 1kHz, co zapewnia dalszą analizę deformacji transformatora.
Instrument jest wysoce inteligentny, łatwy w użyciu i posiada wiele funkcji, takich jak automatyczna regulacja zakresu i automatyczna regulacja częstotliwości próbkowania.
Oprogramowanie wykorzystuje platformę Windows i jest kompatybilne z systemami Win98/2000/WinXP/Win7/Win8/Win10. Zapewnia użytkownikom wygodniejszy i łatwiejszy w użyciu interfejs wyświetlania.
Zapewnia analizę porównawczą krzywych historycznych, może ładować wiele krzywych historycznych do jednoczesnej obserwacji i może wybrać dowolną krzywą do analizy poziomej i pionowej. Wyposażony w system eksperckiej inteligentnej analizy i diagnozy, może automatycznie diagnozować stan uzwojenia transformatora, ładować 6 krzywych jednocześnie, automatycznie obliczać odpowiednie parametry każdej krzywej, automatycznie diagnozować deformację uzwojenia i dostarczać wnioski referencyjne do diagnozy.
Funkcja zarządzania oprogramowaniem jest potężna, w pełni uwzględnia potrzeby użytkowania w terenie i automatycznie zapisuje parametry warunków środowiskowych, aby zapewnić podstawę do diagnozowania deformacji uzwojeń transformatora. Dane pomiarowe są automatycznie zapisywane i posiadają funkcję drukowania w kolorze, co ułatwia użytkownikom tworzenie raportów z testów.
Oprogramowanie ma wyraźne cechy humanizacji. Większość mierzonych warunków to opcje. Szczegółowe parametry transformatora mogą być zapisane do celów diagnostycznych i nie ma potrzeby ich wprowadzania w terenie. Informacje można dodawać i modyfikować później, co czyni je wygodniejszym w użyciu.
Oprogramowanie jest wysoce inteligentne. Po podłączeniu sygnałów wejściowych i wyjściowych oraz ustawieniu parametrów warunków, cała praca pomiarowa może zostać zakończona, a krzywe przebiegu historycznego można otworzyć w dowolnym momencie podczas pomiaru w celu porównania i obserwacji oraz zatrzymania pomiaru.
Czas pomiaru każdej fazy wynosi mniej niż 60 sekund, a całkowity czas wymagany do pomiaru deformacji uzwojeń transformatora mocy z uzwojeniami wysokiego, średniego lub niskiego napięcia (bez ograniczeń co do mocy i poziomu napięcia) nie przekracza 10 minut.
Podczas pomiaru transformatora personel okablowania może dowolnie umieszczać przewody wejściowe i wyjściowe sygnału bez wpływu na wyniki pomiaru. Personel okablowania może pozostać na zbiorniku transformatora bez schodzenia, co zmniejsza intensywność pracy.
FAQ
P1: Dla kogo przeznaczony jest ten tester deformacji uzwojeń transformatora?
Jest przeznaczony dla przedsiębiorstw energetycznych, producentów transformatorów, stacji wysokiego napięcia i dostawców usług testowania sprzętu energetycznego, którzy badają stan wewnętrznych uzwojeń transformatorów mocy 63kV~500kV.
P2: Jaką metodę detekcji i standard stosuje?
Stosuje metodę analizy odpowiedzi częstotliwościowej (FRA) dla wewnętrznych uszkodzeń i w pełni spełnia normę DL/T911-2016 dotyczącą analizy odpowiedzi częstotliwościowej deformacji uzwojeń transformatorów mocy.
P3: Jakie uszkodzenia może zdiagnozować?
Dokładnie diagnozuje skręcenie uzwojenia, wybrzuszenie, przesunięcie, przechylenie, deformację zwarcia międzyzwojowego i zwarcie kontaktowe międzyfazowe poprzez porównanie krzywych odpowiedzi częstotliwościowej trzech faz.
P4: Jaki zakres częstotliwości i dokładność zapewnia?
Zapewnia liniowe przemiatanie od 10Hz do 10MHz z 40000 punktami przemiatania, zakres pomiaru amplitudy od -120dB do +20dB i dokładność pomiaru amplitudy 0.1dB.
P5: Co odróżnia ten tester od konwencjonalnego testera uzwojeń?
Obsługuje interfejsy bezprzewodowe WiFi, Bluetooth i USB, ładuje do 6 krzywych jednocześnie z systemem eksperckiej inteligentnej diagnozy i mierzy każdą fazę w czasie krótszym niż 60 sekund bez zdejmowania pokrywy transformatora.
