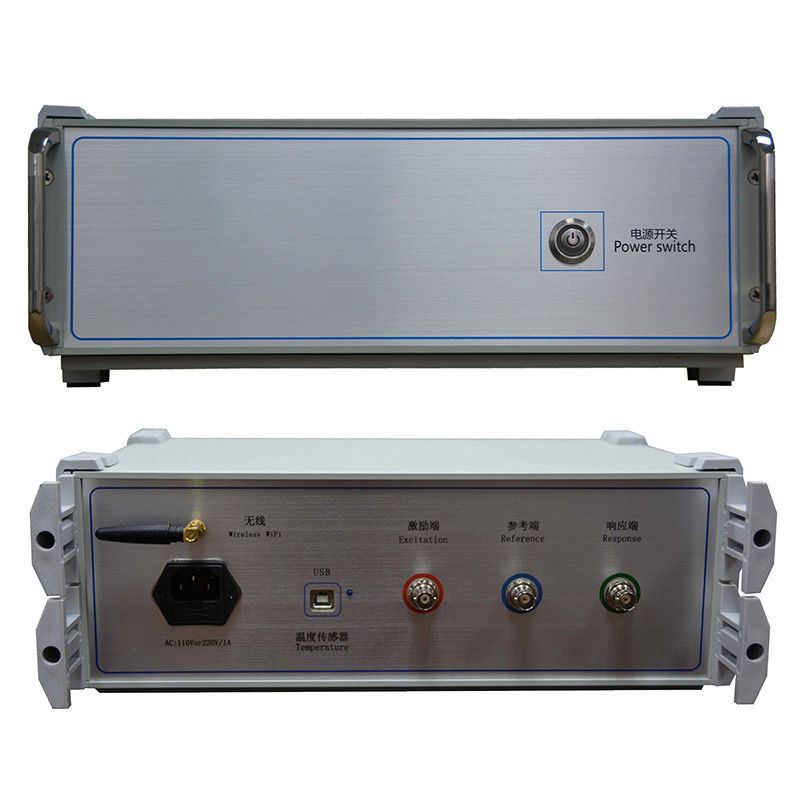

Xzh Test Frequency Response Analysis Method for Transformer Winding Deformation Tester (Metoda analizy reakcji na częstotliwość testu Xzh)
Transformator owijania deformacji tester oparte może dokonać dokładnej diagnozy wewnętrznej usterki transformatora na podstawie pomiaru parametrów charakterystycznych owijania transformatora wewnątrz,wykorzystując metodę analizy odpowiedzi częstotliwości (FRA) opracowaną i ulepszoną przez kraje rozwinięte
Parametry produktu
| Zakres pomiaru amplitudy |
(-120 dB) do (+20 dB) |
| Dokładność pomiaru amplitudy |
00,1 dB |
| Impedancja wejścia sygnału: |
1MΩ |
| Impedancja wyjściowa sygnału |
50Ω |
| Amplituda wyjściowa sygnału |
± 20V |
| Odsetek powtórzeń testu |
990,9% |
| Wymiary przyrządów pomiarowych |
(LxWxH) 300X340X120 (mm) |
| Rozmiar aluminiowego pudełka przyrządu |
(LxWxH) 310X400X330 (mm) |
| Całkowita masa |
13 kg |
| Temperatura pracy |
-10 °C do +40 °C |
| Temperatura przechowywania |
-20 do +70°C |
| Względna wilgotność |
< 90%, nie skondensowane |
Główne cechy charakterystyczne
Nabycie i sterowanie przy użyciu szybkiego, wysoko zintegrowanego mikroprocesora.
Komunikacyjny interfejs USB używany między laptopem a instrumentem.
Komunikacja między laptopem a instrumentem może być wykonywana za pomocą bezprzewodowego interfejsu Bluetooth lub bezprzewodowego interfejsu WIFI (opcjonalnie)
Bezprzewodowy interfejs WIFI może być wygodnie używany na tabletach i smartfonach.
Sprzęt wykorzystuje dedykowaną cyfrową technologię szybkiego skanowania DDS (USA), która może precyzyjnie zdiagnozować usterki, takie jak zniekształcenie, wybrzuszenie, przesunięcie, nachylenie,Deformacja zwarcia międzywrotowego i zwarcie międzyfazowe.
Wysokiej prędkości dwukanałowe 16-bitowe pobieranie próbek A/D (w badaniach terenowych, przesuwać wymiennicę, a krzywa fali wykazuje wyraźną zmianę).
Amplituda wyjściowa sygnału jest regulowana za pomocą oprogramowania, maksymalna wartość szczytowa amplitudy wynosi ±10 V.
W sprawie komputer automatycznie analizuje wyniki badań i generuje dokumenty elektroniczne (Word).
Instrument posiada podwójne funkcje pomiarowe: pomiar poprzez skanowanie częstotliwości liniowej i pomiar poprzez skanowanie częstotliwości segmentów, zgodny z trybem pomiaru dwóch grup technicznych w Chinach.
Charakterystyka amplitudy i częstotliwości jest zgodna z krajowymi specyfikacjami technicznymi dotyczącymi urządzenia do badania charakterystyki amplitudy i częstotliwości.współrzędna X (częstotliwość) ma indeksowanie liniowe i indeksowanie logarytmiczne, więc można wydrukować krzywą z indeksowaniem liniowym i indeksowaniem logarytmicznym.
Automatyczny system analizy danych z badań,
