Lokalizator usterek kablowych
>
Lokalizator uszkodzeń kabli podziemnych metodą wstępnego pozycjonowania TDR, test wieloimpulsowy, odległość do uszkodzenia kabla

Lokalizator uszkodzeń kabli podziemnych metodą wstępnego pozycjonowania TDR, test wieloimpulsowy, odległość do uszkodzenia kabla

Szczegóły produktu:
Miejsce pochodzenia: Xi'an, Shaanxi, Chiny
Nazwa handlowa: XZH TEST
Orzecznictwo: CE
Numer modelu: XHGG502
Szczegółowe informacje
Miejsce pochodzenia:
Xi'an, Shaanxi, Chiny
Nazwa handlowa:
XZH TEST
Orzecznictwo:
CE
Numer modelu:
XHGG502
Częstotliwość próbkowania:
400 MHz
Minimalna rozdzielczość:
0,5 m (100 m/nas)
Szerokość impulsu niskiego napięcia:
0,2uS/2uS/4uS
Sprawdź martwy punkt:
≤20m
Zakres zasięgu:
≥68km
Błąd pomiaru:
≤±(0,5%×L+1m),L to długość kabla
Warunki pracy:
temperatura -25℃~+65℃, wilgotność względna 85%
Ciśnienie atmosferyczne:
750±30mmHg
Podkreślić:

High Light

Podkreślić:

Wykrywacz usterek kabli 35 kV

,

Wykrywacz usterek kabli podziemnych

Trading Information
Minimalne zamówienie:
1 jednostka
Szczegóły pakowania:
Drzewna obudowa
Czas dostawy:
5-8 dni roboczych
Zasady płatności:
T/T
Możliwość Supply:
500 jednostek / miesiąc
Opis produktu

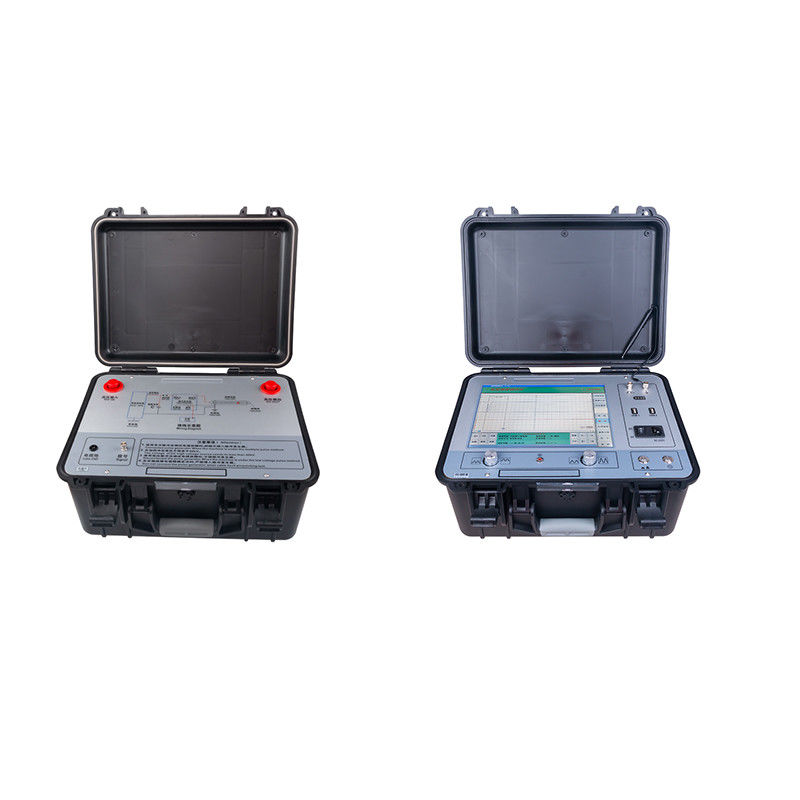

XHGG502 Cable Fault Pre Locator to specjalny instrument do pomiaru i analizy stanu kabli energetycznych i odległości do uszkodzeń. Łączy w sobie nowoczesną technologię elektroniczną i technologię komputerową w celu realizacji filtrowania sygnału, akwizycji, przetwarzania danych, wyświetlania graficznego i analizy graficznej w celu przeprowadzenia pomiaru prędkości kabla, testu długości kabla, testu odległości do uszkodzenia kabla.

Ten lokalizator uszkodzeń kabli wykorzystuje 12,1-calowy komputer przemysłowy, system operacyjny Windows, tryb obsługi dotykowej, ultra-wysoką jasność, duży ekran LCD do przyjaznego użytkowania, automatyczne ciągłe próbkowanie i precyzyjne pozyskiwanie przebiegów w czasie rzeczywistym.

Lokalizator uszkodzeń kabli XHGG502 ARC przyjmuje najnowszą technologię wbudowanego komputera przemysłowego i najbardziej zaawansowaną technologię testowania "metodą ośmiu impulsów" (metoda wielu impulsów), dzięki czemu każde uszkodzenie o wysokiej rezystancji prezentuje najprostszy przebieg zwarcia, podobny do impulsu niskiego napięcia. Cechy są łatwe do odczytania. Posiada również tryby pracy metody wyładowania wysokiego napięcia i metody impulsu niskiego napięcia, co jest wygodne do wykrywania różnych uszkodzeń kabli. Wskaźnik powodzenia wykrywania uszkodzeń, dokładność testów i wygoda testów są lepsze niż w przypadku jakiegokolwiek krajowego sprzętu testowego.


Lokalizator uszkodzeń kabli podziemnych metodą wstępnego pozycjonowania TDR, test wieloimpulsowy, odległość do uszkodzenia kabla 0

Główne cechy
• Odbity sygnał wysyłany przez sprzęgacz impulsów jest wyświetlany automatycznie, a pełnej długości przebieg obwodu otwartego kabla jest wyświetlany w tym samym czasie.
• Automatyczne obliczanie i wyświetlanie odległości do uszkodzenia;
• Posiada funkcję przechowywania ogromnych przebiegów testowych: przebiegi uzyskane z testu w terenie można wygodnie przechowywać w instrumencie zgodnie z określoną kolejnością i można je w dowolnym momencie przywołać i obserwować;
• Ze standardowym interfejsem USB drukarki;
• Prosta obsługa i wysoka niezawodność. Ma bardzo wysoką wydajność kosztową;
• Wbudowane zasilanie z baterii litowo-polimerowej, które może testować obwód otwarty kabla i uszkodzenie zwarciowe o niskiej rezystancji w środowisku bez zasilania.

Tryby pracy testowej lokalizatora uszkodzeń kabli XHGG502 ARC obejmują metodę impulsu niskiego napięcia, metodę wyładowania wysokiego napięcia i metodę wielu impulsów. Tutaj skupiamy się na metodzie wielu impulsów, która różni się od innych urządzeń.

Celem zastosowania metody wielu impulsów do testowania uszkodzenia kabla jest skuteczne unikanie przez wysłany impuls testowy niskiego napięcia zakłóceń oscylacji cosinusowych, które występują w momencie uderzenia wysokiego napięcia uszkodzonego kabla, i uzyskanie standardowego i wyraźnego, podobnego do zwarcia podczas stosunkowo stabilnego łuku zwarciowego w punkcie uszkodzenia. Echo uszkodzenia i istnieje duży wybór idealnych przebiegów testowych.

Różne wysokie napięcia impulsowe, różne długości kabli, różne odległości do uszkodzeń kabli oraz okres i czas trwania dużych oscylacji cosinusowych są bardzo różne. Przebieg zebrany prostą metodą impulsu wtórnego jest często zakłócany przez duże oscylacje cosinusowe z powodu niewystarczającego czasu opóźnienia transmisji, a przebieg jest chaotyczny i trudny do analizy. Można to zapewnić tylko poprzez dostosowanie opóźnionego czasu uruchomienia impulsu testowego lub użycie urządzenia przedłużającego łuk średniego napięcia, co zwiększa trudność obsługi oraz wagę i koszt sprzętu. Metoda wielu impulsów po prostu pokonuje te trudności i znacznie upraszcza procedury testowania. Osiem zestawów przebiegów testowych uzyskuje się z procesu wyładowania wysokiego napięcia jednego uderzenia i zawsze istnieje kilka zestawów przebiegów, które są wygodne do interpretacji odległości do uszkodzenia. To także zaleta metody wielu impulsów w porównaniu z metodą impulsu wtórnego.

System operacyjny

Urządzenie posiada trzy metody testowania, a mianowicie metodę wielu impulsów, metodę impulsu niskiego napięcia i metodę wyładowania wysokiego napięcia.

Metoda impulsu niskiego napięcia jest odpowiednia do testowania uszkodzeń o niskiej rezystancji, całej długości kabla lub odległości do uszkodzenia obwodu otwartego oraz odległości do uszkodzenia kabla zwarciowego.
Metoda wyładowania wysokiego napięcia i metoda wielu impulsów są odpowiednie do testowania odległości do uszkodzenia kabla o wysokiej rezystancji.


Lokalizator uszkodzeń kabli podziemnych metodą wstępnego pozycjonowania TDR, test wieloimpulsowy, odległość do uszkodzenia kabla 1

(ARC Multiple Pulse)


Lokalizator uszkodzeń kabli podziemnych metodą wstępnego pozycjonowania TDR, test wieloimpulsowy, odległość do uszkodzenia kabla 2

(Impuls niskiego napięcia)


Lokalizator uszkodzeń kabli podziemnych metodą wstępnego pozycjonowania TDR, test wieloimpulsowy, odległość do uszkodzenia kabla 3

(Wyładowanie wysokiego napięcia)


Parametry techniczne


Częstotliwość próbkowania 400 MHz
Minimalna rozdzielczość 0,5 m (100 m/us)
Szerokość impulsu niskiego napięcia 0,2uS/2uS/4uS
Strefa martwa testu ≤20m
Zakres pomiaru ≥68km
Błąd pomiaru ≤±(0,5%×L+1m), L to długość kabla
Istnieją trzy długości kabli testowych <1km (short distance); <3km (medium>3 km (duża odległość), (amplituda testu impulsu niskiego napięcia: 400Vpp)
Napięcie wytrzymywane sprzęgacza impulsów DC 35kV
Impuls pomiarowy Impuls niskiego napięcia 300V±10%
Impedancja wyjściowa 350 omów
Wzmocnienie sygnału wejściowego ±64dB
Pobór mocy 120VA
Współczynnik prędkości propagacji 10-300m/μs
Warunki pracy temperatura -25℃~+65℃, wilgotność względna 85%, ciśnienie atmosferyczne 750±30mmHg
Objętość i waga

Tester uszkodzeń kabli 430×380×220mm-10kg;

Sprzęgacz impulsów 430×380×220mm-10kg


Lokalizator uszkodzeń kabli podziemnych metodą wstępnego pozycjonowania TDR, test wieloimpulsowy, odległość do uszkodzenia kabla 4

Urządzenie może jednocześnie zbierać 8 zestawów przebiegów informacji o kablu i wybrać najlepszy i najłatwiejszy do analizy przebieg do analizy.

Wprowadzenie do panelu


Lokalizator uszkodzeń kabli podziemnych metodą wstępnego pozycjonowania TDR, test wieloimpulsowy, odległość do uszkodzenia kabla 5

1 Wyświetlacz: 12,1-calowy ekran dotykowy klasy przemysłowej;

2 Komunikacja: interfejs wyjściowy sygnału impulsu metodą impulsu niskiego napięcia, interfejs wejściowy sygnału odbioru próbkowacza metodą wyładowania wysokiego napięcia;

3 Uziemienie: zacisk uziemiający bezpieczeństwa;

4 Wskaźnik zasilania: Wskazuje wewnętrzną moc baterii, wyświetlaną w 4 kratkach;

5 USB-1: Zewnętrzna karta sieci bezprzewodowej i urządzenie komunikacyjne USB;

6 USB-2: Zewnętrzna karta sieci bezprzewodowej i urządzenie komunikacyjne USB;

7 Włącznik zasilania: Pozycja "I", użyj zasilania AC 220V do zasilania systemu;

Bieg "II" wykorzystuje wewnętrzną baterię do zasilania systemu; gdy "gniazdo zasilania" jest podłączone do zasilania AC 220V, jednocześnie ładuje również baterię;

"O" bieg, wyłącz zasilanie systemu;

8 Gniazdo zasilania: zasilanie robocze instrumentu, port połączeniowy AC 220V;

9 Bezpiecznik: miejsce, w którym zainstalowany jest bezpiecznik systemu zasilania AC 220V;

10 Samokontrola: przesyłaj sygnały pod wieloma impulsami;

11 Wł./Wył: Włączanie i wyłączanie zasilania komputera przemysłowego;

12 Amplituda: Wyreguluj pokrętło amplitudy podczas zbierania przebiegów, aby zmienić amplitudę zebranych przebiegów;

13 Lampka kontrolna: lampka kontrolna odzwierciedlająca metodę inspekcji;

14 Przesunięcie: Wyreguluj pokrętło przesunięcia podczas zbierania przebiegów, aby zmienić wysokość linii bazowej zebranych przebiegów;
