XHHV515-8LWysokigenerator impulsowy napięciajest przenośnym zintegrowanym urządzeniem z rodem, które jest głównie stosowane do rozładowywania uderzeniowego podczas badań usterek kabli niskiego napięcia.wysokiej precyzji dedykowane wysokonapięciowe komponenty elektroniczne i wysokiej częstotliwości wysokonapięciowej technologii, który jest łatwy w obsłudze, lekki i łatwy w noszeniu.
Zintegrowany z kondensatorem magazynowania energii, źródłem wysokiego napięcia prądu stałego i rozładowaniem koła.nad napięciem i przegrzaniem, może naprawdę osiągnąć efekt nieuszkodzenia w wyniku uderzenia, a także może normalnie pracować z wysokim napięciem do ziemi.
XHHV515-8Lwysokinapięciepulsgeneratorjest wyposażony w relę czasową, a czas rozładowania można dowolnie ustawić w ciągu 0-100 sekund. W czasie pracy wysokonapięciowy impuls wyjściowy jest jednolity i sterowany,pomiar napięcia bocznego wysokiego napięciaUnikalny wzór pomiaru wysokiego napięcia, w stanie zatrzymania, voltometr może wskazywać napięcie kondensatora w czasie rzeczywistym.Użytkownik może obserwować napięcie pozostałe podczas rozładowywania, dopóki wartość napięcia nie wróci do zera, i wreszcie dokonać bardziej dokładnego rozładowania.

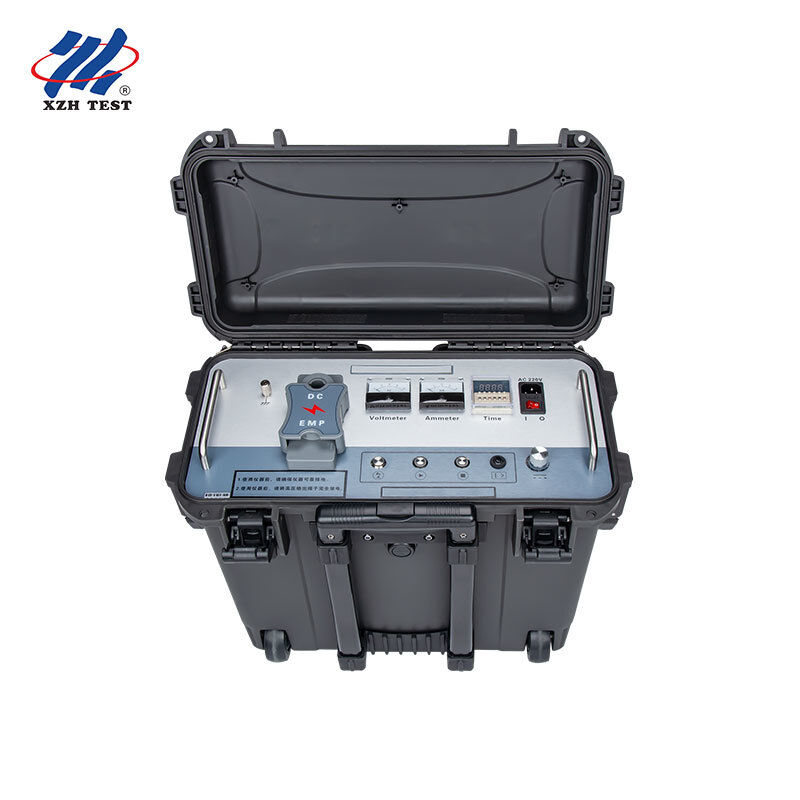

Wprowadzenie do panelu
Opis funkcji paneli
1- Grunt bezpieczeństwa:Podłoże obudowy przyrządów musi być niezawodnie podłączone do podłoża, aby zapobiec elektryfikacji obudowy przyrządów lub personelu.
2. Ziemia wysokonapięciowa:Znane również jako ogon wysokonapięciowy, musi być niezawodnie uziemiony, aby zapobiec wyciekom i wyładowaniu wysokonapięciowego.uszkodzenie wewnętrznych elementów przyrządu pod wysokim napięciem, oraz wypadków w zakresie bezpieczeństwa spowodowanych wyciekiem lub wyładowaniem w przyrodzie.
3. Miejsce pobierania próbek:Ujemny terminal kondensatora do magazynowania energii impulsowej ma wysokie napięcie i musi być niezawodnie uziemiony.Jest stosowany do pobierania próbek, gdy forma fali jest próbkowana w stanie flashover wysokiego napięcia testerów usterek kablowych. (Bez wysokonapięciowego generatora nadpięciowego wysokonapięciowe pobieranie próbek, niezawodne uziemienie jest nadal wymagane).
4Przycisk rozładowania:Naciśnij ten przycisk, aby nawiązać kontakt z otworem kuli i wypuścić ręcznie (trwałość każdego naciśnięcia klawisza nie może przekraczać 1 s).
5Przycisk startowy wysokiego napięcia:Gdy światło przycisku startowego jest włączone, oznacza to, że napięcie wyjściowe jest w pozycji zerowej.Jeśli światło przycisku startu nie jest włączone po włączeniu przełącznika zasilania, obróć przycisk regulacji napięcia w kierunku przeciwnym do ruchu wskazówek zegara, aż światło będzie włączone.
6Przycisk zatrzymania wysokiego napięcia:Po zakończeniu badania lub wystąpieniu nieprawidłowości naciśnij ten przycisk, aby wyłączyć wysokonapięciowe wyjście, światło wysokonapięciowe wygasa i wewnętrzna kula rozładowania przestaje działać.Kiedy włączony jest klucz zatrzymaniaTo znaczy, że jest.
Wysokie napięcie wyjściowe, a gdy jest wyłączone, oznacza to, że nie ma wysokiego napięcia wyjściowego.
7Przełącznik ochrony przed prądem:Po naciśnięciu oznacza to uruchomienie funkcji ochrony przed prądem; po wyświetleniu oznacza to, że przyrząd uruchomił funkcję ochrony przed prądem.
8. Regulacja napięcia:Po włączeniu urządzenia, należy najpierw obrócić guzik w kierunku przeciwnym do ruchu wskazówek zegara do końca, naciśnij przycisk start, a następnie ustawić w kierunku wskazówek zegara, aby zwiększyć wysokie napięcie wyjściowe z małego do dużego,i ustawić w kierunku przeciwnym do ruchu wskazówek zegara
zmniejszenie wysokiego napięcia wyjściowego z dużego do małego.
9Przełącznik zasilania:"I gear" włącza przełącznik zasilania AC 220V, a "0 gear" wyłącza zasilanie systemu.
10. Uchwyt bezpiecznika:miejsce, w którym zainstalowany jest bezpiecznik systemu zasilania prądem przemiennym 220 V.
11. Zakładka zasilania:zasilanie robocze przyrządu, port podłączenia AC 220V.
12Ustawienie czasu:Ustaw czas wyładowania.
13Amperometr:wskazanie prądu po stronie wysokiego napięcia.
14Voltometr:wysokiego napięcia napięcie wyjściowe wskazujące kV-miernik.
15Wyjście wysokiego napięcia (EMP):Przy uderzaniu rozładowania podłącz linię wysokonapięciową.
16Wysokie napięcie wyjściowe (DC):Gdy prąd stały wytrzyma napięcie, podłącz linię wysokiego napięcia.
Parametry techniczne
| Wysokie napięcie uderzeniowe |
0 ̊15 kV |
| Wysoko napięcie ciśnienie częściowe |
2Poziom.5 |
| Wbudowany kondensator |
8 μF |
| Moc rozładowania |
0-900J |
| Polaryzacja napięcia wyjściowego |
ujemna biegunowość |
| Siła uderzenia |
400 W |
| Tryb pracy |
Wyborny lub regulowany natężenie impulsu i pojedynczy strzał |
| Minimalny prąd wyjściowy w trybie prądu stałego |
16mA przy 15kV |
| Długość kabli badawczych |
Wysokonapięciowa linia wyjściowa pulsowego generatora wysokonapięciowego typu pull-rod ma długość 2 metrów, linia naziemna ma długość 3 metrów, a linia energetyczna ma długość 1,8 metra. |
| Ochrona przed nadciśnieniem |
65°C |
| Ochrona przed prądem |
8 mA (ponad 3 sekundy) |
| Objętość ((mm) |
540L × 300W × 450H |
| Waga |
nie więcej niż 25 kg |
| Zasilanie |
AC220V±15%, 50Hz±2Hz(60Hz) |
| Temperatura otoczenia |
-20°C+60°C |
Lista opakowań
W przypadku badań na miejscu
