XHZS506S

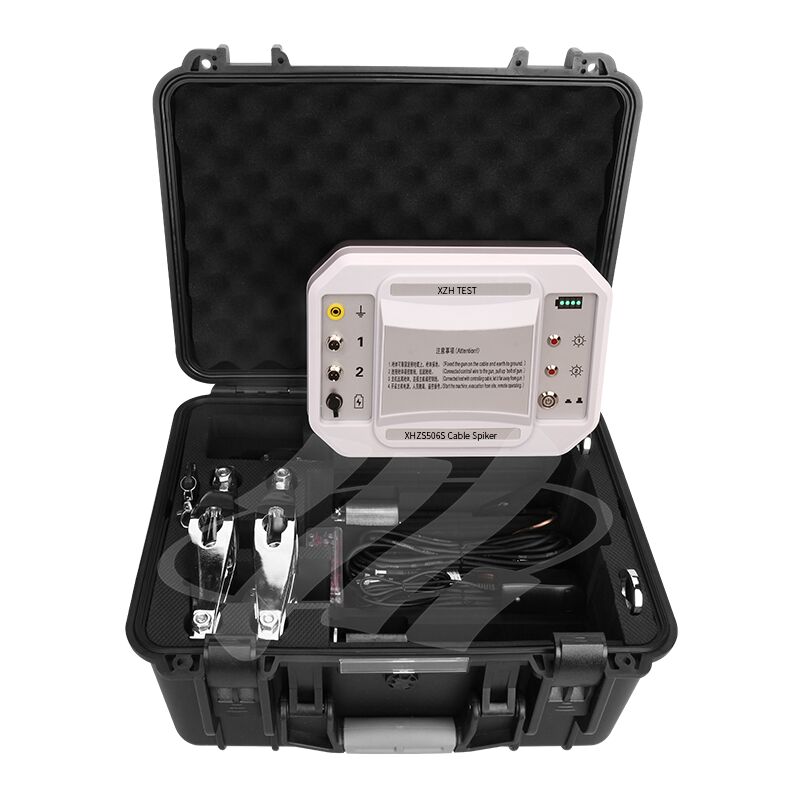

The przebijak do kabli XHZS506S to specjalistyczne urządzenie, używane głównie do dalszej destrukcyjnej identyfikacji kabli po ich identyfikacji i przed piłowaniem.
W procesie budowy kabli energetycznych, podczas migracji i napraw układanych kabli, często konieczne jest odcięcie odpowiednich kabli. Aby zapewnić bezpieczeństwo osobiste operatora. Przede wszystkim konieczne jest ustalenie, czy odpowiednie kable na miejscu są pod napięciem, czy nie. Dopiero po potwierdzeniu można odciąć odpowiednie kable.
Metoda absolutnego potwierdzenia, czy kabel jest pod napięciem, to obecnie tylko metoda zwarcia kabla względem ziemi lub względem fazy poprzez mechaniczne przebicie.
Urządzenie do przebijania kabli przyjmuje zdalne sterowanie/automatyczne urządzenie przebijające, które może uszkodzić i przebić odpowiednie kable na miejscu. Jeśli kabel jest pod napięciem, kabel eksploduje po przebiciu, w przeciwnym razie kabel nie będzie pod napięciem.
Składa się z dwóch części: strzelca i kontrolera:
Zasada działania
Strzelec to specjalne urządzenie typu tłokowego o niskiej prędkości, specjalnie zaprojektowane do przebijania kabli. Jego konstrukcja jest rozsądna i lekka, a instalacja i mocowanie jest niezwykle wygodne. Można go zainstalować pod dowolnym kątem. Kontroler przyjmuje zaawansowany elektroniczny obwód detekcyjny. Urządzenie może zdalnie wystrzelić gwóźdź do kabla, powodując zwarcie kabla. Jeśli kabel jest pod napięciem, musi wystrzelić i rozładować. Jeśli nie ma prądu, jest to kabel, który został wyłączony.
Parametry techniczne
1. Strzelec: 2 strzelców;
2. Zasięg zdalnego sterowania: ponad 10 metrów, można zdalnie sterować przez ścianę;
3. Długość przewodu sterującego: 5 metrów;
4. Kaliber zacisku: φ30-150mm;
5. Zasilanie robocze: ładowanie AC 220V/50Hz, wbudowana bateria może pracować nieprzerwanie przez ponad 10 godzin;
6. Kontroler: 270×230×120mm 2,5kg;
7. Kompletny zestaw: 470×380×210mm 15,5kg (podwójni strzelcy).
Specyfikacja gwoździ
| Średnica kabla (mm) |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
| Specyfikacja gwoździ |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Specyfikacja mocy pocisku
Standardowo wyposażony: S1 czerwony (poziom mocy 5) 50 szt., gwoździe PS52C8 50 szt.
| Spec. |
czarny |
niebieski |
żółty |
czerwony |
polecam |
35kV i poniżej |
Powyżej 35kV |
| Moc |
Minimum |
mały |
średni |
Duży |
z S1 żółtym |
z S1 czerwonym (6,8*11mm) |
Opis działania
W przypadku przebijaka do kabli, pojedynczy strzelec może wytworzyć tylko jeden punkt zwarcia na kablu na raz, a podwójny strzelec może wytworzyć dwa punkty zwarcia na kablu na raz. Ponieważ kabel trójfazowy ma zwykle kształt „品”, jeśli zostanie przebity pojedynczy strzelec, przebije się on tylko w szczelinie „品” (to znaczy w szczelinie między dwiema fazami) bez przebijania całego kabla. Istnienie nie może stworzyć prawdziwego zwarcia, to znaczy nie może osiągnąć celu przebijania. Zaleca się użycie konfiguracji podwójnego strzelca. Gdy kąt zawarty podwójnych strzelców nie wynosi 120°, co najmniej jeden strzelec może osiągnąć cel przebijania i utworzyć punkt zwarcia.
Cechy produktu
1. Gdy kąt między dwoma strzelcami nie wynosi 120°, co najmniej jeden strzelec może osiągnąć cel przebijania i utworzyć punkt zwarcia;
2. Przyjmuje zdalne sterowanie przewodowe + bezprzewodowe i może być zdalnie sterowane przez ścianę;
3. Może być używany zarówno do AC, jak i DC, z wbudowanym akumulatorem litowym i urządzeniem do magazynowania energii o dużej pojemności i ma długi czas ładowania;
4. Jest mały i lekki, bardzo odpowiedni do użytku na zewnątrz.
Wprowadzenie do interfejsu operacyjnego
1. Uziemienie: punkt uziemienia instrumentu, ochrona bezpieczeństwa;
2. Wyjście 1: służy do podłączenia do korpusu strzelca;
3. Wyjście 2: służy do podłączenia do korpusu strzelca;
4. Ładowanie: Port ładowania DC12V, podłącz do ładowarki 12V, aby rozpocząć ładowanie;
5. Przełącznik: włącz/wyłącz zasilanie robocze;
6. Lampka kontrolna 1: gdy wyjście 1 działa, lampka kontrolna jest włączona;
7. Lampka kontrolna 2: gdy wyjście 2 działa, lampka kontrolna jest włączona;
8. Wskaźnik zasilania: gdy wbudowana bateria działa, wskazuje w czasie rzeczywistym moc baterii.
Okablowanie w terenie
Lista pakowania
1. Kontroler: kontroluj strzelca, aby przeprowadzić proces przebicia kabla;
2. Zdalne sterowanie: Dwa przyciski (A.B) pilota odpowiadają wyjściu 1 i wyjściu 2 kontrolera;
3. Pocisk: Załadowany do komory podczas przebijania;
4. Gwoździe strzeleckie: włóż je do rurki na gwoździe podczas przebijania;
5. Strzelec
6. Linia wyjściowa: linia połączeniowa między kontrolerem a strzelcem;
7. Przewód uziemiający: przewód połączeniowy między strzelcem a wiertłem uziemiającym;
8. Wiertło uziemiające: Zazwyczaj na miejscu nie ma formalnego punktu uziemienia, więc znajdź niezawodne uziemienie do włożenia;
9. Śrubokręt, gniazdo, szczotka do probówek: akcesoria do czyszczenia strzelca;
10. Przewód zasilający (ładowarka): Kabel do ładowania skrzynki kontrolnej.
