| Miejsce pochodzenia: | Xi'an, Shaanxi, Chiny |
| Nazwa handlowa: | XZH TEST |
| Orzecznictwo: | CE/ISO |
| Numer modelu: | XHGX507 |
Zaprojektowany dla wydziałów miejskich zarządzających mieszanymi podziemnymi korytarzami instalacji. XHGX507 wykrywa zarówno kable zasilające, jak i metalowe rury za pomocą jednego instrumentu — eliminując potrzebę stosowania oddzielnych lokalizatorów kabli i rur. Wieloczęstotliwościowe działanie (od 815 Hz do 83 kHz) z trzema trybami pracy dostosowuje się do każdego scenariusza terenowego. Od miejskich korytarzy instalacji po wiejskie trasy rurociągów, jedna osoba może to wszystko zmapować.
Najwyższa dokładność dla dostępnych kabli. Fizycznie łączy nadajnik z badanym przewodem, zapewniając maksymalne wstrzyknięcie sygnału i najdłuższy zasięg detekcji do 15 km.
Bezdotykowe wstrzyknięcie sygnału za pomocą akcesoriów zaciskowych. Idealny do kabli pod napięciem lub rur, gdzie bezpośrednie połączenie nie jest możliwe. Bezpieczny, szybki i niezakłócający.
W pełni bezdotykowy tryb skanowania. Przejdź przez obszar z odbiornikiem, aby wykryć zakopane instalacje bez żadnego fizycznego połączenia — idealne do wstępnych badań terenu i nieznanych korytarzy instalacji.
XHGX507
Lokalizator kabli i rur podziemnych XHGX507 jest głównie używany do lokalizacji uszkodzeń kabli, identyfikacji kabli, pomiaru trasy i głębokości kabli. Może wykonywać zadania, które w przeszłości mogły być realizowane tylko przez kilka zestawów instrumentów.
Zasada działania
Lokalizator kabli i rur podziemnych jest zaprojektowany w oparciu o metodę indukcji elektromagnetycznej i zastosowanie zasady komunikacji.
1. Sygnał elektromagnetyczny jest generowany przez nadajnik, a sygnał jest przesyłany do badanego podziemnego kabla za pomocą różnych metod połączeń transmisyjnych.
2. Po tym, jak podziemny kabel indukuje sygnał elektromagnetyczny, na kablu generowany jest prąd indukowany, a prąd indukowany propaguje się wzdłuż kabla na odległość.
3. W procesie propagacji prądu fale elektromagnetyczne są emitowane do ziemi przez podziemny kabel. Gdy odbiornik wykrywa na ziemi, sygnał fali elektromagnetycznej jest odbierany na ziemi nad kablem.
4. Położenie, kierunek i uszkodzenie podziemnego kabla można określić na podstawie zmiany siły odbieranego sygnału.
Funkcje
● Duży ekran LCD wyświetla siłę sygnału, a wykres słupkowy, strzałki i komunikaty głosowe ułatwiają operatorowi ocenę podziemnego położenia kabla i punktu uszkodzenia. Jedna osoba może to wszystko zrobić.
● W pełni cyfrowa konstrukcja, wyraźny duży ekran LCD z grafiką i niezawodne pozycjonowanie
● Przenośny i lekki, łatwy do przenoszenia
● Wbudowana bateria wielokrotnego ładowania
● Wbudowany omomierz do pomiaru rezystancji pętli kabla
● Może być używany do wykrywania uszkodzeń izolacji do 2 MΩ do ziemi
● Z funkcją podświetlenia do pracy w nocy
● Wbudowany omomierz do pomiaru rezystancji pętli kabla
● Wyświetla głębokość kabla i prąd
Główne komponenty

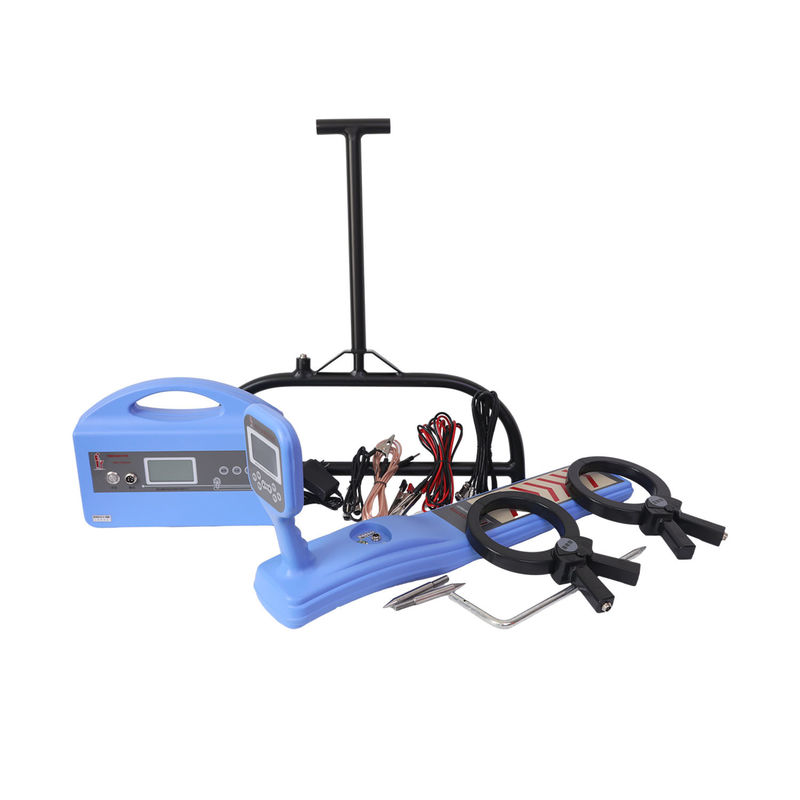

Ten lokalizator kabli i rur składa się głównie z nadajnika i odbiornika, z akcesoriami w postaci dwóch zacisków, jednej ramki A i niezbędnych przewodów połączeniowych.
|
Częstotliwość robocza |
niska częstotliwość (815 Hz), średnia częstotliwość (8 kHz), wysoka częstotliwość (33 kHz), częstotliwość radiowa (83 kHz) |
|
Tryb pracy |
metoda bezpośredniego połączenia, metoda sprzężenia (metoda zaciskowa), metoda indukcji |
|
Obciążenie dopasowujące |
5 omów — 3000 omów |
|
Wyświetlacz impedancji |
5 cyfr |
|
Przegrzanie i nadmierny prąd |
automatyczna ochrona |
|
Moc wyjściowa |
niski bieg, średni bieg, wysoki bieg |
| Częstotliwość robocza |
niska częstotliwość (815 Hz), średnia częstotliwość (8 kHz), wysoka częstotliwość (33 kHz), częstotliwość radiowa (83 kHz), częstotliwość pasywna 50 Hz |
| Tryb anteny |
metoda doliny (tryb zerowy), metoda grzbietu (tryb szczytowy), metoda napięcia krokowego i metoda prądu zaciskowego (ramka A) |
| Wskaźnik prądu |
wyświetla efektywną wartość prądu badanego kabla (jednostka: mA) |
| Temperatura pracy | -10℃+55℃ |
| Wskaźnik zasilania | wyświetlacz graficzny |
| Żywotność baterii |
praca ciągła > 8 godzin: praca przerywana > 16 godzin |
| Wskaźnik siły sygnału |
diagram schodkowy, zakres cyfrowy 0-999 |
| Regulacja wzmocnienia | regulacja ręczna, zakres dynamiczny 100 dB |
| Głębokość detekcji |
maksymalna głębokość detekcji wynosi około 10 metrów |
| Maksymalny zasięg detekcji |
Kabel z dobrą izolacją może mieć do 15 km w metodzie bezpośredniego połączenia |
| Pomiar głębokości |
naciśnij klawisz głębokości, aby wyświetlić trzy cyfry, maksymalna głębokość może być mierzona do 10 metrów |
| Dokładność |
Niska częstotliwość: ±(1-5)%≤2,5 m Częstotliwość radiowa: ±(5-12)%≤2,5 m |
Wyposaż swoją flotę utrzymania miejskiego w XHGX507. Skontaktuj się z nami w sprawie zakupu hurtowego, kart technicznych i organizacji demonstracji na miejscu.
P: Jakie rodzaje instalacji podziemnych może wykrywać XHGX507?
XHGX507 jest przeznaczony do wykrywania szerokiego zakresu instalacji podziemnych, w tym kabli zasilających (pod napięciem i bez napięcia), kabli telekomunikacyjnych, metalowych rur wodociągowych, gazociągów i innych metalowych przewodów. Wykorzystując metodę indukcji elektromagnetycznej z wybieranymi częstotliwościami, może rozróżniać różne typy instalacji na podstawie charakterystyki odpowiedzi sygnału.
P: Jak dokładny jest pomiar głębokości i jakie czynniki na niego wpływają?
Instrument zapewnia bezpośredni odczyt cyfrowego wyświetlacza głębokości z dokładnością zależną od trybu częstotliwości. Niska częstotliwość (LF) zazwyczaj osiąga dokładność ±(1-5)%, podczas gdy częstotliwość radiowa (RF) osiąga dokładność ±(5-12)%. Czynniki wpływające na dokładność obejmują wilgotność gleby, bliskość innych metalowych obiektów, jakość sygnału i technikę operatora. Zaleca się stosowanie metod weryfikacji 45 stopni i 80% w celu potwierdzenia.
P: Czy XHGX507 może działać w obszarach o wysokim zakłóceniu elektromagnetycznym?
Tak. Instrument obsługuje wiele częstotliwości roboczych i regulację wzmocnienia (zakres dynamiczny 0-100 dB), co pozwala operatorom wybrać optymalną częstotliwość i czułość dla hałaśliwych środowisk. Tryby anteny Peak i Trough zapewniają uzupełniające metody detekcji — Peak do szybkiego śledzenia na czystych obszarach, Trough do precyzyjnego pozycjonowania w strefach o wysokim zakłóceniu.
P: Czy przed rozpoczęciem prac wykopaliskowych wymagane jest szkolenie z obsługi instrumentu?
XHGX507 posiada intuicyjny interfejs z wyświetlaniem siły sygnału w czasie rzeczywistym, tonem dźwiękowym proporcjonalnym do siły sygnału i wyraźnymi wskaźnikami kierunkowymi. Większość operatorów staje się biegła w ciągu jednego dnia pracy w terenie. Dla organizacji wymagających formalnej certyfikacji, programy szkoleniowe na miejscu są dostępne na życzenie.
P: Jaka jest gwarancja i wsparcie posprzedażowe?
12-miesięczna standardowa gwarancja na wady produkcyjne z dożywotnim wsparciem technicznym. Certyfikat CE i ISO 9001:2015. Kompletny zestaw zawiera odbiornik, nadajnik, kable połączeniowe, pręt uziemiający, akumulatory, ładowarkę, instrukcję obsługi i wytrzymałą walizkę transportową. Rozszerzone plany gwarancyjne i uruchomienie na miejscu są dostępne na życzenie.
